STARMIX S.R.L. Via dell’Artigianato, 5 36035 Marano Vicentino (VI) - I
8
ПЛАНЕТАРНЫЙ МИКСЕР PL 20B(N-NH) PL20C(N-NH)-PL30(N-NH)-PL40(N-NH) PL60(N-NH) -
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ (ПЕРЕВОД ОРИГИНАЛЬНЫХ ИНСТРУКЦИЙ)
- Изд. 07/2013 Доп.01 от 01/2016
С
огласно существующему законодательству строжайше запрещено воспроизводить даже частично или распространять эту инструкцию тре
тьим лицам
2 ХАРАКТЕРИСТИКИ ОБОРУДОВАНИЯ
2.1 ОПИСАНИЕ И ЦЕЛЬ ЭКСПЛУАТАЦИИ
Оборудование "Планетарный Миксер" предназначено для смешивания различных пищевых продуктов (муки,
воды, молока, яиц, соли и др.) и получения жидких или очень мягких смесей, готовых или на промежуточной
стадии обработки, предназначенных для кондитерского производства и/или выпечки хлебобулочных изделий.
Предназначено исключительно для профессионального использования в местах, недоступных широким
массам посетителей, неспециалистам в данной области, несовершеннолетним и персоналу, у которого нет
специального разрешения, за исключением демонстраций работы оборудования во время выставок/ярмарок и,
после применения всех необходимых мер безопасности, способных обеспечить безопасность всех присутствующих.
Запрещено использовать оборудование для работы с продуктами, отличающихся от указанных выше.
Запрещено использовать оборудование до момента корректного подключения к сети питания всех его рабочих
механизмов согласно этому руководству.
Запрещено использование оборудования в помещениях со следующими характеристиками:
● подверженным риску возгорания и/или взрыву или аварийным ситуациям и вблизи открытого пламени
● в сильно запылённых
● с наличием коррозионных веществ и/или газов
● с неблагоприятными атмосферными условиями
Запрещено использовать оборудование в условиях сильных вибраций (независимых от работы оборудования) или
риска нанесения ударов
Запрещено использовать оборудование в помещениях, находящихся вблизи/в моря/е (на борту кораблей/суден,
нефтяных платформах и др.), за исключением модели, выполненной из нержавеющей стали "..
В связи с безопасностью, охраной здоровья и условиями гарантии, запрещено использовать оборудование для
продуктов и/или материалов и/или способов применения, отличающихся от описанных в этом руководстве
или же, использовать оборудование не по назначению. Любое несанкционированное использование,
отличающееся от описанного в этом руководстве, считается не корректным, не соответствующим и не
предвиденным производителем, и, соответственно, угрожающим безопасности здоровья и целостности
незащищённых людей, а также животным и/или вещам.

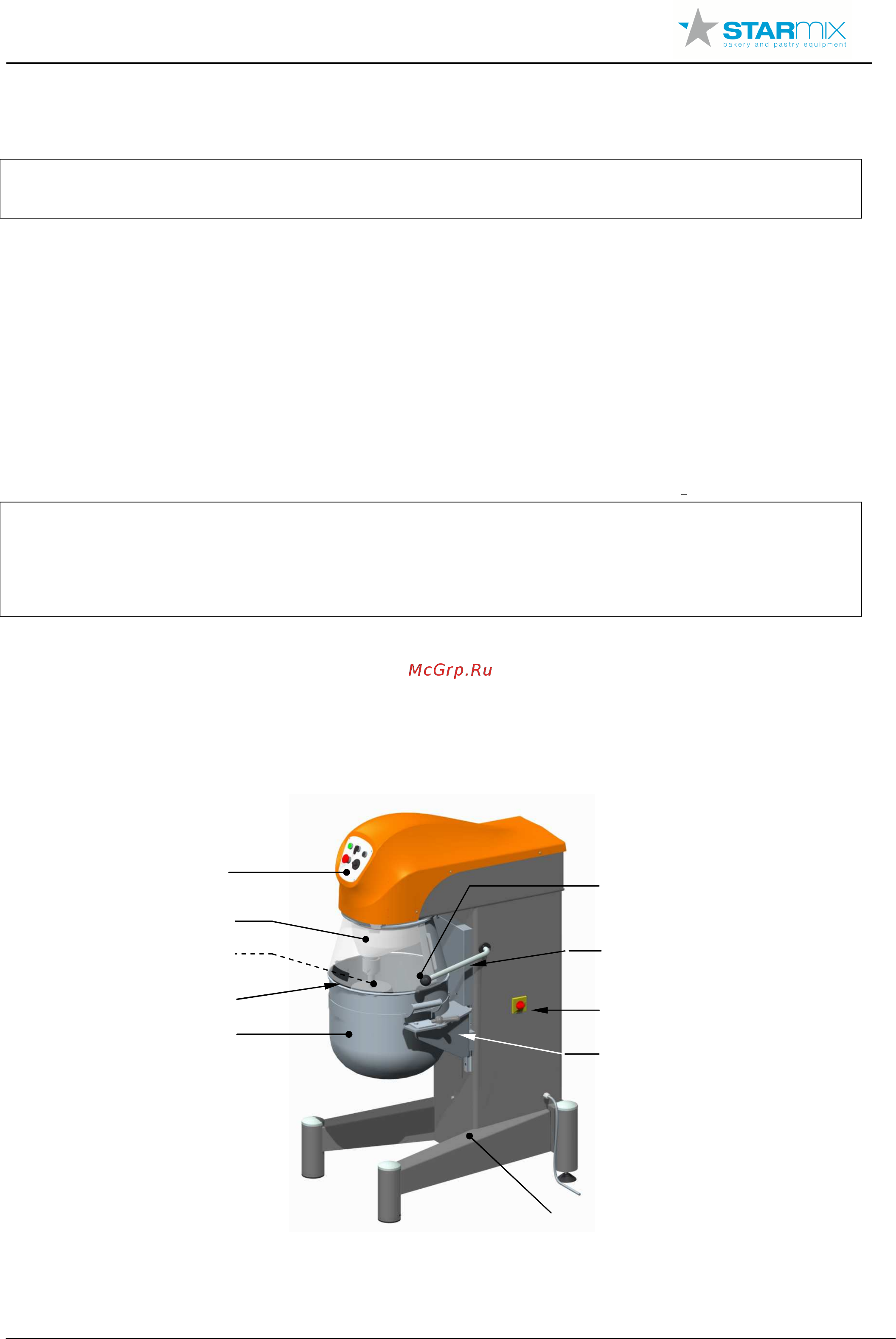

Основные составляющие оборудования (см Рисунок
1
):
1 - корпус, 2 - дежа,
3 - купол, содержащий систему передачи планетарного движения,
4 - зажимы, фиксирующие дежу; блок (каретка), частью которого они являются, может быть перемещён (вручную,
как на Рисунок 1, или с помощью двигателя, в зависимости от модели) вверх, для установки дежи в рабочую
позицию и вниз - для извлечения насадки и/или дежи,
5 - насадка,
6 - панель управления,
7 - съемная защитная крышка, установленная в зоне вращения,
8 - общий выключатель питания (за исключением моделей с системой управления, описанной в раз.2.3.2).
Рисунок 1
– Основные рабочие части оборудования
6
5
2
4
1
3
8
7
9
10
