STARMIX S.R.L. Via dellArtigianato, 5 36035 Marano Vicentino (VI) - I
29
ПЛАНЕТАРНЫЙ МИКСЕР PL 20B(N-NH) PL20C(N-NH)-PL30(N-NH)-PL40(N-NH) PL60(N-NH) -
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ (ПЕРЕВОД ОРИГИНАЛЬНЫХ ИНСТРУКЦИЙ)
- Изд. 07/2013 Доп.01 от 01/2016
С
огласно существующему законодательству строжайше запрещено воспроизводить даже частично или распространять эту инструкцию тре
тьим лицам
4.4 ЗАМЕНА РЕМНЕЙ ПЕРЕДАЧИ
Перед началом работы выполнить процедуры безопасности, описанные в разд..4.1 и надеть перчатки.
Если ремни сильно изношены, необходимо заменить их. Для этого достаточно ослабить их (см. разд.4.3) до
упора для того, чтобы они вышли из желобов шкива; вставить новые ремни и отрегулировать их напряжение
(см. разд.4.3).
В планетарных миксерах моделей L20B и PL20C для замены ремней рис.1 необходимо монтировать тяговой
стержень рис.14 Рисунок 18 (иначе невозможно осуществить установку ремней); в других моделях после
извлечения из желобов шкива, необходимо вытянуть их из-под шкива рис.5 Рисунок 18.
Особенно внимательно необходимо относиться к замене зубчатого ремня рис.7 Рисунок 18, который должен
идеально "сесть" в паз шкива рис.6 и рис.15 Рисунок 18; звук ремня во время движения должен быть слабым и
не "прерывистым"
ВАЖНО! Заменить все ремни рис.1 и не только самые изношенные (даже если некоторые из них будут
казаться в хорошем состоянии); не заменённые старые ремни только ускорят изнашиваемость новых.
4.5 ЗАМЕНА ЦЕПИ ПЕРЕДАЧИ (ТОЛЬКО ДЛЯ PL20B И PL20C)
Перед началом работы выполнить процедуры безопасности, описанные в разд.4.1 и надеть перчатки.
Эта операция относится к операциям чрезвычайных/внеочередных ремонтных работ оборудования.
См. Рисунок 19, демонтаж цепи рис.1:
1. Демонтировать верхнее покрытие рис.2 ослабив винты (всего 6), которые его фиксируют (дет.A – B)
2. Демонтировать пластину рис.3 с электрической коробкой рис.4, зафиксированной двумя винтами рис.5
(дет. B –C)
3. С помощью плоскогубцев рис.6 удалить муфту рис.7, удалить пластинки рис. 8 и изъять пару шкворней
рис.9; теперь цепь может быть открыта и удалена (дет.D – E – F – G) для установки использовать двойную
цепь 3/8’’+MG 06B2 75 шаги (CZ Favorit или VELO):
4. Обернуть цепь вокруг шестерён рис.10 и рис.11, соединить концы таким образом, чтобы после
предварительного позиционирования пластин рис.8, вошла пара шкворней рис. 9 в отверстия внешних
звеньев (использовать шкворни и пластины новые; муфта рис.7 тоже должна быть новой)
5. В конце операции, заблокировать соединение муфтой рис.7 с помощью плоскогубцев рис.6
6. Разместить пластины рис.3 в электрической коробке рис.4 и зафиксировать её винтами рис.5
7. После завершения операции монтировать защитное ограждение рис.2 и зафиксировать его винтами.
Напряжение цепи считается корректным в том случае, если толкнув её большим пальцем по середине
свободного пространства, не чувствуется жёсткости (иначе возникает риск её перелома), цепь должна слегка
прогибаться и возвращаться в исходное положение; звенья цепи должны свободно перемещаться вокруг
шкворней, но, в то же время, не провисать (в таком случае существует риск выхода цепи из паза). В случае
возникновения сомнений, касающихся регулировки напряжения цепи, не эксплуатировать оборудование, а
обратиться на предприятие Starmix s.r.l.для получения необходимой информации. Напряжение цепи
необходимо проверять, как было указано выше, как минимум раз в две недели.

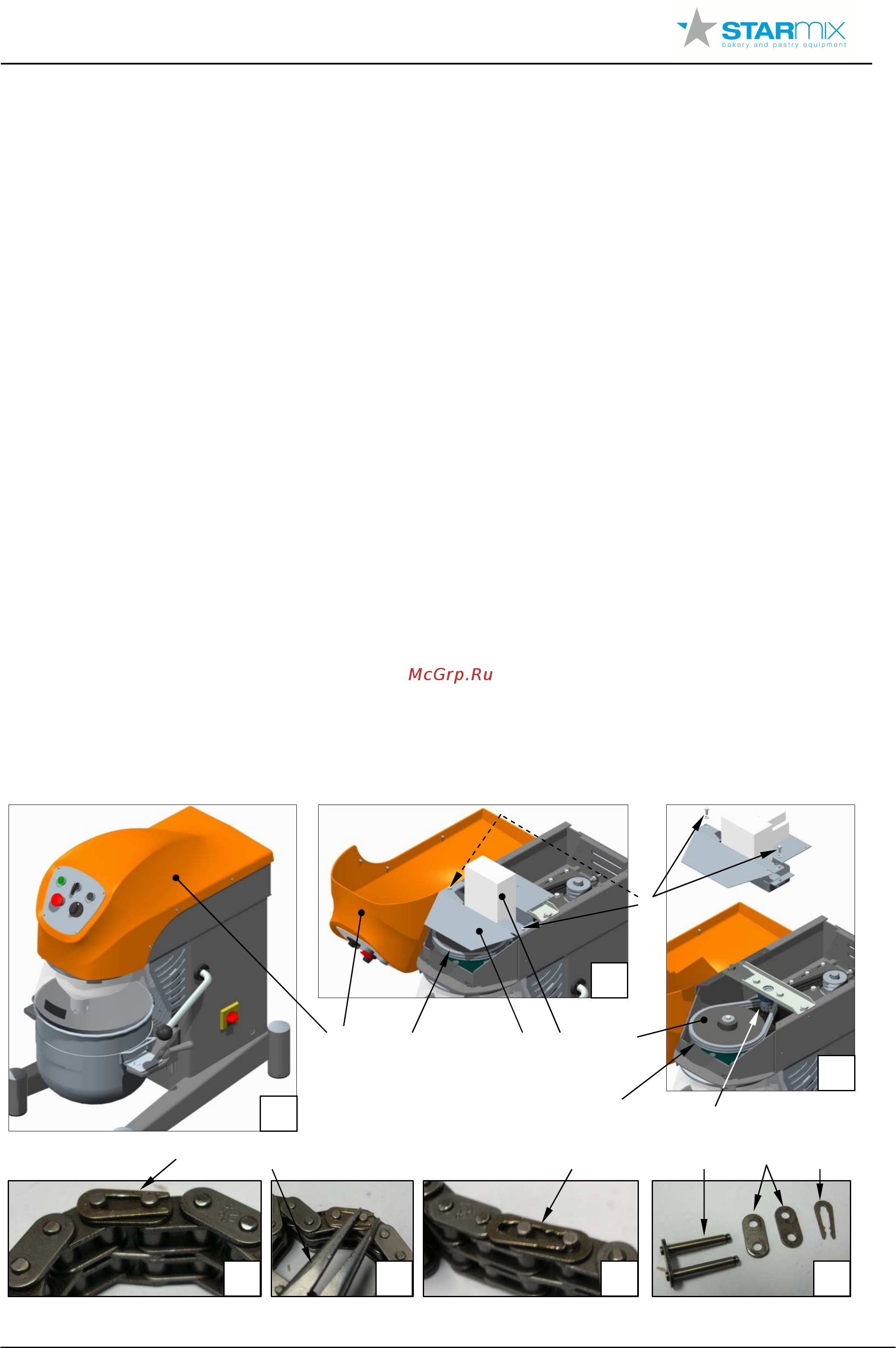

Рисунок 19- Регулировка напряжения цепи передачи
2 1
3 4
5
A
B
C
1
10
11
6 7 7 7 8 9
E F G
F
D
