4.7.3 ДЕМОНТАЖ/ОПУСКАНИЕ/УСТАНОВКА КОЛПАКА И ПОДАЧА СМАЗОЧНОЙ ЖИДКОСТИ
Извлечь дежу и полностью открыть защитную крышку дежи.
Иметь в наличии рифлёный штифт (длиной 500/600 мм) с метрической резьбой аналогичной резьбе на винте
рис.7 Рисунок 24, с зажатыми на концах двумя дистанционными гайками с внутренней резьбой и, вставленной
между двумя гайками прокладкой, внешний диаметр которой как минимум в 3 раза больше диаметра
отверстия, занятого винтом рис. 7 Рисунок 24) и диаметр междоузлия должен быть больше диаметра, в
соотношении 1.0÷1.5, наружной резьбы, описанной выше гайки; все детали доступны в продаже. Далее,
предоставлена таблица с весом куполов всех доступных моделей миксера.
Миксер планетарный PL20 PL30 PL40 PL60
Вес купола [кг] 8.75 18.03 25.13 25.33
Посмотрите Рисунок 24, для опускания купола рис 1 необходимо:
- демонтировать крышку рис.2 (деталь A); извлечь винты рис.3 и соответствующие к ним гайки 4
- демонтировать защитную крышку, обычно заблокированную винтами, находящимися в верхней части цоколя
(головка)
- зафиксировать всю структуру купола рис.1 и головки рис.5 стальными лентами рис.6 (фото B)
расположенными в 120° прибл.; параметры для использования: открытие = 250 мм, отходы b = 120 мм,
направляющая X = 24.5x9.5
- открутить и вынуть винт рис.7; винт заменить рифлёным кронштейном рис.8, закрутить его до упора и
зафиксировать; закрутить гайку рис.9 на кронштейне, передвинув её на конец центрального вала передачи во
внутренней части купола (не виден на рисунке); энергичными движениями зажать гайку рис.9
- закрутить гайку рис.10 и переместить прокладку большого диаметра рис.11 резким движением на купол
(деталь E)
- извлечь ленты рис.6
- гаечным ключом открутить гайку рис.10; купол, который поддерживается прокладкой рис.11 опускается
- опустить купол до необходимой высоты (например, если необходимо добавить смазочное масло) или до
необходимой позиции на предварительно подготовленную подставку/стол.
ВАЖНО! Если необходимо ускорить операцию, подготовить специальный инструмент (деталь F),
который состоит из трубки рис.12 зафиксированной с одной стороны гайкой рис.13 (как на рис.10), которая в
свою очередь зафиксирована прокладкой рис.14 крупного диаметра, как на рис.11) и, с другой стороны двумя
фиксаторами рис.15 радиально припаянными.
В этом случае не использовать гайку на рифлёном штифте рис.10 и прокладку рис.11, но закрутить только
штифт рис.8 с гайкой рис.9;до того, как извлечь ленты, закрутить гайку рис.13 на рифлёном штифте, который
должен проходить внутри трубки рис.12, до перемещения прокладки рис.14 на купол рис.1; только теперь
можно изъять ленты. Используя фиксаторы рис.15 для захвата, повернуть трубку и извлечь гайку рис.13 со
штифта рис.8, который опустится вместе с куполом рис.1 поддерживаемый прокладкой рис.14 (фото G).

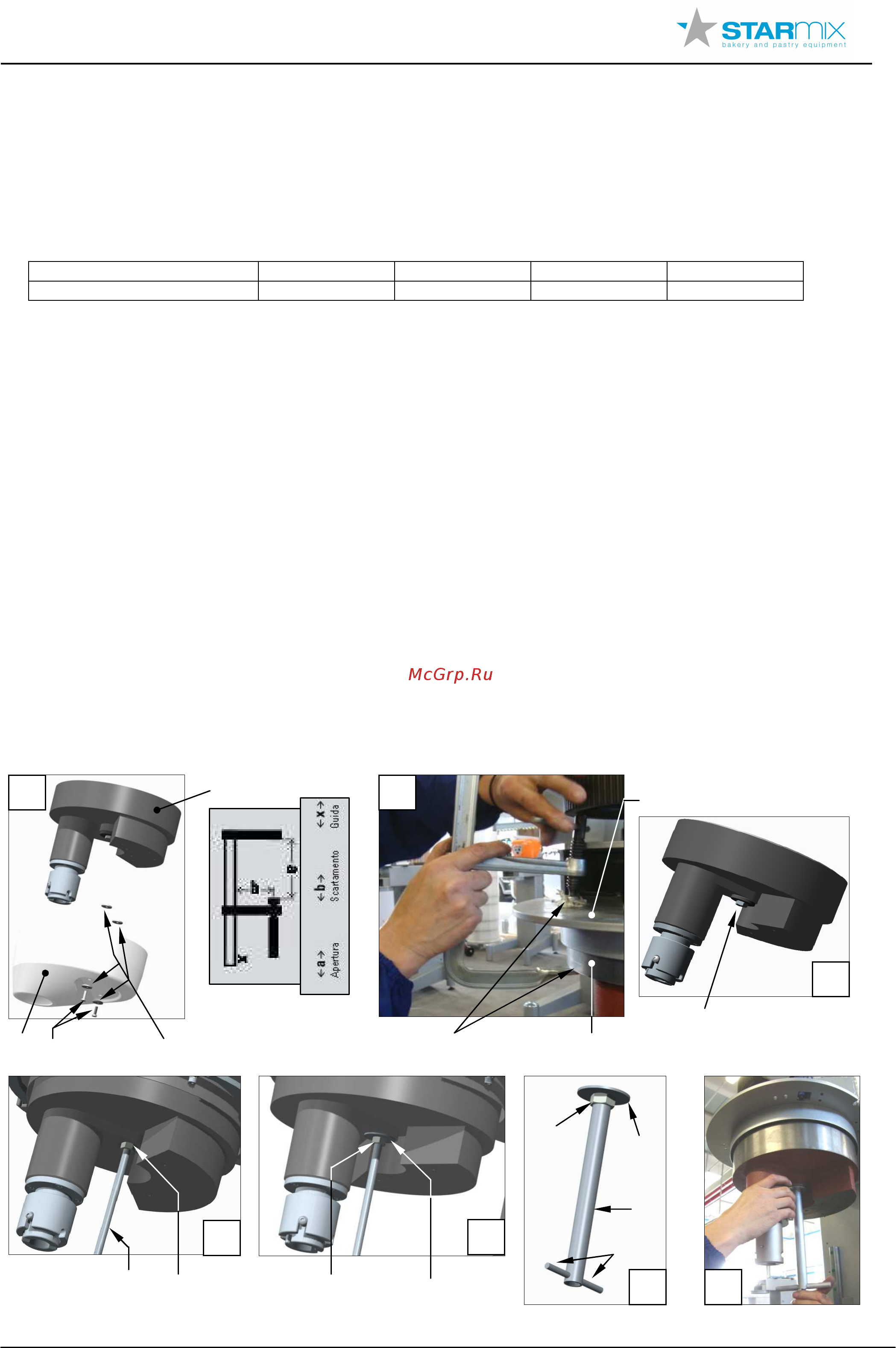

Рисунок 24- Установка/демонтаж купола
A B
C
D
E
Спецификация
F G
1
7
3 2
1
5
4
6
8 9
11 10
12
13
14
15
