STARMIX S.R.L. Via dell’Artigianato, 5 36035 Marano Vicentino (VI) - I
44
ПЛАНЕТАРНЫЙ МИКСЕР PL 20B(N-NH) PL20C(N-NH)-PL30(N-NH)-PL40(N-NH) PL60(N-NH) -
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ (ПЕРЕВОД ОРИГИНАЛЬНЫХ ИНСТРУКЦИЙ)
- Изд. 07/2013 Доп.01 от 01/2016
С
огласно существующему законодательству строжайше запрещено воспроизводить даже частично или распространять эту инструкцию тре
тьим лицам
5 БЕЗОПАСНОСТЬ
5.1 ПОЯСНЕНИЕ
Рекомендации, изложенные в этом разделе, основаны на следующих предпосылках:
•
Условия и назначение эксплуатации оборудования, предусмотренные и изложенные в этом руководстве,
должны знать заказчик и/или пользователь и каждый оператор/рабочий, пользующийся оборудованием.
•
рабочие/операторы должны быть проинформированы, обучены и, в случае необходимости, пройти
практические занятия, касающиеся возникновения рисков на рабочем месте, и выполнения норм
действующего законодательства.
•
доступ в зону работы оборудования строго запрещён неуполномоченному персоналу, посторонним и
несовершеннолетним.
5.2 ОПАСНОСТИ, СИСТЕМА БЕЗОПАСНОСТИ И ОСТАТОЧНЫЕ РИСКИ
Здесь изложена информация об опасностях и рисках, касающихся эксплуатации оборудования и принятия мер
по их устранению и/или сокращению; если опасность не устранена полностью, необходимо предоставить
информацию об остаточных рисках и о мерах безопасности, которые должен применять оператор для их
максимального сокращения.
5.2.1 ОПАСНОСТИ, НЕПОСРЕДСТВЕННО КАСАЮЩИЕСЯ ОБОРУДОВАНИЯ
Посмотрите Рисунок 31, опасности, касающиеся особенностей оборудования следующие:
механические:
A. Затягивание, сдавливание, разрез, удары: в зоне работы насадок и скребка
B. Затягивание, сдавливание, удары: между механизмом поднятия дежи (двигающаяся каретка, рычаг
приведения в движение вручную) и структурой оборудования
C. Сдавливание: между дежой в процессе поднятия и недвижимыми частями
D. Сдавливание: между дежой во время опускания и её кареткой движения, между кареткой дежи в
движении и полом.
E. Затягивание, сдавливание, удары: механизмы передачи планетарного движения насадок

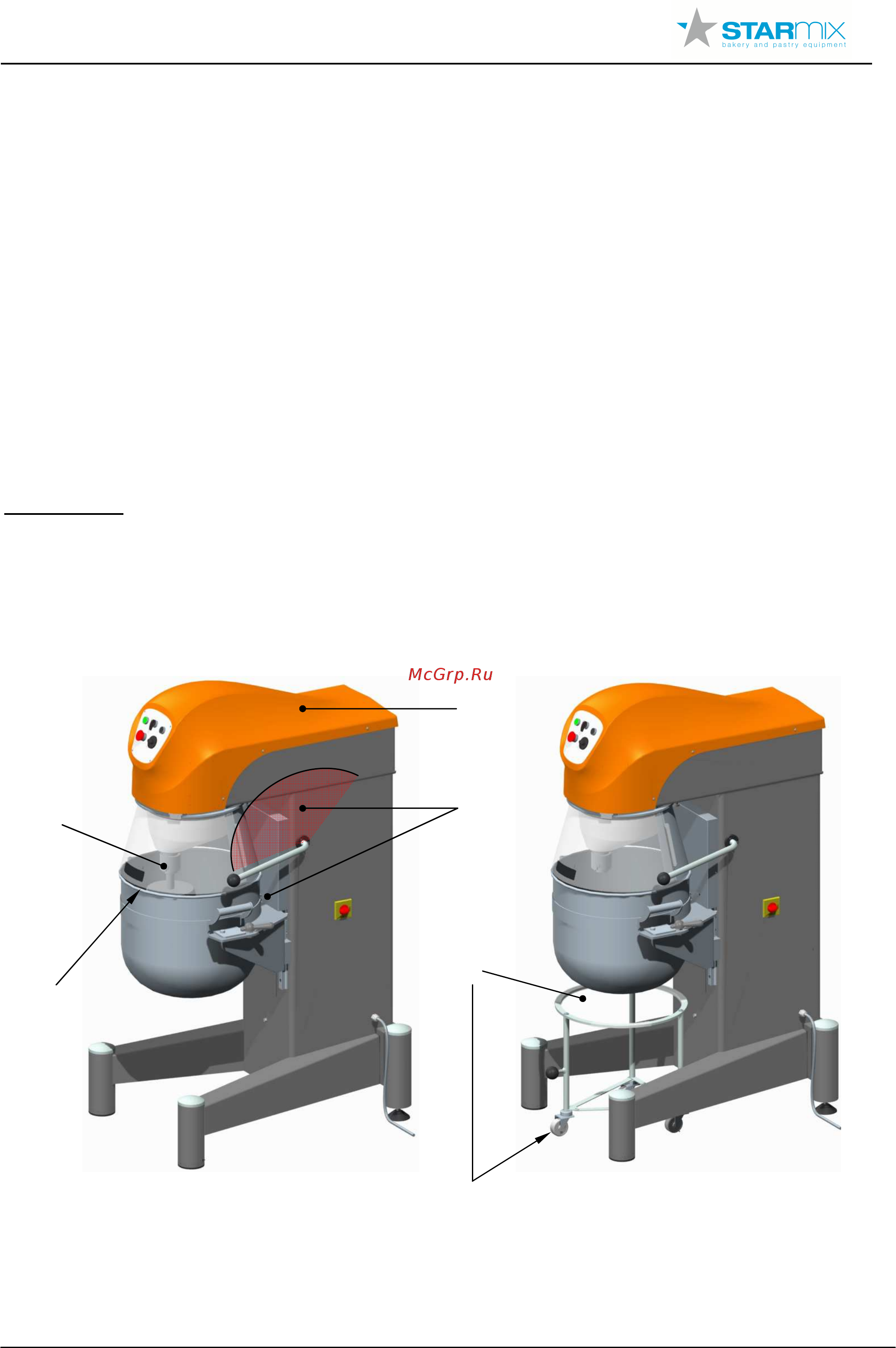

Рисунок 31- Зоны, подверженные опасности механического повреждения
B
D
A
E
C
