4.9.2 ЗАМЕНА МИКРОВЫКЛЮЧАТЕЛЯ ЗАБЛОКИРОВАННОЙ ЗАЩИТНОЙ КРЫШКИ ДЕЖИ МОДЕЛИ PL40 –

PL60

До начала выполнения инструкций, изложенных в раз.4.9, необходимо выполнить инструкции, изложенные в

раз.4.1.

Ссылаясь на Рисунок 27необходимо:

1) Демонтировать верхнее защитное покрытие рис.2, изъяв винты, которые его фиксируют рис.3

2) Снять верхнюю крышку рис.1 микровыключателя, подлежащего замене, движением снизу вверх

3) Ослабить винты клемм рис.4 и извлечь соединения электрических кабелей рис.5(деталь В); ослабить

кабельную муфту рис.6, посредством которой извлечь кабеля рис.5

4) Изъять микровыключатель, подлежащий замене, который в данный момент освобождён от всех

соединений, отсоединив его от основы в направлении, указанном стрелкой.

5) На позицию извлечённого микровыключателя установить новый микровыключатель, прикрепив его к

основе рис.7 с помощью винтов;

6) Снять крышку рис.1, ослабить кабельную муфту нового микровыключателя рис.6, подсоединить кабеля

рис.5 и подключить их к клёммам рис.4. Установить крышку рис.1

7) Установить защитное покрытие рис.2 и зафиксировать его соответствующими винтами

8) Проверить корректную работу установленного микровыключателя, используя инструкции, изложенные в

раз.5.2.3, п.1; если результат отрицательный необходимо отрегулировать положение микровыключателя.

9) Внимание: после замены микровыключателя позиция колонны должна оставаться неизменной

рис.7.

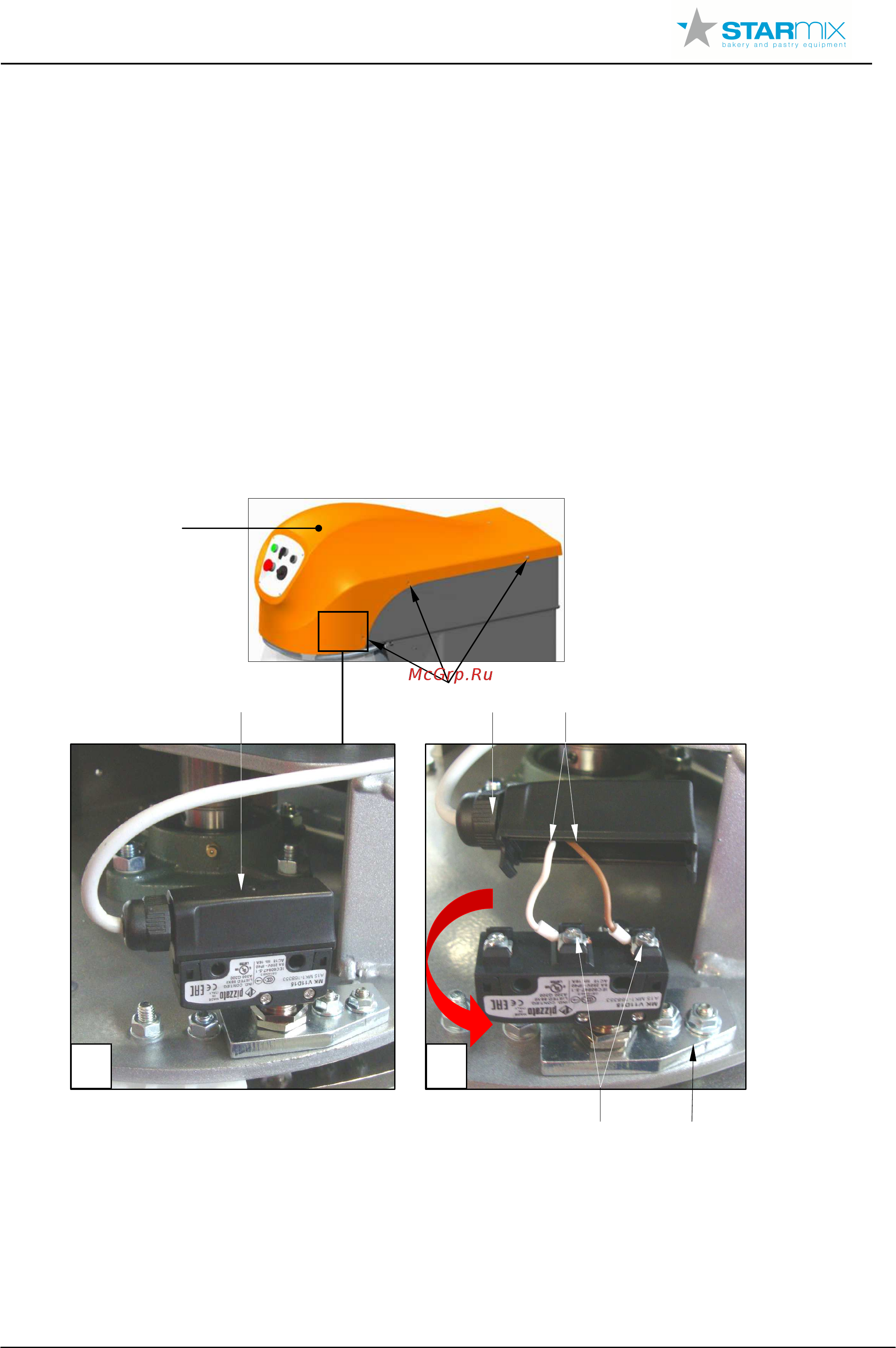

Рисунок 27-Замена микровыключателя заблокированной защитной крышки дежи модели PL40 –

PL60

1 5

A B
