STARMIX S.R.L. Via dell’Artigianato, 5 36035 Marano Vicentino (VI) - I
39
ПЛАНЕТАРНЫЙ МИКСЕР PL 20B(N-NH) PL20C(N-NH)-PL30(N-NH)-PL40(N-NH) PL60(N-NH) -
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ (ПЕРЕВОД ОРИГИНАЛЬНЫХ ИНСТРУКЦИЙ)
- Изд. 07/2013 Доп.01 от 01/2016
С
огласно существующему законодательству строжайше запрещено воспроизводить даже частично или распространять эту инструкцию тре
тьим лицам
4.9.3 ЗАМЕНА МИКРОВЫКЛЮЧАТЕЛЯ ОПРЕДЕЛЕНИЯ ДЕЖИ В РАБОЧЕЙ ПОЗИЦИИ ДЛЯ
МОДЕЛЕЙ PL30 – PL40 – PL60
До начала выполнения инструкций, изложенных в раз.4.9, необходимо выполнить инструкции,
изложенные в раз.4.1.
Ссылаясь на Рисунок
28
необходимо
Микровыключатель рис.1 деталь В определяет наличие дежи в рабочей позиции; запуск работы
насадки производится исключительно в том случае, если микровыключатель определяет корректное
положение дежи; микровыключатель находится во внутренней части колонны планетарных миксеров
.

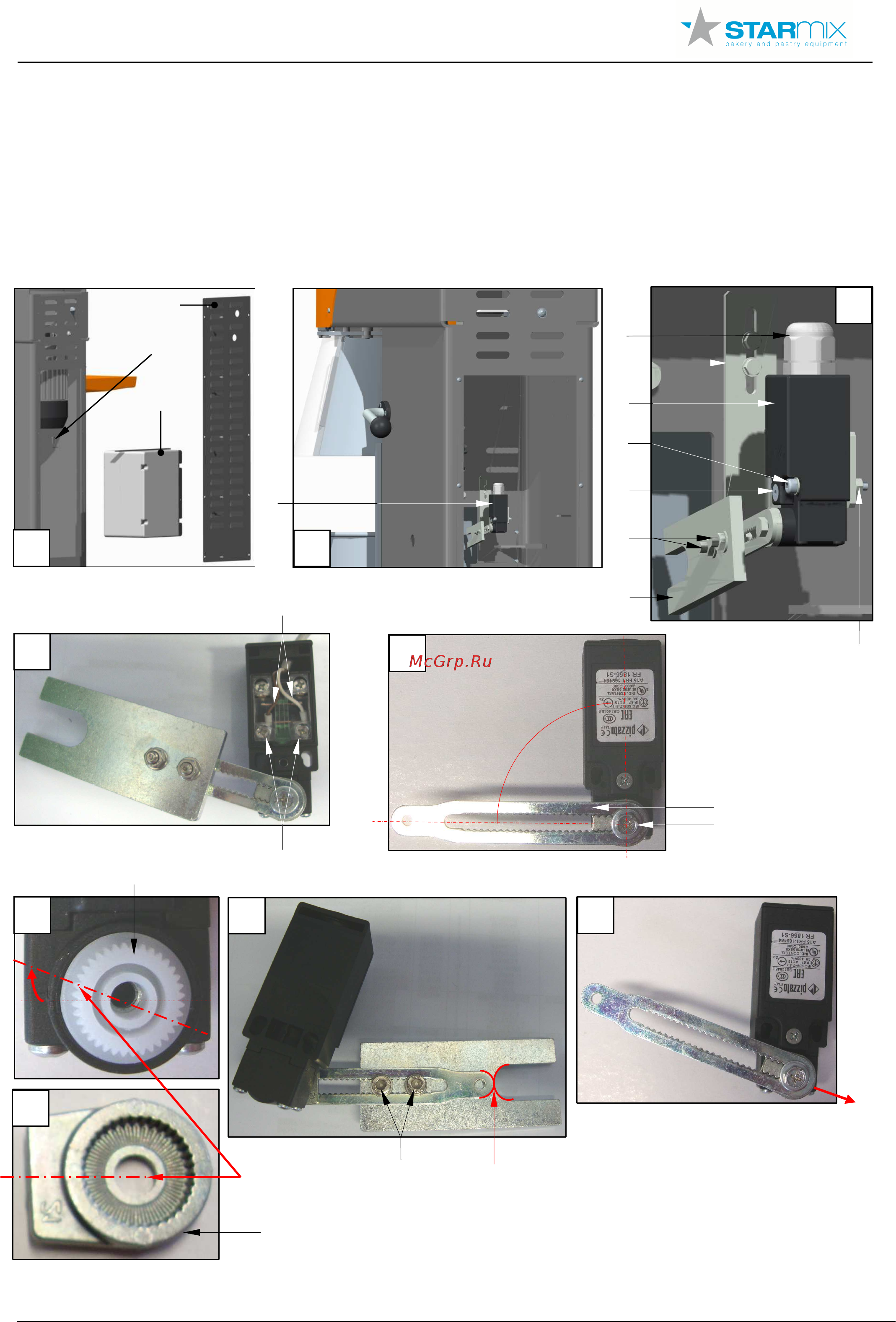

Рисунок 28- Замена микровыключателя определения дежи в рабочей позиции для моделей PL30 –
PL40 – PL60
13
2
3
A
4
B
1
C
D
8
7
17
F I
H
18
19
6
9
5
11
10
12
14
G
11
15
16
E
90°
