ПЛАНЕТАРНЫЙ МИКСЕР PL 20B(N-NH) PL20C(N-NH)-PL30(N-NH)-PL40(N-NH) PL60(N-NH) -

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ (ПЕРЕВОД ОРИГИНАЛЬНЫХ ИНСТРУКЦИЙ)

- Изд. 07/2013 Доп.01 от 01/2016

огласно существующему законодательству строжайше запрещено воспроизводить даже частично или распространять эту инструкцию тре

тьим лицам

Ссылаясь на Рисунок 13, для демонтажа насадки (операция более доступна при отсутствии дежи, рис.

2; при присутствии дежи во время операции, необходимо опустить её до упора):

- открыть полностью зажимы рис.10, предохраняющие зону замеса

- одной рукой поднять зажим рис.3

- другой рукой повернуть вал рис.4 насадки и переместить штифт рис.6 на одну линию с отверстием рис.7

- отпустить насадку, которая опуститься под собственным весом и извлечь её

- отпустить зажим рис.3

3.5 УСТАНОВКА/ИЗВЛЕЧЕНИЕ СКРЕБКА

До начала работы оператор должен надеть

надежно защищающую обувь

и перчатки

Инструкции, изложенные в этом разделе, касаются исключительно оборудования моделей PL40 и PL60,

которые предусмотрены для монтажа скребка с креплением к нему.

Посмотрите на Рисунок 14 для установки скребка рис.1 и крепления к нему рис.2 необходимо:

- опустить дежу в случае её наличия, полностью открыть защитную крышку см.3, извлечь дежу (pаз.3.6),

- разместить крепление рис.2 в отверстии рис. 4 покрытия рис .5 таким образом, чтобы ---выровнять все

четыре гнезда рис.6 с соответствующими зубчатыми отверстиями купола (предохраняемый защитным

покрытием рис.5);

- отверстие Г рис.7 должно находиться в позиции, показанной на деталях А и В, то есть, таким образом,

чтобы после установки скребка, он прикасался к внутренним стенкам дежи в верхней позиции;

вставить четыре винта рис.8.и плотно завинтить их, не прикладывая чрезмерных усилий.

- поднять задвижку рис.9 и повернуть её на 90° таким образом, чтобы она оставалась поднятой,

как изображено на детали C, вставить вал рис.19 скребка рис.11 в крепление рис.2, таким образом,

чтобы штифт рис.12 вошёл в отверстие рис.7; после того, как штифт рис.12 зафиксируется в верхней

позиции, повернуть вал рис.10 против часовой стрелки (вид сверху) до упора рис.12 (см. детали D – E

– F); поднять задвижку рис.9 и повернуть её назад на 90°, отпустить её, убедившись, что она плотно

вошла в отверстие рис.13(в противном случае достаточно слегка повернуть вал скребка до щелчка

задвижки); установить дежу (раз.3.6), переместить её в рабочую позицию и убедиться, что скребок

равномерно касается внутренних стенок дежи.

Для демонтажа скребка выполнить те же операции, но в противоположном порядке.

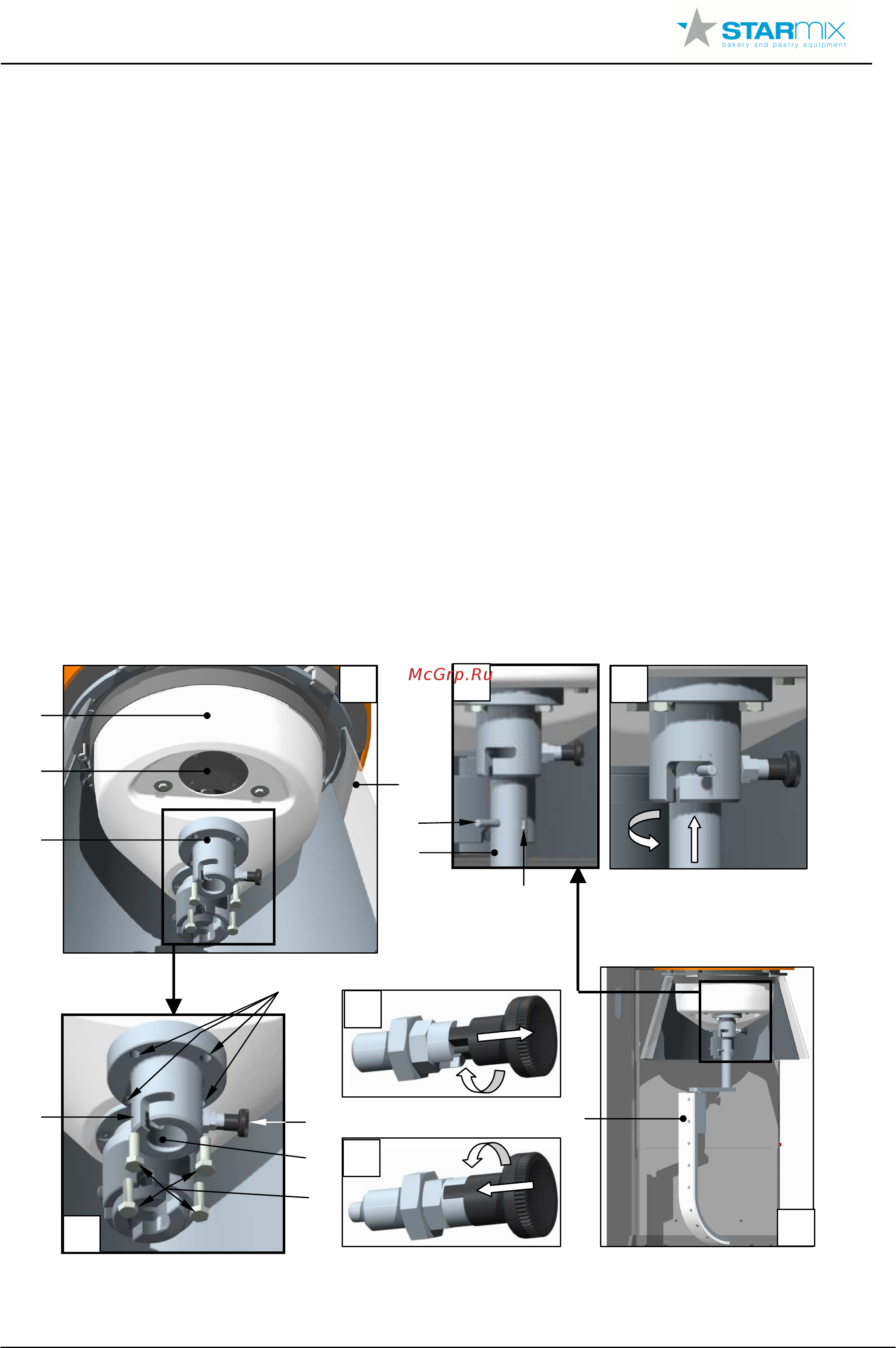

Рисунок 14

– Установка/извлечение скребка
