Visão geral
Para reduzir o risco de ferimentos graves ou
morte para si ou para terceiros, antes de usar a
máquina leia a secção das Instruções de
Segurança, que está nas páginas anteriores deste
manual.
Concepção e função
TEX 20PS-TEX 21PE, TEX 32P/PS-TEX 40PE e
TEX P60/S-TEX P90/S são uma gama de
demolidores pneumáticos manuais concebidos para
trabalho médio a pesado de demolição de materiais
como betão, asfalto e alvenaria. Os demolidores
pneumáticos são concebidos para uma utilização
vertical. Não é permitido outro tipo de uso.
As ferramentas de inserção recomendadas estão
listadas na lista de Peças sobressalentes.
Escolher o demolidor correcto
para uma tarefa
É importante que escolha o tamanho correcto do
demolidor tendo em conta a tarefa a ser efectuada.
Um demolidor que seja demasiado pequeno significa
que o trabalho irá demorar mais tempo.
Um demolidor que seja demasiado grande significa
que terá que ser reposicionado frequentemente, o
que é desnecessariamente cansativo.
Uma regra simples para escolher o tamanho correcto
do demolidor é que uma parte do material demolido
de tamanho normal possa ser removida da peça de
trabalho no espaço de tempo de 10-20 segundos.
● Se essa tarefa demorar menos de 10 segundos,
então deve escolher um demolidor mais pequeno.
● Se essa tarefa demorar mais de 20 segundos,
então escolher um demolidor maior.

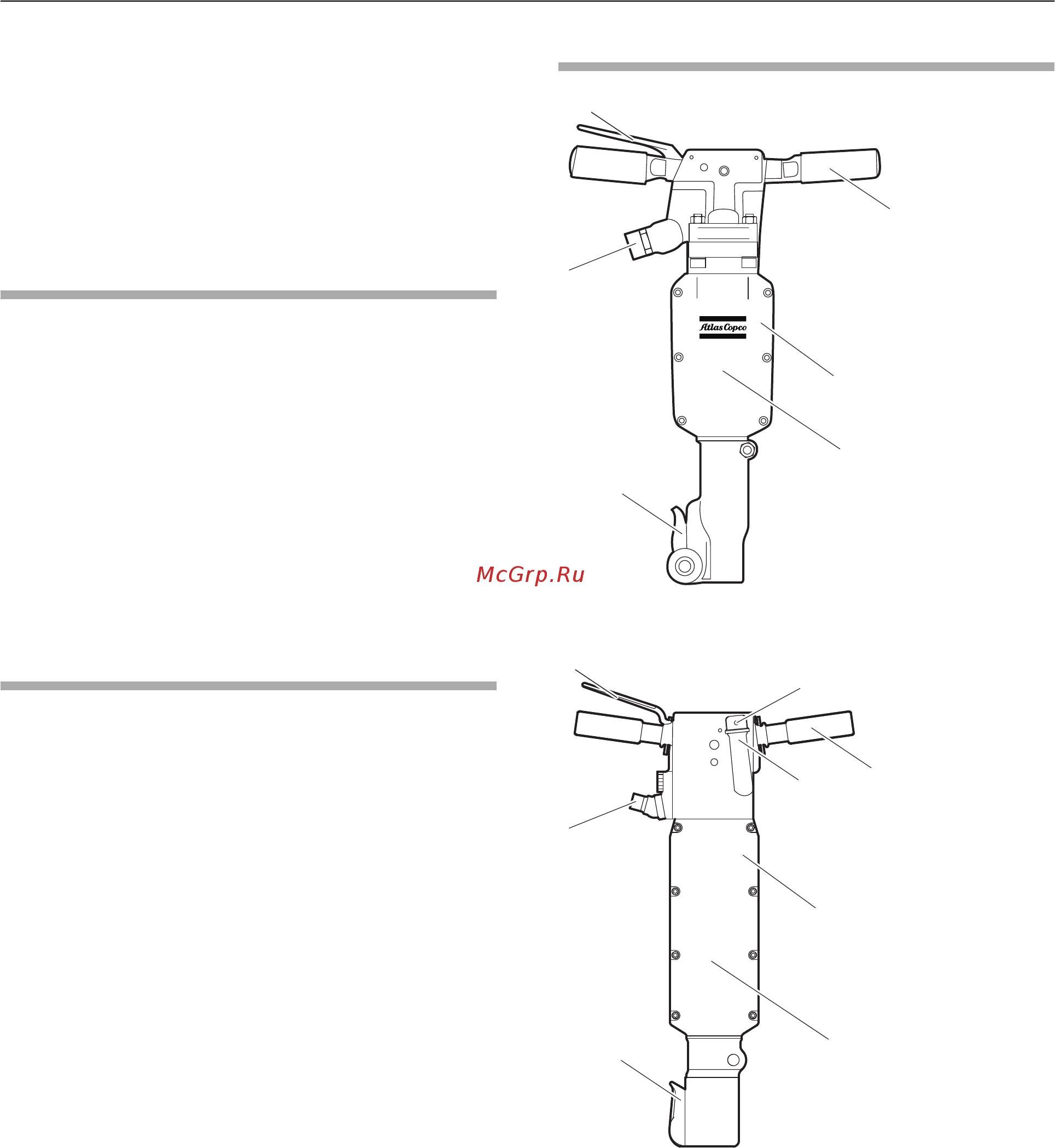

Peças principais
A
D
E
F
G
H
TEX 20PS, 21PE
A
D
E
F
G
H
B
C
TEX 32P, 32PS, 33PE, 39P, 39PS, 40PE
© 2012 Atlas Copco Construction Tools AB | No. 9800 0650 90b | 2012-06-30
Instruções originais
100
TEX 20PS, 21PE, 32P/PS, 33PE, 39P/PS, 40PE, P60/S,
P90/S
Instruções de segurança e operação
