Instalación
Mangueras y conexiones
SRNO
A
B
C
D

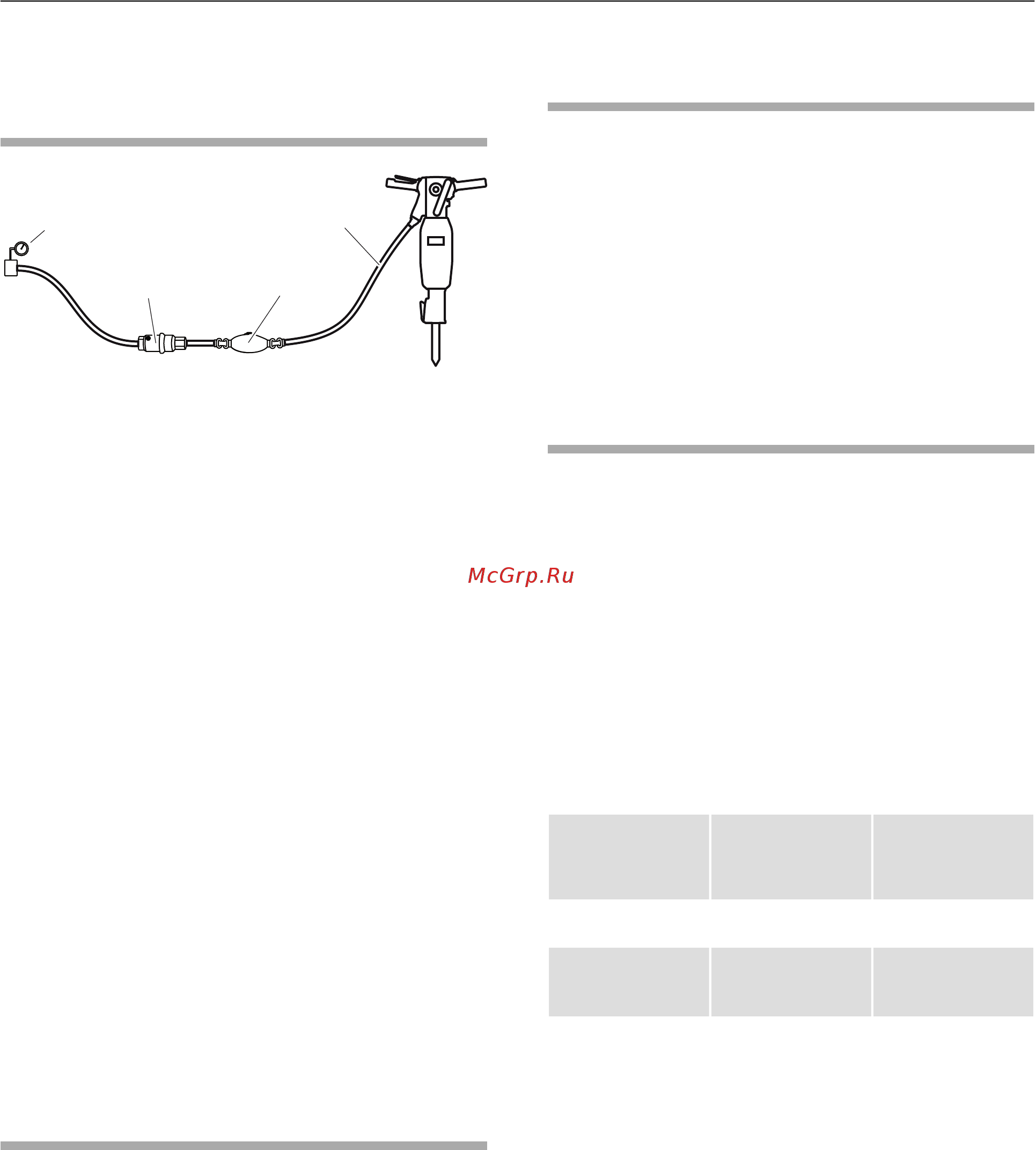

A. Fuente de aire comprimido
B. Separador de agua (opcional)
C. Lubricador (opcional)
D. Manguera de aire comprimido de 3 m (10 ft)
como máximo entre el lubricador y la máquina.
♦
Compruebe que esté utilizando la presión
operativa correcta recomendada: 6 bares (e) (87
psi).
♦
No debe sobrepasarse la presión máxima de aire
admisible, 7 bares (e) (102 psi).
♦
Quite las impurezas de la manguera de aire
comprimido antes de conectarla a la máquina.
♦
Seleccione las dimensiones correctas y la longitud
de la manguera de aire comprimido. Para
longitudes de manguera de hasta 30 m (100 ft),
debe utilizarse una manguera con un diámetro
interno mínimo de 19 mm (3/4 in.). Si la longitud
de la manguera es de 30 a 100 m (100 a 330 ft),
debe utilizarse una manguera con un diámetro
interno mínimo de 25 mm (1 in.).
Métodos para evitar la
congelación
Puede acumularse hielo en el silenciador cuando la
temperatura ambiente es de 0–10°C (32-50°F) y la
humedad relativa es alta.
La máquina se ha diseñado para evitar la formación
de hielo en el silenciador. A pesar de eso, en
condiciones extremas se puede formar hielo en el
silenciador.
Tome las siguientes medidas para neutralizar el
riesgo de formación de hielo:
♦
Utilice el lubricante Breaker and hammer AIR-OIL
de Atlas Copco. Breaker and hammer AIR-OIL
neutraliza la congelación.
♦
Utilice un separador de agua.
Conexión de un separador de
agua
La longitud de la manguera de aire entre el
compresor y el separador de agua debe ser lo
suficiente como para que el vapor de agua se enfríe
y se condense en la manguera antes de alcanzar el
separador de agua.
Si la temperatura ambiente está por debajo de 0 °C
(32 °F) el tubo flexible debe ser lo suficientemente
corto para impedir que se congele el agua antes de
llegar al separador de agua.
Lubricación
El lubricante es importante para el funcionamiento
de la máquina y tiene una gran repercusión en la
extensión de la vida útil de la misma. Si no lo lleva,
conecte un lubricador por separado a la manguera
de aire. Para garantizar una buena lubricación, la
longitud de la manguera de aire entre el lubricador
separado y la máquina neumática no debe superar
los 3 metros.
Utilice un lubricante sintético como AIR-OIL de Atlas
Copco para rompedor y martillo o un aceite mineral
con las propiedades recomendadas en la siguiente
tabla.
Viscosidad
Margen de
temperatura
(°C)Lubricante
-De -30 a +50AIR-OIL para
rompedor y martillo
ISO VG 46–68De +15 a +50Aceite
mineral/aceite
sintético
ISO VG 22–32De -20 a +15Aceite
mineral/aceite
sintético
© 2012 Atlas Copco Construction Tools AB | No. 9800 0650 90b | 2012-06-30
Instrucciones originales
80
TEX 20PS, 21PE, 32P/PS, 33PE, 39P/PS, 40PE, P60/S,
P90/S
Instrucciones de seguridad y de funcionamiento
