![Atlas Copco TEX 21PE [189/312] Tarrat](/img/pdf.png)
Atlas Copco TEX 21PE [189/312] Tarrat
![Atlas Copco TEX 21PE [189/312] Tarrat](/views2/1340329/page189/bgbd.png)
A
D
E
F
G
H
B
C

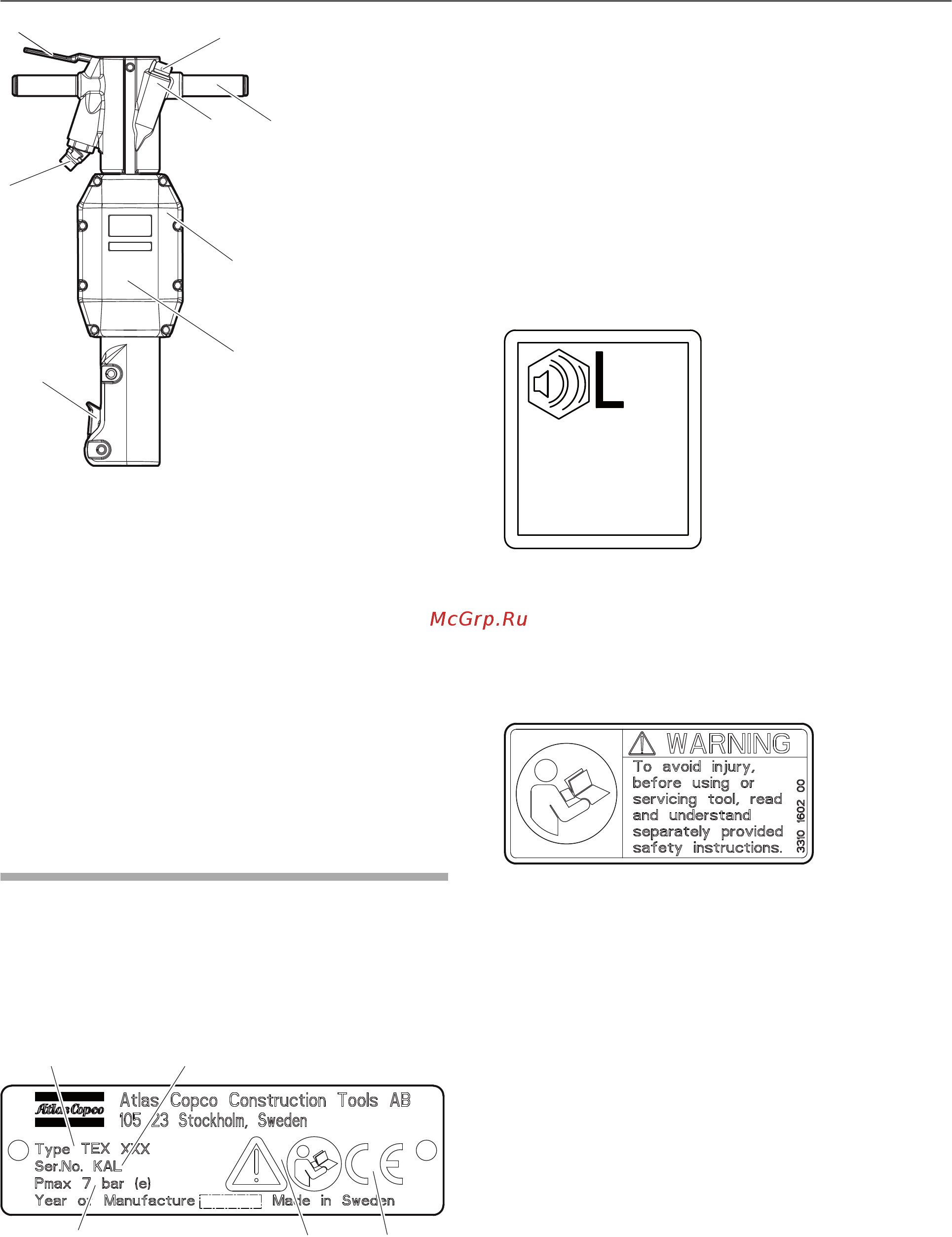

TEX P60, P60S, P90, P90S
A. Ilmanotto
B. Voitelulaite
C. Öljytulppa
D. Kahva
E. Äänenvaimennin
F. Liipaisin (käyttökytkin)
G. Työkalunpidike
H. Sylinteri
Tarrat
Tässä koneessa on käyttöturvallisuuden kannalta
tärkeät turva- ja huoltokilvet. Kilvet on pidettävä
sellaisessa kunnossa, että ne on helppo lukea. Uusia
kilpiä voi tilata varaosaluettelon avulla.
Tietolevy
A
B
C
D
E
A. Konetyyppi
B. Suurin sallittu paineilman paine
C. Sarjanumero
D. Varoitussymboli ja kirjasymboli tarkoittavat,
että käyttäjän on perehdyttävä
turvallisuusohjeisiin ja käyttöohjeeseen ennen
koneen ensimmäistä käyttökertaa.
E. CE-merkki tarkoittaa, että kone on saanut
EY-hyväksynnän. Lisätietoja on koneen
mukana toimitettavassa
EY-vaatimustenmukaisuusvakuutuksessa. Jos
CE-merkki puuttuu, se tarkoittaa, että kone ei
ole saanut EY-hyväksyntää.
Melutasokilpi
WA
xxx
dB
Kilpi ilmoittaa EY-direktiivin 2000/14/EY mukaisen
taatun enimmäismelutason. Tarkat tiedot melutasosta
ovat kohdassa ”Tekniset tiedot”.
Turvamerkintä
Vammojen välttämiseksi perehdy erillisiin
turvaohjeisiin ennen kuin alat käyttää tai huoltaa
konetta.
189© 2012 Atlas Copco Construction Tools AB | No. 9800 0650 90b | 2012-06-30
Alkuperäiset ohjeet
Turvallisuusohjeet ja käyttöohjeTEX 20PS, 21PE, 32P/PS, 33PE, 39P/PS, 40PE, P60/S,
