Atlas Copco TEX 21PE [107/312] Armazenamento
![Atlas Copco TEX 21PE [107/312] Armazenamento](/views2/1340329/page107/bg6b.png)
B
A
C

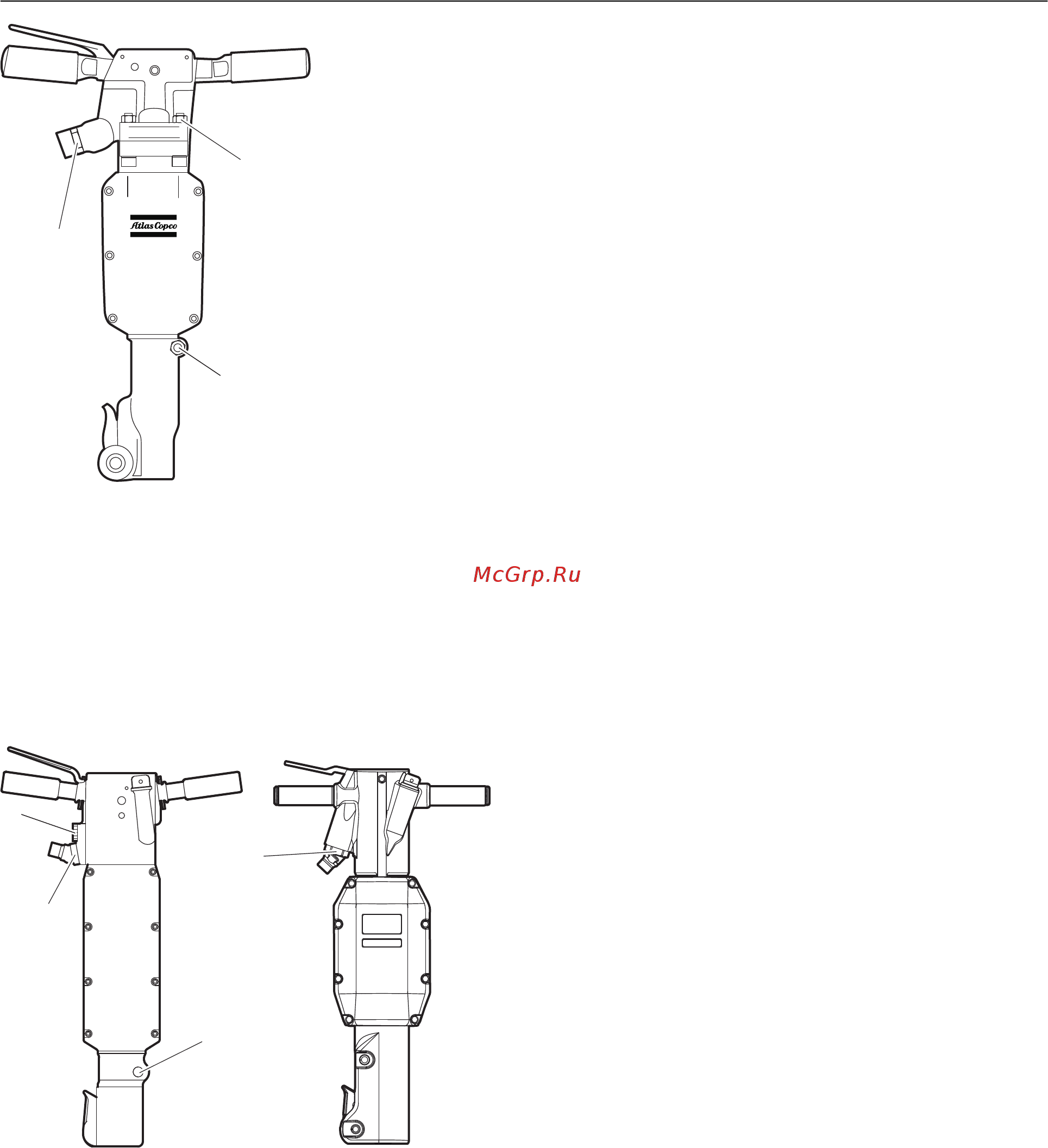

TEX 20PS, 21PE
A. Porca, 140 Nm
B. Bocal, 200 Nm, use Loctite® 263™ (Loctite é
uma marca registada da Henkel Corporation.
263 é uma marca registada da Henkel
Corporation.)
C. Contraporca, 70 Nm
B
C
A
B
TEX 32P, 32PS, 33PE, 39P, 39PS, 40PE, P60,
P60S, P90, P90S
A. Bujão roscado, 200 Nm
B. Bocal, 200 Nm. Porca giratória, use Loctite®
263™ (Loctite é uma marca registada da
Henkel Corporation. 263 é uma marca
registada da Henkel Corporation.)
C. Porca, 350 Nm
Diagnóstico e reparação de
avarias
Caso a máquina pneumática não arranque, tenha
pouca potência ou um desempenho irregular,
verifique os seguintes pontos.
♦
Verifique se a ferramenta de inserção que está a
ser utilizada possui a correcta dimensão em
termos de encabadouro.
♦
Verifique se a máquina pneumática tem a
quantidade correcta de lubrificante. Demasiada
lubrificação poderá causar problemas de arranque,
pouca potência ou um desempenho irregular.
♦
Certifique-se de que o sistema de ar comprimido
fornece à máquina uma pressão de ar suficiente
para alcançar a potência total.
♦
Certifique-se de que as dimensões e comprimento
da mangueira de ar se encontram de acordo com
as recomendações. Consulte “Instalação”.
♦
Caso exista risco de congelamento, certifique-se
de que as saídas de escape do equipamento não
se encontram bloqueadas.
♦
Se o funcionamento da máquina ainda não for
satisfatório depois deste procedimento, contacte
um ponto de assistência autorizado.
Armazenamento
● Limpe correctamente a máquina antes de a
armazenar, para evitar substâncias perigosas.
Veja “Perigos de poeiras e fumos”
● Despeje cerca de
1
⁄
2
oz (5 cl) de óleo directamente
para dentro do bocal de entrada de ar, ligue a
máquina à alimentação de ar comprimido e dê
arranque à máquina por alguns segundos.
● Armazene sempre a máquina num lugar seco.
Abate
Uma máquina abatida deve ser tratada e eliminada
de maneira a que maior parte possível do seu
material possa ser reciclada, e que qualquer
influência negativa sobre o meio-ambiente seja
mantida ao nível mais baixo possível, e em
conformidade com as restrições locais.
107© 2012 Atlas Copco Construction Tools AB | No. 9800 0650 90b | 2012-06-30
Instruções originais
Instruções de segurança e operaçãoTEX 20PS, 21PE, 32P/PS, 33PE, 39P/PS, 40PE, P60/S,
