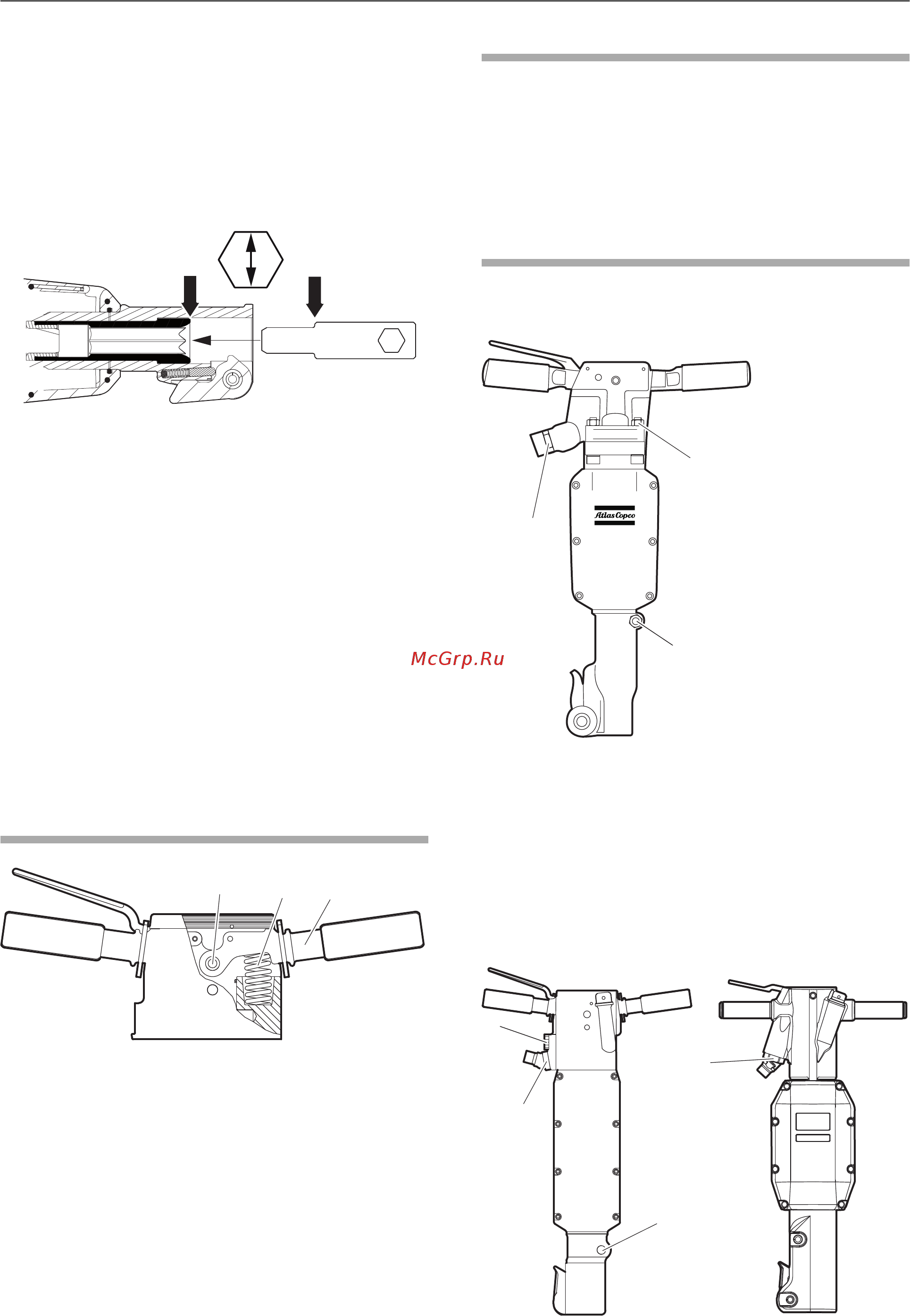

Työkalun niskan ja taltan holkin välinen liian suuri
väljyys lisää tärinöitä. Vältä tärinöiden kehittyminen
liian suuriksi tarkistamalla taltan holkin kuluneisuus
käyttäen terätyökalun varren mittoihin sopivaa
mittatulkkia. Jos mittatulkin (kohdan A) voi työntää
täysin taltan holkkiin (kohtaan B), taltan holkki on
uusittava välittömästi. Lisätietoja terätyökalun
varren tarkistamisesta on myös kohdassa
”Työkalun niskan kuluneisuuden tarkastaminen”.
B
A
♦
Jos kone on varustettu tärinänvaimennuskahvoilla,
niiden toimintakuntoisuus on tarkistettava.
♦
Tarkista, että kahvat liikkuvat (ylös – alas) esteettä.
♦
Tarkista, että jouset ovat ehjiä, katso kohta
”Tärinänvaimennuskahvojen pääosat”.
♦
Vaihda vaurioituneet osat viipymättä.
♦
Vaihda kuluneet koneenosat hyvissä ajoin.
♦
Varmista, että kaikki laitteiston osat, kuten letkut,
vedenerottimet ja voitelulaitteet huolletaan oikein.
Tärinänvaimennuskahvojen
pääosat
A
B
C
A. Kahva
B. Laakeri
C. Jousi
Määräaikaishuollot
Kone on purettava ja kaikki osat on puhdistettava ja
tarkastettava noin 150 käyttötunnin välein tai kahdesti
vuodessa. Työ on annettava asianmukaisen
koulutuksen saaneen, valtuutetun henkilöstön
tehtäväksi.
Kiristysmomentit
HUOMAUTUS Kytkiessäsi liittimen pyörivään
nippaan, käytä Loctite® 263™ tai vastaavaa.
B
A
C
TEX 20PS, 21PE
A. Mutteri, 140 Nm
B. Nippa, 200 Nm, käytä Loctite® 263™ -liimaa
(Loctite on Henkel Corporationin rekisteröity
tavaramerkki. 263 on Henkel Corporationin
tavaramerkki.)
C. Lukkomutteri, 70 Nm
B
C
A
B
© 2012 Atlas Copco Construction Tools AB | No. 9800 0650 90b | 2012-06-30
Alkuperäiset ohjeet
194
TEX 20PS, 21PE, 32P/PS, 33PE, 39P/PS, 40PE, P60/S,
P90/S
Turvallisuusohjeet ja käyttöohje
