Installation

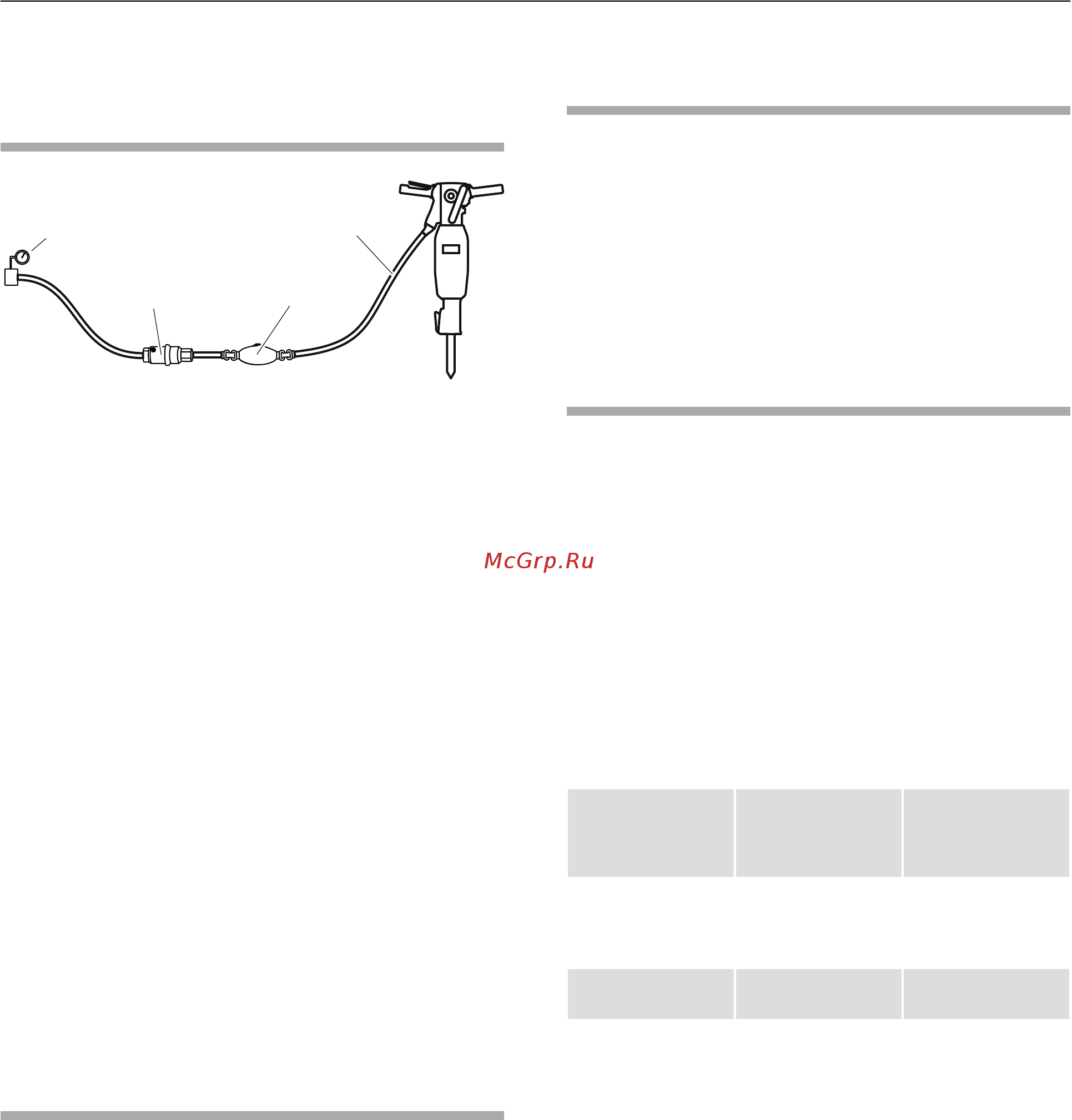

Flexibles et connexions
SRNO
A
B
C
D
A. Source d'air comprimé
B. Séparateur d'eau (en option)
C. Graisseur (en option)
D. 3 m (10 ft) maximum de flexible d'air comprimé
entre le graisseur et la machine.
♦
Vérifiez que vous utilisez la bonne pression de
fonctionnement recommandée, 6 bars (e) (87 psi).
♦
Ne dépassez pas la pression d'air maximale
autorisée pour la machine - 7 bar (e) (102 psi).
♦
Éliminez toute impureté du flexible d'air comprimé
avant de le brancher à la machine.
♦
Sélectionnez un flexible d'air comprimé possédant
une dimension et une longueur correctes. Pour
les longueurs de flexible allant jusqu'à 30 m (100
ft), il faut utiliser un flexible de diamètre intérieur
minimal de 19 mm (3/4 in.). Si la longueur de
flexible est de 30 à 100 m (100 à 330 ft), il faut
utiliser un flexible de diamètre intérieur minimal
de 25 mm (1 in.).
Méthodes pour éviter le gel
De la glace peut se former dans le silencieux lorsque
l'air ambiant a une température située entre 0 et 10°C
(32-50°F) et un taux d'humidité relative élevé.
La machine est conçue pour éviter la formation de
glace dans le silencieux. Malgré tout, dans des
conditions extrême, de la glace peut se former dans
le silencieux.
Adoptez les mesures suivantes pour mieux lutter
contre le risque de formation de glace :
♦
Utilisez un lubrifiant de type Breaker and hammer
AIR-OIL d'Atlas Copco. L'Breaker and hammer
AIR-OIL empêche le gel.
♦
Utilisez un séparateur d'eau.
Branchement d'un séparateur
d'eau
La longueur de l'arrivée d'air entre le compresseur
et le séparateur d'eau doit permettre le
refroidissement et la condensation de la vapeur d'eau
dans le tuyau avant d'atteindre le séparateur d'eau.
Si la température ambiante est inférieure à 0 °C (32
°F), le tuyau doit être suffisamment court pour éviter
à l'eau de geler avant d'atteindre le séparateur d'eau.
Lubrification
Le lubrifiant joue un rôle important dans le
fonctionnement de la machine et a une grande
incidence sur sa durée de vie. S'il n'y a pas de
graisseur intégré, raccordez un graisseur individuel
au flexible d'air. Pour garantir une bonne lubrification,
la longueur du flexible d'air entre le graisseur
individuel et la machine pneumatique ne doit pas
dépasser 3 mètres.
Utilisez un lubrifiant synthétique tel que le lubrifiant
AIR-OIL d’Atlas Copco pour brise-béton et marteau
perforateur ou une huile minérale ayant les propriétés
recommandées illustrées au tableau ci-dessous.
Viscosité
Plage de
température
(°C)Lubrifiant
--30 à +50Lubrifiant olio-
pneumatique pour
brise-béton et
marteau perforateur
ISO VG 46–68+15 à +50Huile minérale/Huile
synthétique
ISO VG 22–32-20 à +15Huile minérale/Huile
synthétique
37© 2012 Atlas Copco Construction Tools AB | No. 9800 0650 90b | 2012-06-30
