Tarkista, että kierteet eivät ole vaurioituneet tai
kuluneet. Vaihda aina osat, joiden kierre on
kulunut tai vaurioitunut.
♦
Tarkista O-rengas (A). Jos O-rengas puuttuu tai
on vaurioitunut, vaihda se.
♦
Valitse tarvittava voiteluainetyyppi taulukosta.
♦
Lisää voiteluainetta ”alimman” kierteen (B)
kohdalle.
♦
Kiristä tulppa tiukalle käsin ja pyyhi ylimääräinen
öljy pois.
Työkalu
HUOMIO Kuuma työkalu
Työkalun kärki voi käytön aikana kuumentua ja tulla
teräväksi. Sen koskettaminen voi aiheuttaa
palovammoja ja haavoja.
► Älä koskaan kosketa kuumaa tai terävää työkalua.
► Ennen huoltotöiden aloittamista odota, kunnes
työkalu on jäähtynyt.
HUOMAUTUS Älä koskaan jäähdytä kuumaa
työkalua vedessä, koska se voi haurastuttaa terää
materiaalia ja johtaa normaalia nopeampaan
kulumiseen.

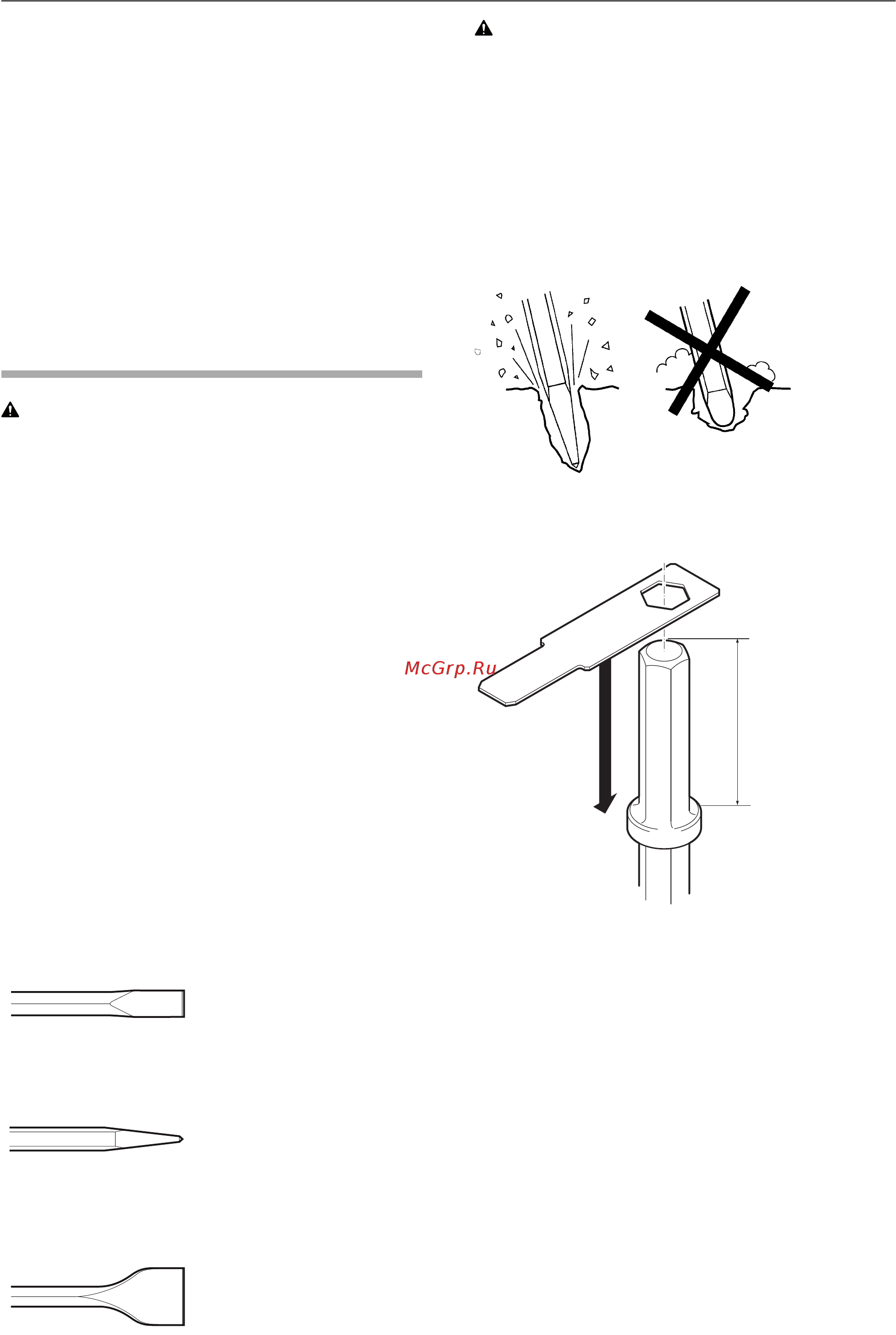

Oikean työkalun valinta
Koneen kunnollisen toiminnan kannalta on
ensiarvoisen tärkeää valita oikea työkalu. Turhien
konevaurioiden estämiseksi on tärkeää valita
korkealaatuiset työkalut.
Kone voi vaurioitua korjauskelvottomaksi, jos siinä
käytetään vääräntyyppistä työkalua.
Valmistajan suosittelemat työkalut luetellaan koneen
varaosaluettelossa.
Kapea taltta
Kapea taltta sopii purku- ja
leikkaustöihin, jossa käsitellään
betonia ja muita kovia
materiaaleja.
Teräväkärkinen taltta
Teräväkärkistä talttaa
käytetään vain reikien
tekemiseen betoniin ja muihin
koviin maa-aineksiin.
Leveäkärkinen taltta
Leveäkärkistä talttaa käytetään
pehmeiden materiaalien kuten
asfaltin ja jäisen maan
työstämiseen.
VAROITUS Tärinävaarat
Työn tekeminen työkaluilla, jotka eivät täytä alla
mainittuja kriteerejä, kestää kauemmin ja voi altistaa
tärinälle. Lisäksi tylsynyt työkalu pidentää
työskentelyaikaa.
► Varmista, että koneessa oleva työkalu on aina
hyvin huollettu, se ei ole kulunut ja on oikean
kokoinen.
► Pidä työkalut aina terävinä, jolloin ne toimivat
tehokkaasti.
Työkalun varren kuluneisuuden
tarkastaminen
A
B
Käytä terätyökalun varren mittoihin sopivaa
mittatulkkia. Työkalun varren mittatiedot esitetään
kohdassa ”Tekniset tiedot”.
● Jos mittatulkin reikä (A) voidaan työntää alas
terätyökalun vartta pitkin, se tarkoittaa, että varsi
on kulunut ja terätyökalu on uusittava.
● Tarkista, että pituus (B) on tilatun konetyypin
mukainen.
Työkalun asentaminen ja irrottaminen
Työkalua asennettaessa ja irrotettaessa on
noudatettava seuraavia ohjeita:
191© 2012 Atlas Copco Construction Tools AB | No. 9800 0650 90b | 2012-06-30
Alkuperäiset ohjeet
