Kontroller at gjengene ikke er ødelagt eller slitt.
Skift alltid ut deler med skadde eller utslitte
gjenger.
♦
Kontroller O-ringen (A). Hvis O-ringen mangler
eller er skadd, må den skiftes umiddelbart.
♦
Se tabellen for riktig smøremiddel.
♦
Fyll på smøremiddel til den 'laveste' gjengen (B).
♦
Skru pluggen tett til manuelt og tørk av ekstra olje.
Innsettingsverktøy
FORSIKTIG Varmt innsettingsverktøy
Tuppen på innsettingsverktøyet kan bli varmt og
skarpt når det brukes. Berøring kan føre til brannsår
eller kuttskader.
► Et varmt eller skarpt innsettingsverktøy må ikke
berøres.
► Vent til innsettingsverktøyet er avkjølt før du
utfører vedlikeholdsarbeid.
LES DETTE Kjøl aldri ned et varmt
innsettingsverktøy i vann. Det kan resultere i sprøhet
og at skader oppstår tidlig.
Valg av riktig innsettingsverktøy
Valg av riktig innsettingsverktøy er en forutsetning
for korrekt maskinfunksjon. Det er viktig å velge
verktøy av høy kvalitet for å unngå unødvendig
maskinskade.
Maskinen kan bli ødelagt ved bruk av feilaktig
innsettingsverktøy.
Anbefalt innsettingsverktøy er listet opp i maskinens
reservedelsliste.
Smal meisel
Den smale meiselen brukes for
rivnings- og kuttearbeid i
betong og andre typer hardt
materiale.
Spissmeisel
Spissmeiselen skal bare
brukes for å lage hull i betong
og andre typer harde
materialer.
Bredbladet meisel
Den bredbladede meiselen
brukes i myke materialer, som
asfalt og frossen grunn.
ADVARSEL Vibrasjonsfare
Bruk av innsettingsverktøy som ikke oppfyller
kriteriene nedenfor vil føre til at det tar lengre tid å
utføre et arbeid og at vibrasjonseksponeringen blir
større. Et sløvt verktøy vil også øke tiden det tar å
utføre et arbeid.
► Sørg for at det innsatte verktøyet er godt
vedlikeholdt, ikke slitt og at det har riktig størrelse.
► Bruk alltid et skarpt verktøy for å jobbe effektivt.

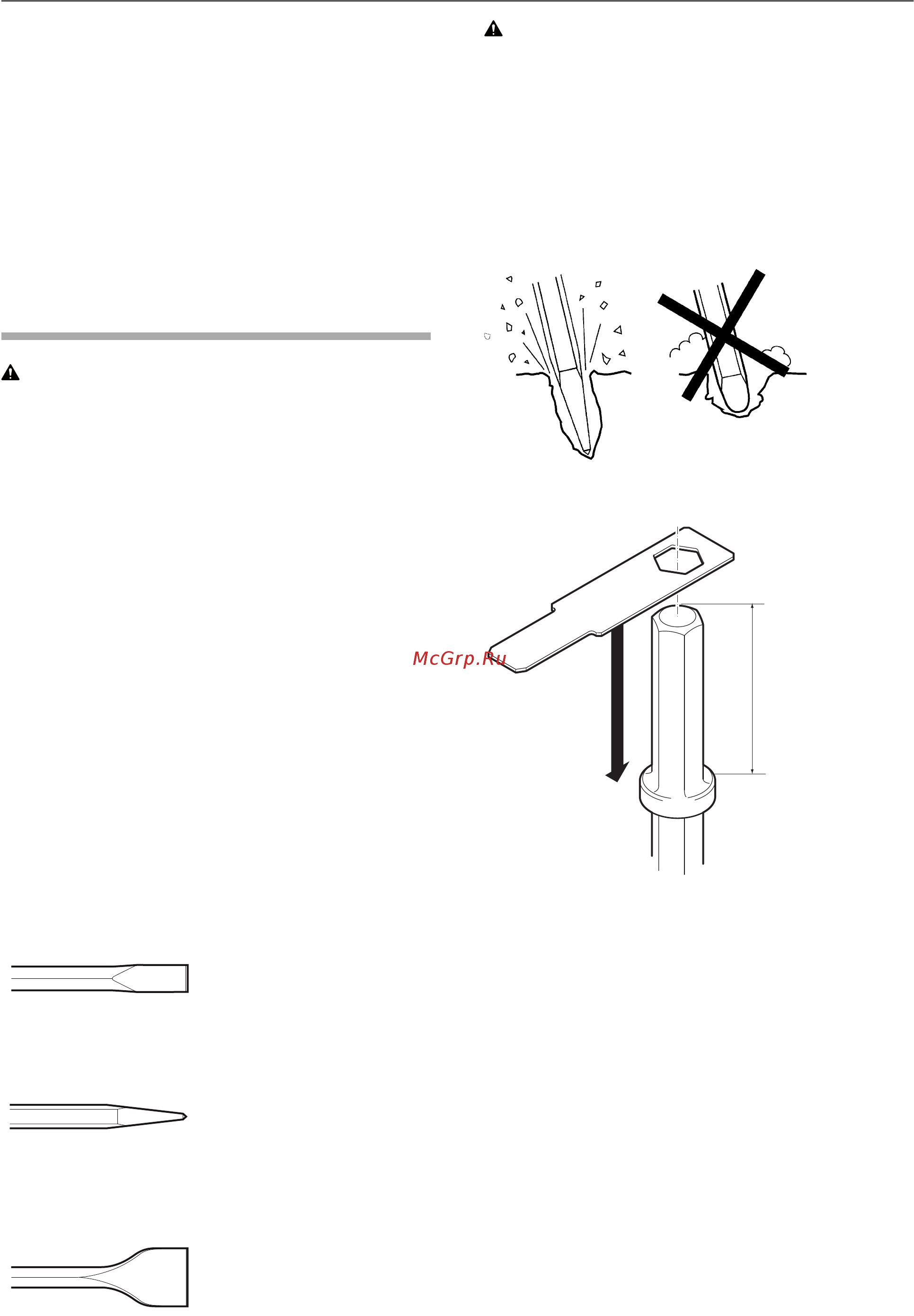

Kontroller verktøyets spindel for slitasje
A
B
Bruk måleren som hører til innsettingsverktøyets
spindeldimensjon. Se kapittelet „Tekniske data” for
riktig spindeldimensjon.
● Sjekk om målerens hull (A) kan skyves ned på
spindelen til innsettingsverktøyet. Hvis den kan
det, betyr det at spindelen er utslitt og at
innsettingsverktøyet må skiftes.
● Kontroller at lengden (B) er i henhold til aktuell
maskintype.
Montering og fjerning av
innsettingsverktøyet
Når du monterer/fjerner innsettngsverktøyet må
følgende instrukser overholdes:
235© 2012 Atlas Copco Construction Tools AB | No. 9800 0650 90b | 2012-06-30
Originale instruksjoner
