A
D
E
F
G
H
B
C

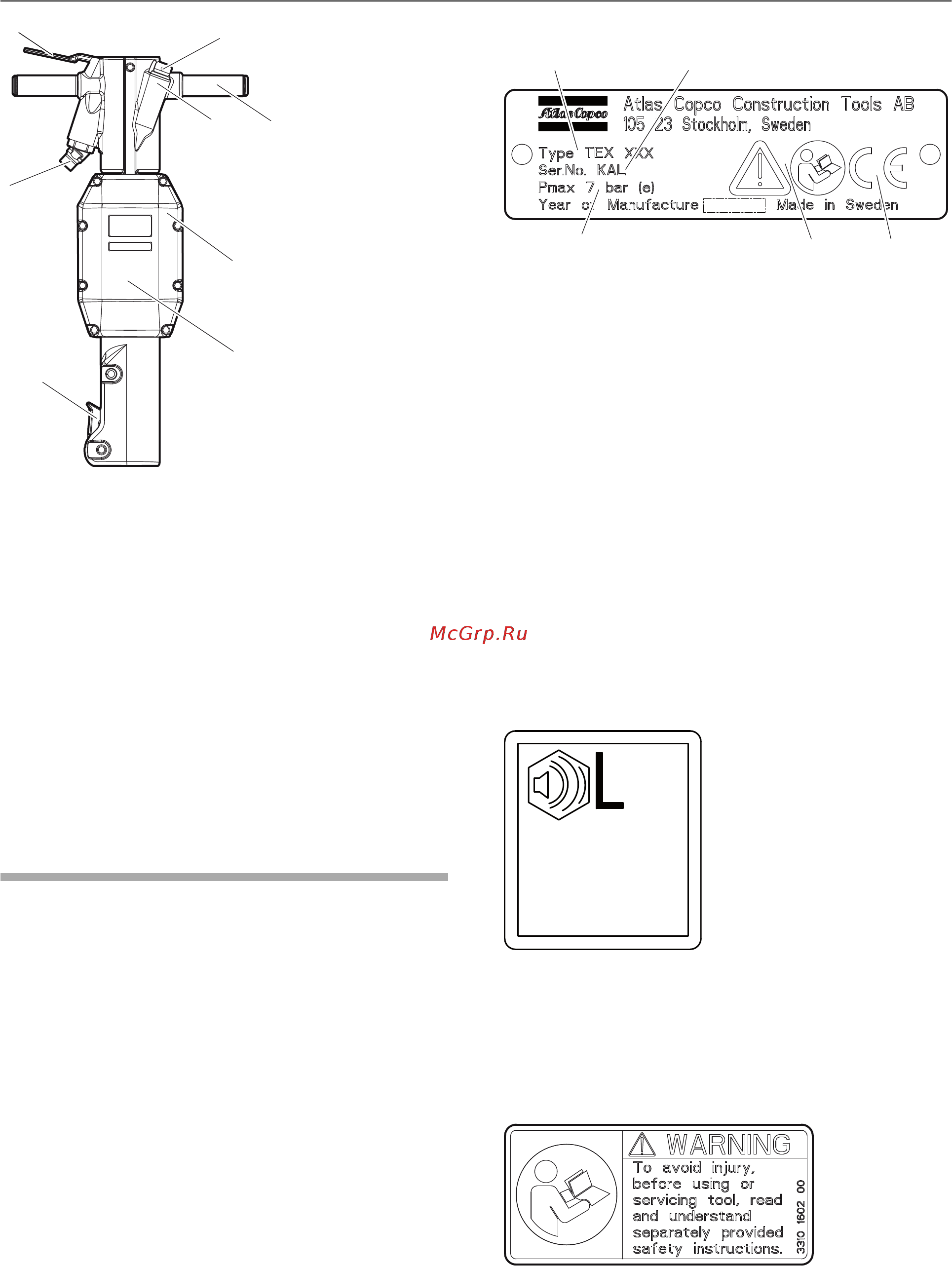

TEX P60, P60S, P90, P90S
A. Entrada de ar
B. Lubrificador
C. Bujão de óleo
D. Pega
E. Panela de escape
F. Gatilho (dispositivo de arranque e paragem)
G. Retentor da ferramenta
H. Cilindro
Autocolantes
A máquina está equipada com autocolantes que
mostram informação importante sobre a segurança
pessoal do operador e a manutenção da máquina.
Os autocolantes devem estar em boas condições
que permitam a sua leitura com facilidade. Novos
autocolantes podem ser encomendados a partir da
lista de peças sobressalentes.
Placa de dados
A
B
C
D
E
A. Tipo de máquina
B. Pressão máxima permitida de ar comprimido
C. Número de série
D. O símbolo de atenção, juntamente com o
símbolo de livro, significa que o utilizador tem
que ler as instruções de segurança e operação
antes de poder utilizar o equipamento pela
primeira vez.
E. O símbolo CE significa que a máquina está
aprovada pela CE. Consulte a Declaração CE
que é fornecida com o equipamento para obter
mais informações. Se o símbolo CE não estiver
presente, isso significa que a máquina não
está aprovada pela CE.
Autocolante de nível de ruído
WA
xxx
dB
O autocolante indica o nível de ruído garantido que
corresponde à Directiva-CE 2000/14/CE. Veja os
“Dados técnicos” para saber o nível de ruído exacto.
Autocolante de segurança
Para evitar ferimentos, antes de operar ou fazer
manutenção na ferramenta, leia e compreenda as
instruções de segurança, fornecidas em separado.
101© 2012 Atlas Copco Construction Tools AB | No. 9800 0650 90b | 2012-06-30
Instruções originais
Instruções de segurança e operaçãoTEX 20PS, 21PE, 32P/PS, 33PE, 39P/PS, 40PE, P60/S,
