Atlas Copco TEX 21PE [213/312] Indsætningsværktøj
![Atlas Copco TEX 21PE [213/312] Indsætningsværktøj](/views2/1340329/page213/bgd5.png)
♦
Kontrollér, at gevindene ikke er beskadigede eller
slidte. Udskift altid dele med beskadigede eller
slidte gevind.
♦
Kontrollér O-ringen (A). Hvis O-ringen mangler
eller er beskadiget, skal den omgående udskiftes.
♦
Se tabellen vedrørende korrekt smøremiddel.
♦
Fyld smøremiddel på til 'laveste' gevind (B).
♦
Spænd proppen godt til med hånden og tør al
overskydende olie af.
Indsætningsværktøj
FORSIGTIG Varmt indsætningsværktøj
Indsætningsværktøjets spids kan blive varm og
skarp, når den bruges. Berøring kan medføre
forbrændinger og snitsår.
► Rør aldrig ved et varmt eller skarpt
indsætningsværktøj.
► Vent indtil indsætningsværktøjet er kølet af, inden
der udføres vedligeholdelsesarbejde.
BEMÆRK Afkøl aldrig et varmt indsætningsværktøj
i vand, det kan føre til skørhed og tidligt svigt.

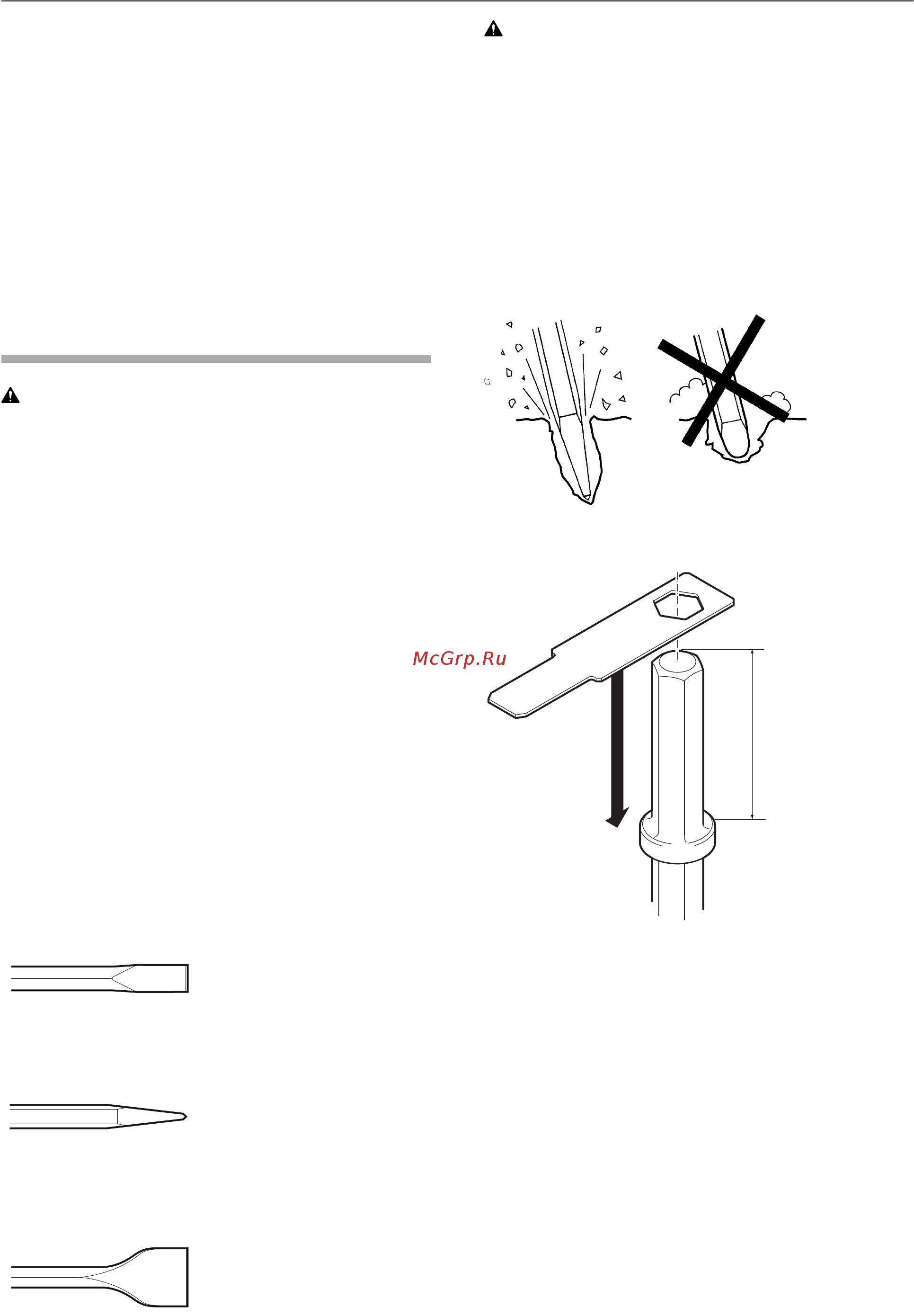

Valg af det korrekte indsætningsværktøj
Valg af rigtigt indsætningsværktøj er en forudsætning
for korrekt maskinfunktion. Det er vigtigt, at vælge
indsætningsværktøjer af høj kvalitet for at undgå
unødvendig maskinskade.
Maskinen kan blive ødelagt, hvis De anvender
forkerte indsætningsværktøjer.
Anbefalede indsætningsværktøjer står på
reservedelslisten til maskinen.
Smal mejsel
Den smalle mejsel bruges til
nedbrydnings- og
skærearbejde i beton og andre
typer hårdt materiale.
Spidsmejsel
Spidsmejslen bør kun
anvendes til at lave huller i
beton og andre typer hårdt
materiale.
Bredbladet mejsel
Den brede mejsel anvendes til
bløde materialer, som f.eks.
asfalt og frossen jord.
ADVARSEL Vibrationsrisiko
Brug af indsætningsværktøjer, som ikke opfylder
nedennævnte kriterier, vil medføre længere arbejdstid
til opgaven, og kan medføre udsættelse for højere
vibrationsniveauer. Et slidt værktøj medfører også
længere arbejdstid.
► Sørg for, at det indsatte værktøj er godt
vedligeholdt, ikke er udslidt og har den rigtige
størrelse.
► Brug altid et skarpt værktøj, så De kan arbejde
effektivt.
Kontrol af slid på værktøjsskaft
A
B
Brug måleværktøjet, der svarer til dimensionen på
indsætningsværktøjets skaft. I afsnittet "Tekniske
data" kan du finde de korrekte mål på
værktøjsskaftet.
● Kontroller, om hullet (A) på måleværktøjet kan
skubbes ned over skaftet på indsætningsværktøjet.
Hvis det er muligt, betyder det, at skaftet er slidt
op, og at indsætningsværktøjet skal udskiftes.
● Kontroller, at længden (B) svarer til den bestilte
maskintype.
Indsætning og fjernelse af værktøjet
Når indsætningsværktøjet monteres/fjernes, skal
følgende instruktioner altid følges:
213© 2012 Atlas Copco Construction Tools AB | No. 9800 0650 90b | 2012-06-30
Originalinstruktioner
Sikkerhedsinstruktioner og betjeningsvejledningTEX 20PS, 21PE, 32P/PS, 33PE, 39P/PS, 40PE, P60/S,
P90/S
