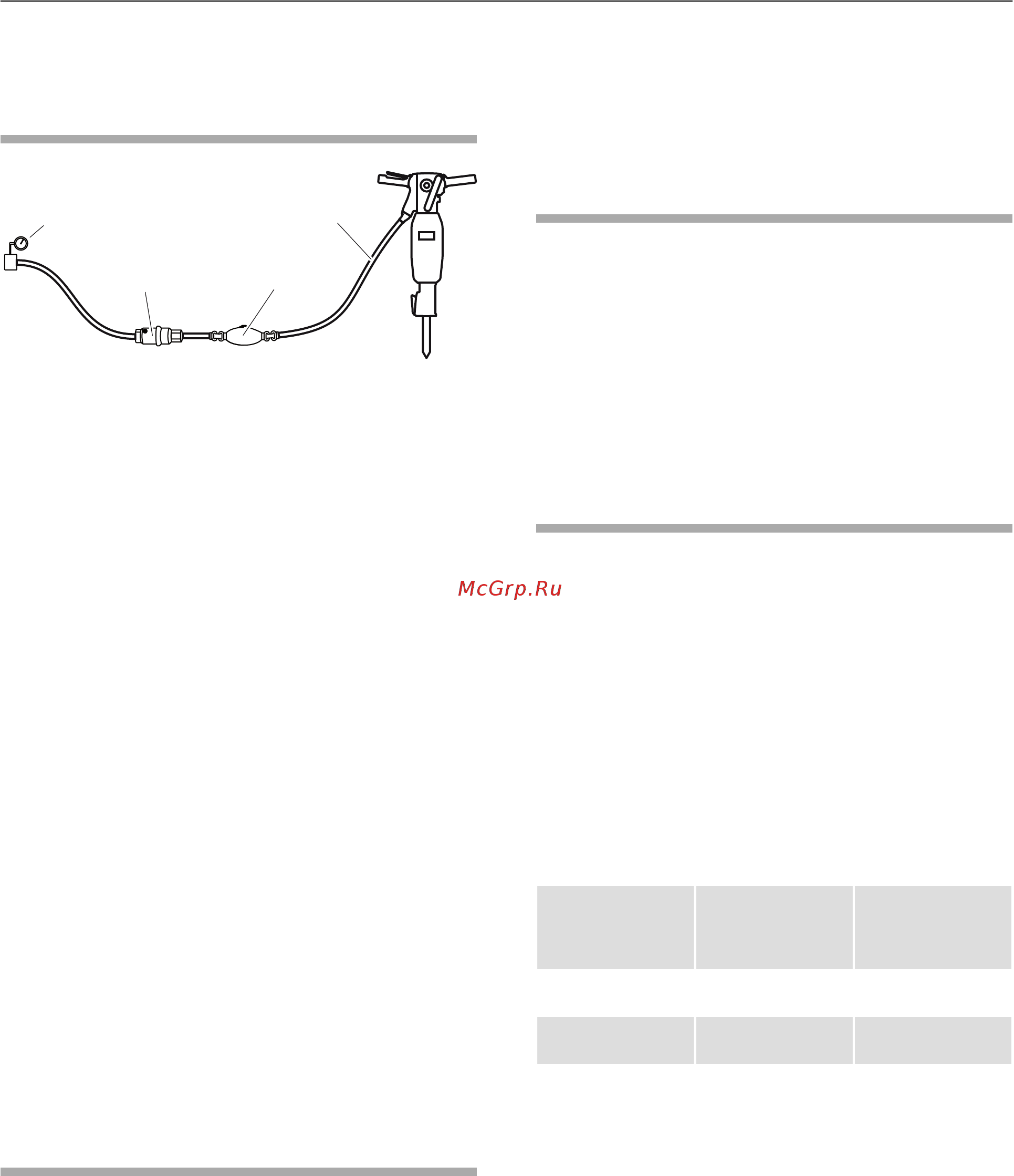

![Atlas Copco TEX 21PE [279/312] Uruchomienie](/views2/1340329/page279/bg117.png)
Uruchomienie
Węże i złącza
SRNO
A
B
C
D
A. Źródło sprężonego powietrza
B. Separator wody (opcjonalnie)
C. Smarownica (opcjonalnie)
D. Maks. dopuszczalna długość węża
pneumatycznego między smarownicą a
maszyną wynosi 3 m (10 ft).
♦
Sprawdź, czy używasz ciśnienia odpowiadającego
zalecanemu ciśnieniu roboczemu 6 bar (e) (87
psi).
♦
Nie wolno przekraczać maksymalnego
dopuszczalnego ciśnienia powietrza, które wynosi
7 bar (e) (102 psi).
♦
Przed podłączeniem węża pneumatycznego do
urządzenia wydmuchaj z niego wszystkie
zanieczyszczenia.
♦
Dobierz odpowiedni wymiar i długość węża
pneumatycznego. Węże o długości do 30 m (100
ft) powinny mieć średnicę wewnętrzną równą
przynajmniej 19 mm (3/4 in.). Węże o długości
między 30 a 100 m (100 a 330 ft) powinny mieć
średnicę wewnętrzną równą przynajmniej 25 mm
(1 in.).
Metody zapobiegania
zamarzaniu
Przy temperaturze otoczenia 0 do 10°C (32-50°F) i
wysokiej wilgotności względnej powietrza w tłumiku
może się tworzyć lód.
Urządzenie zawiera konstrukcyjne zabezpieczenia
przed tworzeniem się lodu w tłumiku. Pomimo tego
w ekstremalnych warunkach w tłumiku może tworzyć
się lód.
Aby jeszcze bardziej zmniejszyć ryzyko tworzenia
się lodu podejmij następujące kroki:
♦
Jako środka smarnego używaj Atlas Copco
Breaker and hammer AIR-OIL. Breaker and
hammer AIR-OIL przeciwdziała zamarzaniu.
♦
Używaj separatora wody.
Podłączanie separatora wody
Wąż pneumatyczny między sprężarką a separatorem
wody musi być na tyle długi, aby para wodna ulegała
schłodzeniu i skraplała się w wężu jeszcze przed
dostaniem się do separatora wody.
Przy temperaturach otoczenia poniżej 0°C (32°F)
wąż pneumatyczny musi być na tyle krótki, aby woda
nie dążyła zamarznąć przed dostaniem się do
separatora wody.
Smarowanie
Środek smarny jest bardzo ważny dla funkcjonowania
maszyny i ma duży wpływ na jej trwałość. Jeżeli
maszyna nie ma wbudowanej smarownicy, to podłącz
do węża pneumatycznego osobną smarownicę
zewnętrzną. Zapewnienie dobrego smarowania
wymaga, aby długość węża pneumatycznego między
osobną smarownicą a maszyną pneumatyczną nie
przekraczała 3 m.
Stosuj olej syntetyczny typu Atlas Copco Breaker
and hammer AIR-OIL, lub olej mineralny o
właściwościach odpowiadających zalecanym w
poniższej tabeli.
Lepkość
Zakres
temperatur
(°C)Środek smarny
--30 do +50Breaker and
hammer AIR-OIL
ISO VG 46-68+15 do +50Olej mineralny/olej
syntetyczny
ISO VG 22-32-20 do +15Olej mineralny/olej
syntetyczny
