Atlas Copco TEX 21PE [233/312] Merker
![Atlas Copco TEX 21PE [233/312] Merker](/views2/1340329/page233/bge9.png)
A
D
E
F
G
H
B
C

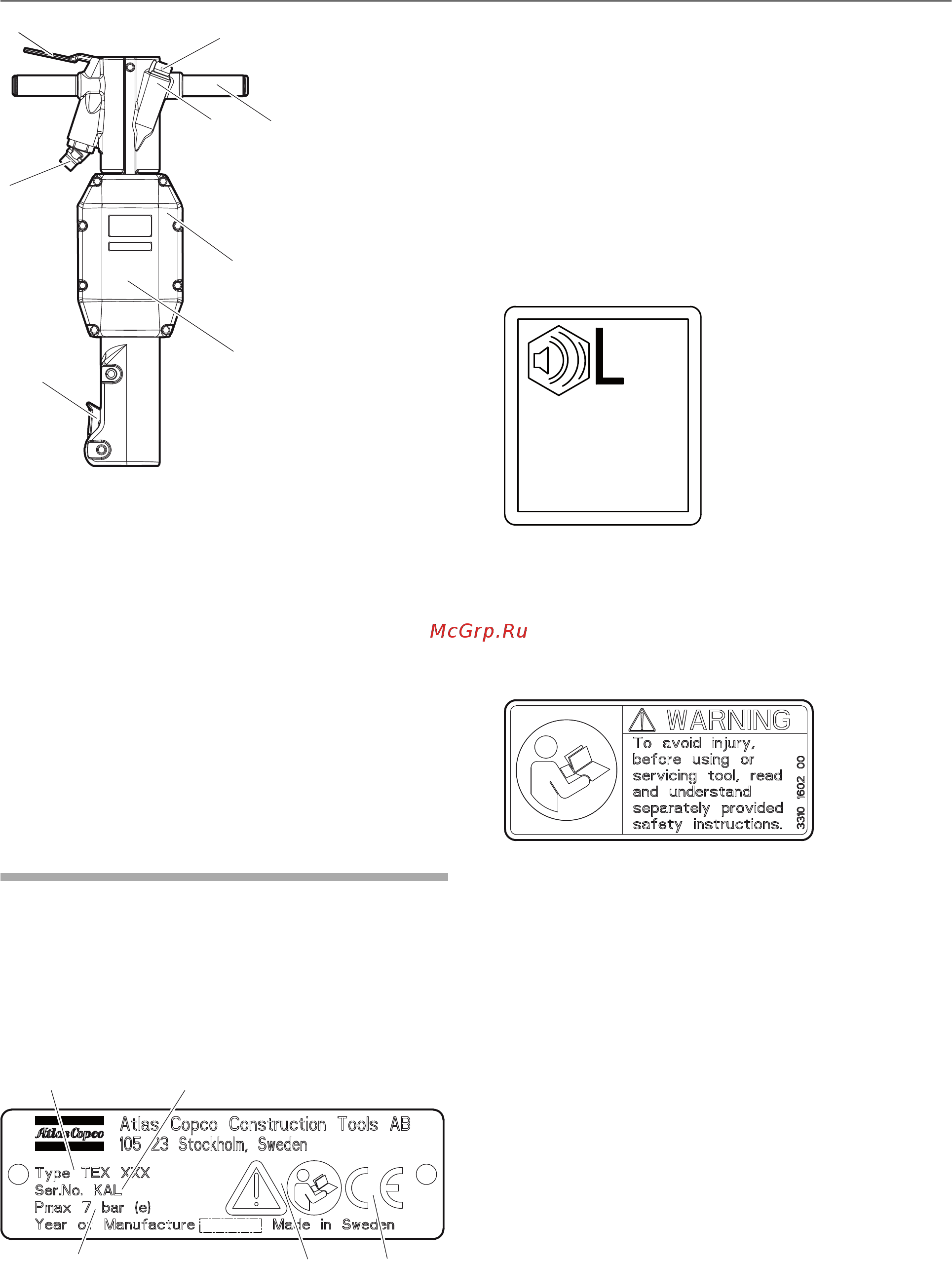

TEX P60, P60S, P90, P90S
A. Luftinntak
B. Smører
C. Oljeplugg
D. Håndtak
E. Lyddemper
F. Avtrekker (start/stopp-anordning)
G. Verktøyholder
H. Sylinder
Merker
Maskinen er utstyrt med merker som inneholder viktig
informasjon om personlig sikkerhet og vedlikehold
av maskinen. Disse merkene skal være i en tilstand
som gjør det enkelt å lese dem. Nye merker kan
bestilles fra reservedellisten.
Typeskilt
A
B
C
D
E
A. Maskintype
B. Maksimalt tillatt lufttrykk
C. Serienummer
D. Varseltrekanten sammen med boksymbolet
betyr at brukeren må lese sikkerhets- og
bruksinstruksjonene før maskinen brukes for
første gang.
E. CE-symbolet betyr at maskinen er CE-godkjent.
Se CE-erklæringen som er medsendt maskinen
for ytterligere informasjon. Hvis CE-symbolet
mangler, betyr det at maskinen ikke er
CE-godkjent.
Støynivåmerke
WA
xxx
dB
Dette merket indikerer garantert støynivåindikator i
henhold til EU-direktiv 2000/14/EC. Se „Tekniske
data“ for nøyaktig støynivå.
Sikkerhetsskilt
Før du begynner å bruke eller utføre service på
maskinen, må du lese og forstå
sikkerhetsinstruksjoner levert separat for å unngå at
det oppstår skade.
233© 2012 Atlas Copco Construction Tools AB | No. 9800 0650 90b | 2012-06-30
Originale instruksjoner
Sikkerhetsinstrukser og bruksanvisningTEX 20PS, 21PE, 32P/PS, 33PE, 39P/PS, 40PE, P60/S,
