Tahattoman käynnistymisen estäminen: katkaise
ensin paineilman tulo kompressorista ja tyhjennä
sitten kone paineilmasta painamalla käynnistys-
ja pysäytyslaitteen käyttökytkintä. Kytke kone irti
voimanlähteestä
♦
Voitele työkalun varsi rasvalla ennen kuin asennat
sen.
♦
Asenna/irrota työkalu.
♦
Sulje työkalunpidike ja tarkista lukitustoiminnon
pitävyys vetämällä paikalleen työnnettyä työkalua
voimakkaasti ulospäin.
Käyttö
VAROITUS Tahaton käynnistäminen
Koneen tahaton käynnistäminen saattaa aiheuttaa
henkilövahingon.
► Koske liipaisimeen vasta käynnistäessäsi konetta.
► Opettele koneen sammuttaminen hätätilanteessa.
► Pysäytä kone välittömästi, jos koneen
voimanlähteen käyttö estyy.

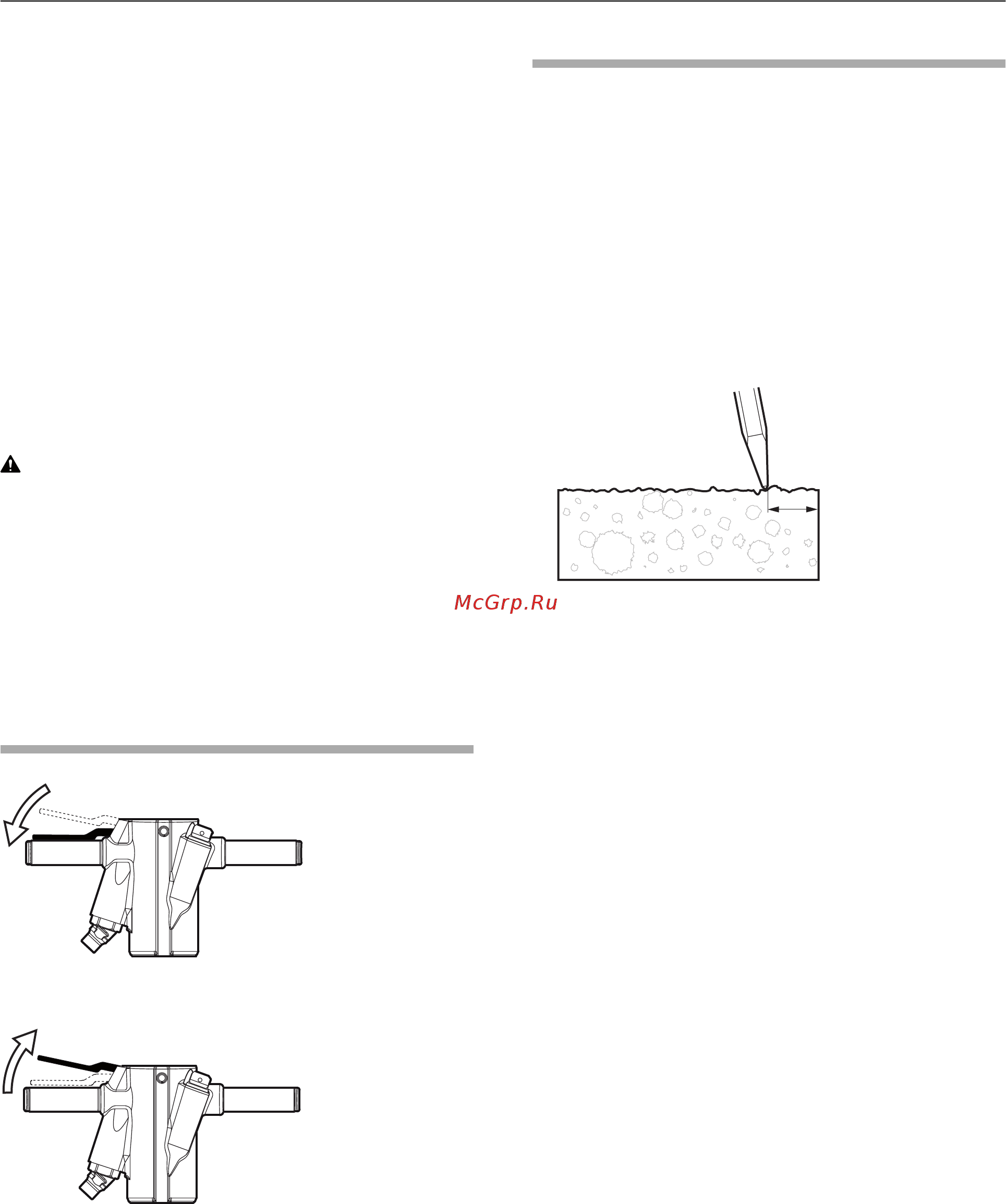

Käynnistys ja pysäytys
Käynnistä iskuvasara painamalla liipaisin pohjaan.
Pysäytä iskuvasara vapauttamalla liipaisin. Liipaisin
palaa automaattisesti pysäytysasentoon.
Käyttö
Työn aloittaminen
♦
Seiso vakaassa asennossa pitäen jalat etäällä
työkalusta.
♦
Paina konetta työkohteeseen, ennen kuin aloitat.
♦
Aloita poraus niin kaukana kulmasta, että kone
pystyy murtamaan materiaalia ilman vipuvoimaa.
♦
Älä koskaan yritä murtaa liian isoja paloja. Säädä
murtamisetäisyys (A) siten, että työkalu ei juutu
kiinni.
A
© 2012 Atlas Copco Construction Tools AB | No. 9800 0650 90b | 2012-06-30
Alkuperäiset ohjeet
192
TEX 20PS, 21PE, 32P/PS, 33PE, 39P/PS, 40PE, P60/S,
P90/S
Turvallisuusohjeet ja käyttöohje
