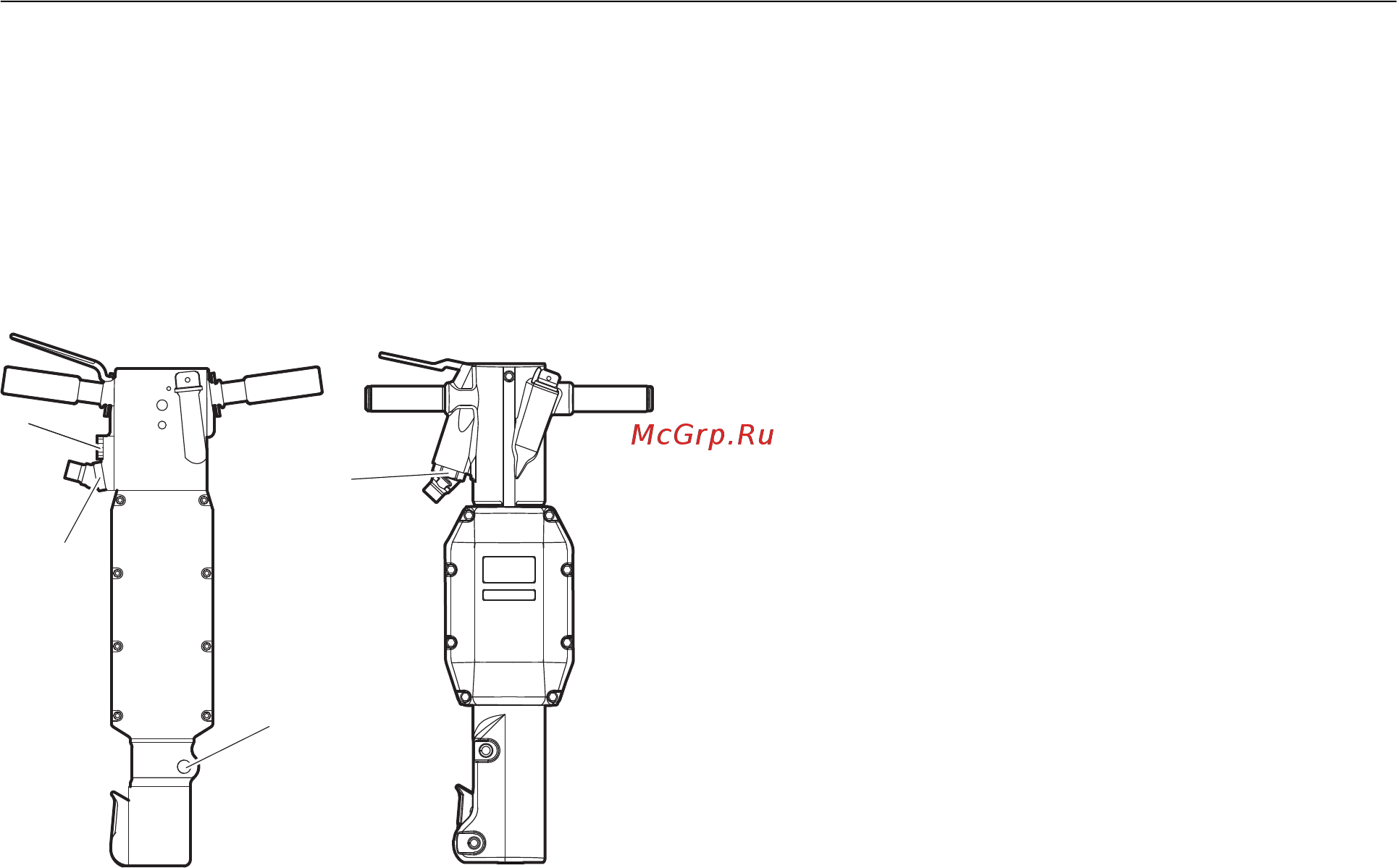

TEX 20PS, 21PE
A. Écrou, 140 Nm
B. Raccord, 200 Nm, utilisez de la Loctite® 263™
(Loctite est une marque déposée de Henkel
Corporation. 263 est une marque déposée de
Henkel Corporation.)
C. Écrou de blocage, 70 Nm
B
C
A
B
TEX 32P, 32PS, 33PE, 39P, 39PS, 40PE, P60,
P60S, P90, P90S
A. Bouchon à vis, 200 Nm
B. Raccord, 200 Nm. Écrou tournant, utilisez de
la Loctite® 263™ (Loctite est une marque
déposée de Henkel Corporation. 263 est une
marque déposée de Henkel Corporation.)
C. Écrou, 350 Nm
Recherche de pannes
Si la machine pneumatique ne démarre pas ou si
elle a une puissance faible ou une performance
irrégulière, vérifiez les points suivants.
♦
Vérifiez que l'outil d'insertion utilisé possède la
bonne taille de tige.
♦
Vérifiez que la machine pneumatique reçoit la
quantité correcte de lubrifiant. Une lubrification
excessive peut causer des problèmes de
démarrage, une puissance faible ou une
performance irrégulière.
♦
Vérifiez que le système d'air comprimé fournit à
la machine une pression d’air suffisante pour
assurer la puissance maximale.
♦
Vérifiez que les dimensions et la longueur du
flexible d'air sont conformes aux
recommandations. Voir « Installation ».
♦
En cas de risque de gel, vérifiez que les ports
d'échappement de la machine ne sont pas
bloqués.
♦
Si le fonctionnement de la machine n'est toujours
pas satisfaisant après cette procédure, contactez
un atelier homologué.
Stockage
● Avant de l'entreposer, nettoyez minutieusement
la machine afin d'éviter toute exposition aux
substances dangereuses. Voir « Dangers liés aux
poussières et aux fumées ».
● Versez environ
1
⁄
2
oz (5 cl) d'huile directement
dans l'embout de prise d'air, reliez la machine à
l'alimentation d'air comprimé et laissez-la
fonctionner pendant quelques secondes.
● Stockez toujours la machine dans un endroit sec.
Destruction d'une machine
usagée
Toute machine usagée doit être traitée et détruite de
telle manière que la plus grande partie des matériaux
puisse être recyclée et que tout impact négatif sur
l'environnement soit aussi faible que possible, et
conformément aux réglementations locales.
© 2012 Atlas Copco Construction Tools AB | No. 9800 0650 90b | 2012-06-30
Instructions d’origine
42
TEX 20PS, 21PE, 32P/PS, 33PE, 39P/PS, 40PE, P60/S,
P90/S
Prescriptions de sécurité et instructions pour
l’opérateur
