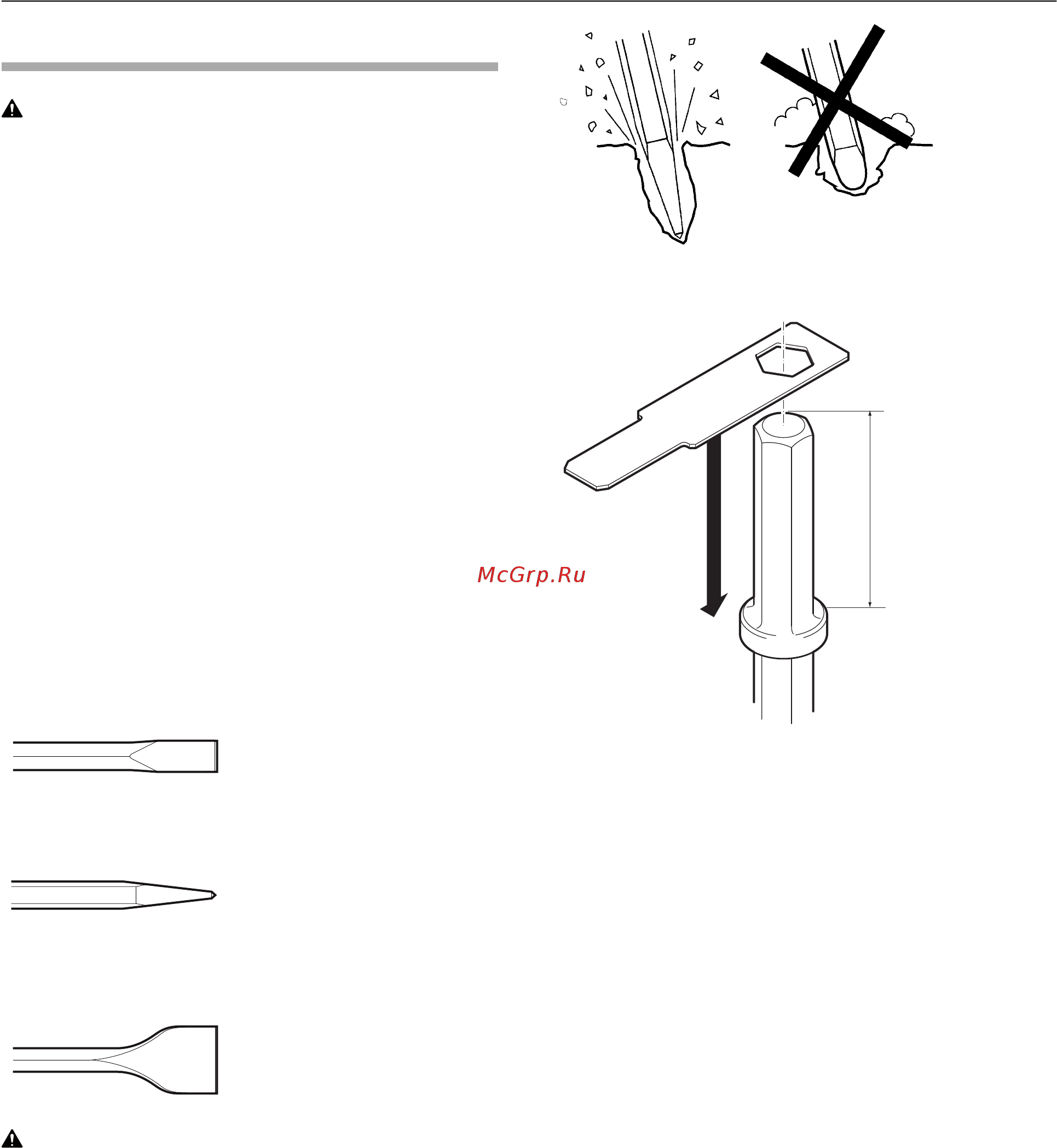

Insatsverktyg
OBSERVERA Varmt insatsverktyg
Spetsen på insatsverktyget kan bli varmt och vasst
under användning. Att vidröra spetsen kan leda till
bränn- eller skärskador.
► Ta inte på ett varmt eller vasst insatsverktyg.
► Vänta tills insatsverktyget har svalnat innan du
utför något underhåll på maskinen.
OBS! Kyl inte ett varmt insatsverktyg i vatten då
detta kan försvaga verktyget och orsaka förtida fel.
Välja rätt insatsverktyg
Rätt insatsverktyg är en förutsättning för att maskinen
ska fungera bra. För att undvika onödiga skador på
maskinen är det viktigt att välja insatsverktyg av hög
kvalitet.
Maskinen kan gå sönder om du använder fel
insatsverktyg.
Rekommenderade insatsverktyg finns angivna i
maskinens reservdelslista.
Flatmejsel
Flatmejsel bör användas vid
rivning och skärarbete i betong
och andra hårda material.
Pikmejsel
Pikmejseln används endast för
håltagning i betong och andra
hårda material.
Bredmejsel
Bredmejseln används för mjuka
material som till exempel asfalt
och frusen mark.
VARNING Vibrationsfaror
Insatsverktyg som inte möter de nedanstående
kraven gör att arbetet tar längre tid att utföra och kan
leda till ökade vibrationer. Slitna insatsverktyg gör
dessutom att arbetet tar längre tid.
► Se till att insatsverktyget är i bra skick, inte är
utslitet och har rätt storlek.
► Använd alltid vassa insatsverktyg för att arbeta
effektivt.
Kontroll av slitage på verktygsnacken
A
B
Använd en tolk som motsvarar insatsverktygets
nackstorlek. Se ”Tekniska specifikationer” för rätt
nackdimension på insatsverktyget.
● Kontrollera om tolkens hål (A) går att trycka ner
på insatsverktygets nacke. Om så är fallet är
nacken utsliten och insatsverktyget måste bytas.
● Kontrollera att längden (B) stämmer överens med
den beställda maskintypen.
Montera och demontera insatsverktyget
Följ alltid nedanstående instruktioner när du
monterar/tar bort insatsverktyget:
♦
För att förhindra en oavsiktlig start av maskinen:
stäng av tryckluftsförsörjningen och avlufta
maskinen genom att aktivera start- och
stoppanordningen. Koppla bort maskinen från
strömförsörjningen.
♦
Smörj verktygsnacken med smörjfett innan du
monterar insatsverktyget.
♦
Montera/ta loss insatsverktyget.
♦
Stäng huven och kontrollera låsfunktionen genom
att dra insatsverktyget utåt med kraft.
257© 2012 Atlas Copco Construction Tools AB | No. 9800 0650 90b | 2012-06-30
