22
Polski
(2) Uchwyt zaciskowy (8 × 6)
(3) Prowadnica okrojnika (Rys. 14)
(4) Uchwyt zaciskowy (8 mm)
(5) Uchwyt zaciskowy (1/4”)
(6) Pokrętło precyzyjnej regulacji (Rys. 17)
Wyposażenie standardowe może ulec zmianie bez
uprzedzenia.
ZASTOSOWANIE
Prace stolarskie związane ze żłobkowaniem i
ukosowaniem.
PRZED UŻYCIEM
1. Żródło mocy
Upewnij się, że żródło mocy jest zgodne z wymogami
mocy zaznaczonymi przy nazwie produktu.
2. Przełącznik
Upewnij się, że przełącznik jest wyłączony (pozycja
OFF). Jeśli wtyczka jest włączona do prądu podczas
gdy przełącznik jest włączony (pozycja ON), narzędzie
zacznie działać natychmiast, co może spowodować
poważny wypadek.
3. Przedłużacz
Kiedy miejsce pracy znajduje się daleko od żródła
prądu, użyj przedłużacza o wystarczającym przekroju.
Przedłużacz powinien być tak krótki jak tylko jest to
możliwe.
MONTAŻ I DEMONTAŻ FREZU
OSTRZEŻENIE
Aby uniknąć zagrożenia, należy upewnić się, że
wyłącznik jest w pozycji OFF, oraz wyjąć wtyczkę z
gniazdka zasilania.
1. Montaż frezów
(1) Wyczyścić i wsunąć do oporu chwyt frezu w uchwyt
zaciskowy, a następnie wysunąć około 2 mm.
(2) Po wsunięciu frezu, przyciskając jednocześnie kołek
blokujący wału, należy za pomocą klucza 23 mm
dokręcić mocno uchwyt zaciskowy w kierunku zgodnym
z ruchem wskazówek zegara. (patrząc od dołu
urządzenia). (Rys. 1)
UWAGA
Należy upewnić się, że po zamontowaniu frezu uchwyt
zaciskowy jest mocno dokręcony. W przeciwnym razie
może dojść do uszkodzenia uchwytu zaciskowego.
Należy upewnić się, że po dokręceniu uchwytu
zaciskowego kołek blokujący nie znajduje się w wale.
W przeciwnym razie może dojść do uszkodzenia
uchwytu zaciskowego, kołka blokującego lub wału.

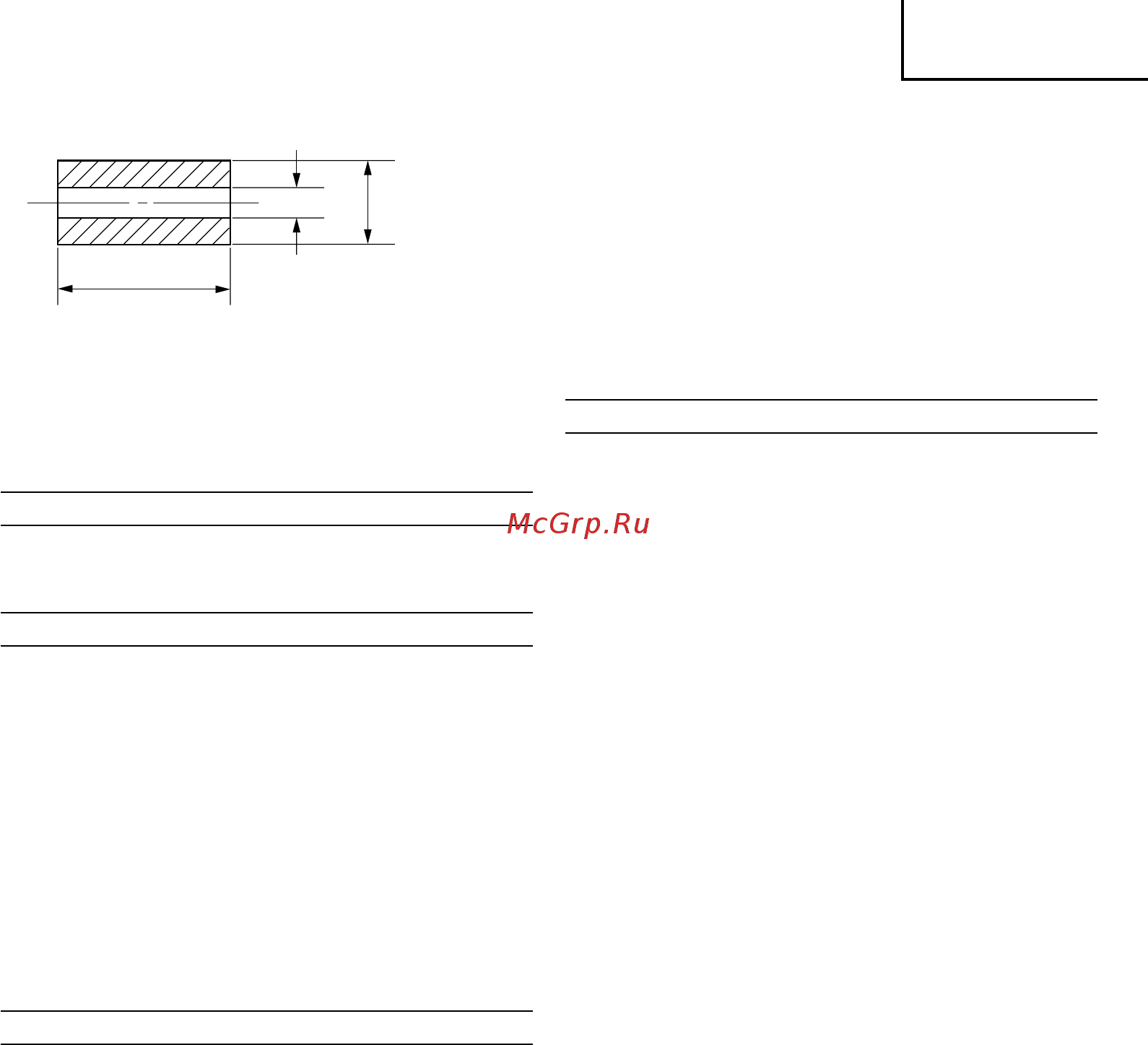

(3) Montując frez o długości 6 mm w uchwycie zaciskowym
o głębokości 8 mm, należy pamiętać, aby użyć tulei
uchwytu zaciskowego. Przed umieszczeniem frezu w
tulei uchwytu zaciskowego należy wsunąć tuleję w
uchwyt zaciskowy. Dokręcić mocno uchwyt zaciskowy,
tak jak opisano w kroku (1) i (2).
2. Demontaż frezów
Aby zdemontować frez, należy wykonać w odwrotnej
kolejności wszystkie czynności wymagane przy jego
montażu.
UWAGA
Należy upewnić się, że po dokręceniu uchwytu
zaciskowego kołek blokujący nie znajduje się w wale.
W przeciwnym razie może dojść do uszkodzenia
uchwytu zaciskowego, kołka blokującego lub wału.
OBSŁUGA FREZARKI PIONOWEJ
1. Regulacja głębokości cięcia (Rys. 2)
(1) Aby wyregulować głębokość frezowania, należy użyć
prowadnicy dystansowej.
1 Ustawić urządzenie na płaskiej drewnianej powierzchni.
2 Przekręcić element dystansowy, tak aby jego część
bez zamocowanej śruby regulacji głębokości cięcia
zbiegła się z dolną częścią prowadnicy dystansowej.
Poluzować pokrętło zaciskowe prowadnicy, tak aby ta
zetknęła się z elementem dystansowym.
3 Poluzować dźwignię blokady i docisnąć urządzenie,
tak aby frez tylko dotykał powierzchni. Następnie
zacisnąć dźwignię blokady. (Rys. 3)
4 Dokręcić pokrętło zaciskowe prowadnicy. Ustawić
wskaźnik głębokości w punkcie „0” podziałki.
5 Poluzować pokrętło zaciskowe prowadnicy i ustawić
wskaźnik głębokości cięcia odpowiednio względem
podziałki. Dokręcić pokrętło zaciskowe prowadnicy.
6 Aby osiągnąć wybraną głębokość cięcia, należy
poluzować dźwignię blokady i docisnąć urządzenie do
elementu dystansowego.
(2) Tak jak pokazano to na Rys. 4 (a), poluzowanie dwóch
śrub gwintowanej kolumny po poluzowaniu dźwigni
blokady umożliwia przesunięcie narzędzia w dół i
ustawienie frezu w pozycji końcowej. Jest to pomocne
przy przesuwaniu frezarki w celu odpowiedniego
ustawienia frezu.
Aby zabezpieczyć głębokość frezowania, należy
dokręcić górną i dolną śrubę, jak pokazano na Rys.
4 (b).
(3) Jeśli do ustawienia głębokości frezowania nie jest
wykorzystywana podziałka, aby umożliwić pracę, należy
odciągnąć prowadnicę dystansową.
2. Element dystansowy (Rys. 5)
Dwie przytwierdzone do elementu dystansowego śruby
regulacji głębokości cięcia mogą być jednocześnie
wyregulowane do trzech różnych głębokości cięcia. Za
pomocą klucza należy dokręcić nakrętki, tak aby śruby
regulacji głębokości cięcia nie poluzowały się.
3. Prowadzenie frezarki
OSTRZEŻENIE
Aby uniknąć zagrożenia, należy upewnić się, że
wyłącznik jest w pozycji OFF, oraz wyjąć wtyczkę z
gniazdka zasilania.
(1) Prowadnica wzornika
Wykonując na podstawie wzornika dużą ilość
identycznych elementów, należy używać prowadnicy
wzornika.
Prowadnicę wzornika należy przymocować do podstawy
frezarki za pomocą dwóch dodatkowych śrub, jak
pokazano na Rys. 6. Jednocześnie należy się upewnić,
że krawędź prowadząca prowadnicy wzornika jest
20 mm
6
mm
8 mm
