Chicago Pneumatic CP716 [14/32] Ограниченная гарантия изготовителя

CP716

Пневматический отбойный молоток серии

Русский

(Russian)

ОГРАНИЧЕННАЯ ГАРАНТИЯ ИЗГОТОВИТЕЛЯ

Ограниченная гарантия: На “Продукты” компании Chicago Pneumatic

Tool Co. LLC (в дальнейшем - “компания CP”) распространяется гарантия

отсутствия дефектов материалов и производственных дефектов сроком

1 год со дня приобретения. Настоящая Гарантия распространяется

только на Продукты, приобретенным в новом состоянии у компании CP

или у ее уполномоченных торговых посредников. Безусловно настоящая

Гарантия не распространяется на продукты, которые использовались не

по назначению или с нарушением правил, подвергались изменению или

ремонту не компанией CP или ее уполномоченными обслуживающими

представителями, а иными лицами. Если в течение 1 года после

покупки у Продукта компании CP выявляется дефект материала или

производственный дефект, такой продукт следует возвратить в любой

сервисный центр завода компании CP или уполномоченный сервисный

центр, обслуживающий инструменты компании CP, оплатив транспортные

расходы и приложив к посылке сведения о ваших имени и адресе,

достаточное доказательство даты покупки и краткое описание дефекта.

Компания CP может по своему выбору бесплатно отремонтировать или

заменить дефектный Продукт. Производство ремонтных работ или замена

в описанном выше порядке гарантируется на весь остаток первоначального

гарантийного периода. Исключительная ответственность компании CP

и ваше исключительное право на компенсацию по условиям настоящей

Гарантии ограничивается ремонтом или заменой дефектного Продукта.

(Компания CP не дает никаких иных гарантий, выраженных в явном

виде или подразумеваемых, и не должна нести ответственность

за случайные, косвенные, фактические или любые иные убытки,

затраты или издержки, исключая затраты на ремонт или замену в

описанном выше порядке.)

Оригинальная инструкция по эксплуатации

копирование всего или части содержания настоящего документа запрещается.

Этот запрет распространяется в частности на товарные знаки, обозначения

моделей, каталожные номера и чертежи. Используйте исключительно детали,

официально разрешенные изготовителем. Действие гарантийных обязательств или

ответственности за продукт не распространяется на случаи любого повреждения

или отказа в работе, вызванного применением деталей, не относящихся к

официально разрешенным изготовителем.

Технические данные

Хвост размером 0,401 дюйма (10 мм)

Давление воздуха 90 фунт-сил/кв. дюйм (6,3 бара)

Диаметр и ход: 3/4 x 2,25in. (19 x 58mm)

BPM: 3500

Заявленные шумовые и вибрационные

характеристики *

Уровень звукового давления 103 дБ(A), Неопределенность3 дБА в

соответствии с EN ISO 15744. Для нормирования акустической энергии

добавьте 11 дБ(A).

Вибрационное ускорение;

a= 5,5 m/s

, Неопределенность k= 1,9 m/s

, re. ISO 28927-9

Заявленные шумовые и вибрационные характеристики

Все значения являются действительными на дату настоящей публикации.

Для получения дальнейшей информации посетите веб-сайт cp.com.

Эти заявленные параметры были получены при испытаниях, проведенных

в лабораторных условиях и соответствующих указанным стандартам,

и недостаточны для использования в оценках риска. Параметры,

измеренные на индивидуальных рабочих местах, могут иметь более

высокие значения по сравнению с заявленными значениями. Фактические

параметры воздействия и риск причинения вреда отдельным лицам носят

индивидуальный характер и зависят от приемов работы, обрабатываемой

заготовки и особенностей рабочего места, а также от длительности

воздействия и физического состояния пользователя. Наша компания,

Chicago Pneumatic, не может нести ответственность за последствия

использования заявленных параметров, а не параметров, отражающих

фактическое воздействие, в оценке риска в ситуации, которая создается

на индивидуальном рабочем месте и которая находится вне нашего

контроля.

При неправильной работе с этим инструментом он может вызвать

вибрационный синдром рук/кистей. Рукомендации EU по вибрационному

синдрому рук/кистей можно найти здесь:

www.pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_

sheet_0111.pdf

Мы рекомендуем программу контроля за здоровьем, которая

обеспечивает раннее обнаружение симптомов вредного воздействия

вибрации и позволяет своевременно пересмотреть процеду ры

обслуживания, чтобы предотвратить дальней-шее ухудшение.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Тип машины:

Автоматический инструмент с хвостом размером 0,401 дюйма для

использования со штробером и различными принадлежностями размером

0,401 дюйма. - Использование в других целях запрещено.

Требования к снабжению воздухом

1. Подводите к инструменту чистый и сухой воздух под избыточным

давлением 90 фунт-сил/кв. дюйм (6,3 бара). Более высокое давление

резко сокращает срок службы инструмента.

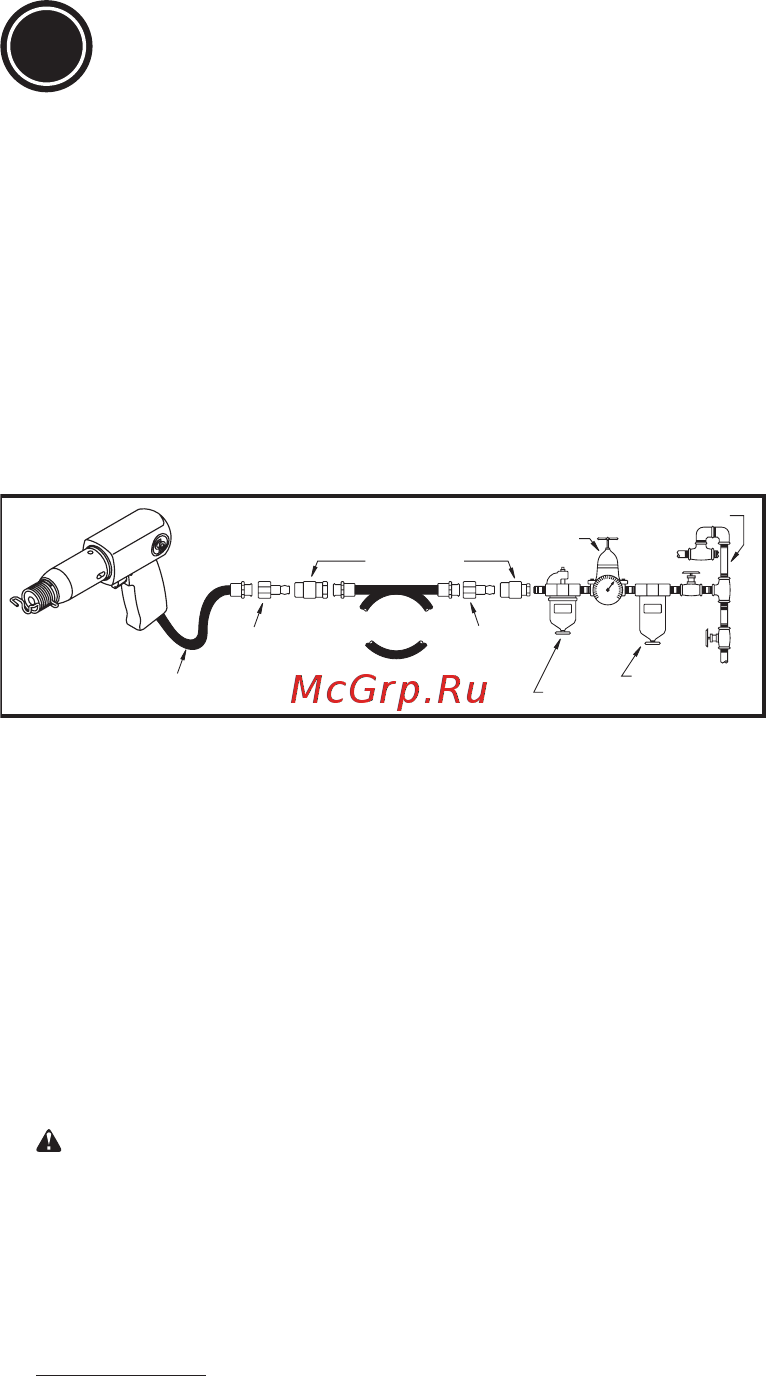

2. Инструмент присоединяется к воздушной магистрали при помощи

трубной обвязки, шланга и изделий арматуры, размеры которых

указаны на схеме.

Смазывание

1. Используйте маслёнку пневмомагистрали, заправленную маслом

SAE #10 и настроенную на подачу двух капель в минуту. Если

использование маслёнки пневмомагистрали невозможно, раз в день

добавляйте во впускной канал масло для пневматических двигателей.

2. Не рекомендуется применять синтетические масла для смазки

воздушных магистралей из-за возможности повреждения сальников,

уплотнительных колец, шланга, лопаток ротора и корпусов

лубрикатора и фильтра, изготовленных из поликарбоната.

Эксплуатация

1. Для того, чтобы вставить долото, отожмите в сторону хомут на

держателе, вставьте долото в цилиндр и отпустите хомут.

2. Прижмите долото к обрабатываемой поверхности режущей кромкой и

надавите на спусковой механизм.

Внимание: Не следует включать инструмент без долота в

цилиндре или допускать выход долота из цилиндра. Удар поршня

по стенке цилиндра приведет к внутренним повреждениям.

Техническое обслуживание

1. При ежедневном использовании станка, разбирайте и осматривайте

его раз в 3 (три) месяца. Заменяйте поврежденные или изношенные

детали.

2. В спецификации быстроизнашивающиеся детали выделены

подчеркиванием.

3. Грязь и смолистые отложения способствуют снижению мощности

инструмента. Для решения проблемы промойте инструмент маслом,

очищающим от смолистых веществ. При нормальном состоянии,

выявленном внешним осмотром, следует разобрать инструмент,

заменить изношенные или поврежденные детали, выполнить очистку,

повторную сборку и смазку инструмента.

1/2" (12 mm)

3/8" (10mm)

CA048361 (1/2")

CA048362 (1/2")

CA048360 (1/2")

3/8" (10mm)
