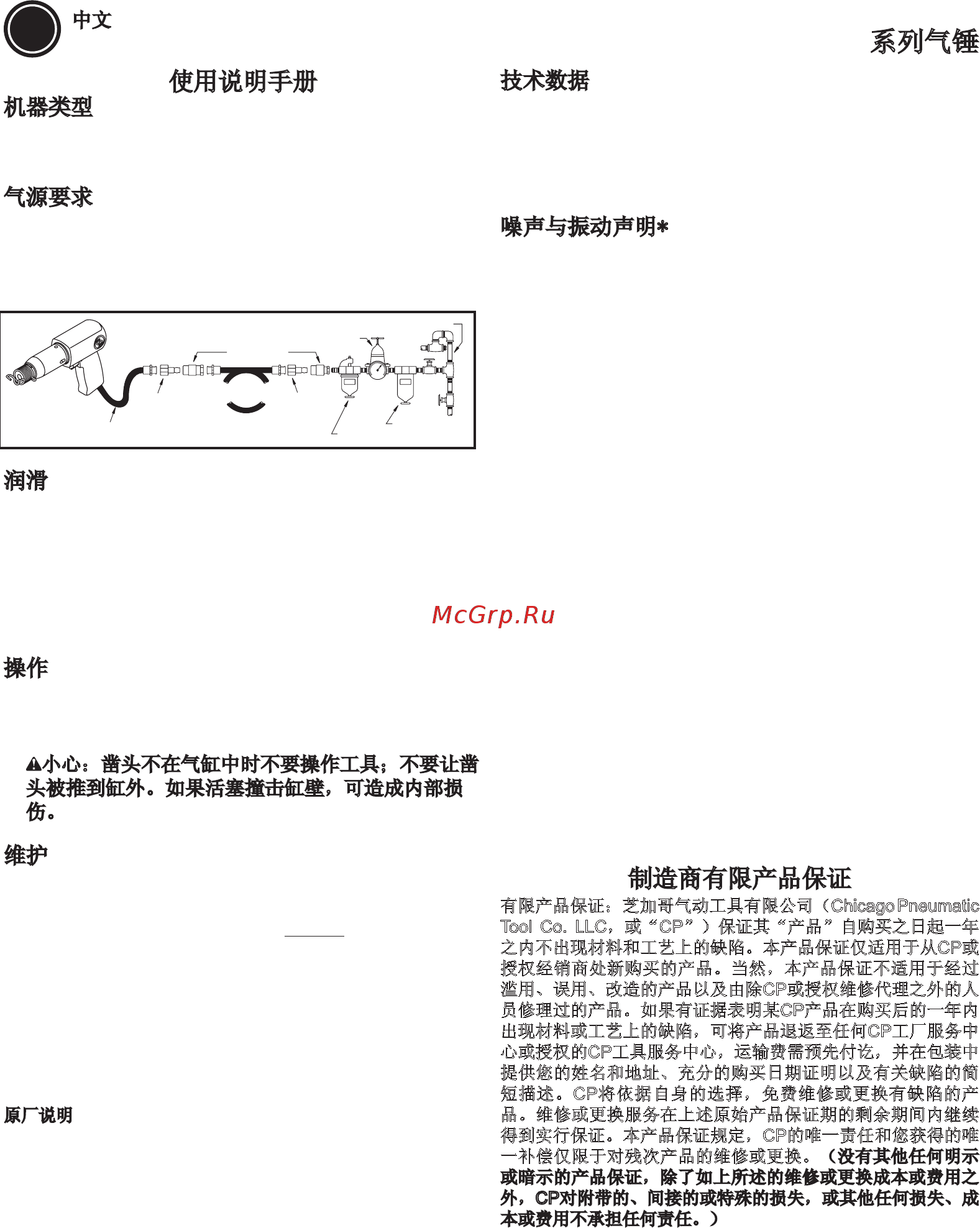

CP716
系列气锤
使用说明手册
机器类型
柄部为0.401英寸的动力工具，用于风凿和各种 柄部为
0.401英寸的附件 – 不得用作其它用途。
气源要求
1. 工具应配备90 psig (6.3 bar)的洁净干空气。较高的
压力会大幅度降低工具的使用寿命。
2. 按照下图所示的尺寸，用管道、软管和接头来连接
工具和空气管线。
润滑
1. 使用配合SAE #10 机油的空气管路润滑机，调节至
每分钟两滴。如果空气管路润滑机无法使用，可每
天在入口处加一次空气马达机油。
2. 不建议使用合成油品润滑空气管线，因为可能损坏
密封、O型环、软管、转子叶片和聚碳酸酯加油器/
过滤器碗。
操作
1. 插入凿头时，将紧固件上的环压向一边，把凿头推
入汽缸，然后将环松开。
2. 将凿头的刃口顶在工件上，扣动开关。
小心：凿头不在气缸中时不要操作工具；不要让凿
头被推到缸外。如果活塞撞击缸壁，可造成内部损
伤。
维护
1. 如果工具每天使用，应每三(3)个月拆开检查一次。
更换损坏或磨损的部件。
2. 高度磨损部件在部件列表中以下划线标示。
3. 垢污和胶质会削弱工具的动力。若要纠正此问题，
请用橡胶溶剂油冲洗工具。如果外部条件正常，可
拆开工具，更换磨损或损坏的零件，加以清洁，然
后重新组装并重新润滑。
技术数据
0.401 英寸 (10 毫米) 柄部
空气压力 90 psi (6.3 bar)
缸径与冲程: 3/4 x 2.25in. (19 x 58mm)
BPM: 3500
噪声与振动声明*
声压级 103 dB(A), 不确定性 3 分贝(A)，根据 EN ISO
15744。对于声能，增加 11 dB(A)。
振动值;
a= 5.5 m/s
2
, 不确定性 k= 1.9 m/s
2
, re. ISO 28927-9
噪声与振动声明
所有值均以发行日时的参数为准。您可登录cp.com了解
最近信息。
这些公布数值从符合所声明标准的实验室典型测试中获
取，不足以用于进行风险评估。在个别工作场所中所测
量的数值可能比公布的数值更高。个别使用者所经历的
实际暴露数值和伤害风险具有其独特性，并依据使用者
的工作方式、工件以及工作站的设计，以及使用者的暴
露时间和身体条件而各有差异。我们，芝加哥气动工具
有限公司，不能因使用公布数值而非反映实际暴露量数
值而承担任何后果，也不对非我方控制下的工作场所条
件内的个别风险评价承担责任。
如该工具使用不当，会引起手臂震动综合征。您可登
录www.pneurop.eu/uploads/documents/pdf/PN3-02-
NV_Declaration_info_sheet_0111.pdf获得应对震动的
EU指南。
我们建议对由噪音和震动引起的早期症状要及时进行
健康体检，以对操作程序进行调整，避免将来的身体
的损害。
制造商有限产品保证
有限产品保证：芝加哥气动工具有限公司（Chicago Pneumatic
Tool Co. LLC，或“CP”）保证其“产品”自购买之日起一年
之内不出现材料和工艺上的缺陷。本产品保证仅适用于从CP或
授权经销商处新购买的产品。当然，本产品保证不适用于经过
滥用、误用、改造的产品以及由除CP或授权维修代理之外的人
员修理过的产品。如果有证据表明某CP产品在购买后的一年内
出现材料或工艺上的缺陷，可将产品退返至任何CP工厂服务中
心或授权的CP工具服务中心，运输费需预先付讫，并在包装中
提供您的姓名和地址、充分的购买日期证明以及有关缺陷的简
短描述。CP将依据自身的选择，免费维修或更换有缺陷的产
品。维修或更换服务在上述原始产品保证期的剩余期间内继续
得到实行保证。本产品保证规定，CP的唯一责任和您获得的唯
一补偿仅限于对残次产品的维修或更换。（没有其他任何明示
或暗示的产品保证，除了如上所述的维修或更换成本或费用之
外，CP对附带的、间接的或特殊的损失，或其他任何损失、成
本或费用不承担任何责任。）
原厂说明
Copyright 2011, Chicago Pneumatic Tool Co. LLC
保留所有权利。未经授权，禁止对本文内容或当中任何部分进
行使用或复制。本规定尤其适用于商标、型号名称、部件号和
图纸。只能使用经过授权的部件。因使用未授权部件而导致的
任何损失或机能失常不受产品保证或产品义务的保障。
中文
(Chinese)
ZH
1/2" (12 mm)
3/8" (10mm)
3/8" (10mm)
3/8" (10mm)
CA048361 (1/2")
CA048362 (1/2")
CA048360 (1/2")
3/8" (10mm)
3/8" (10mm)
