Chicago Pneumatic CP716 [5/32] Guide d utilisation

Français

(French)

CP716

Marteau Pneumatique

LIMITES DE LA GARANTIE DU FABRICANT

Limitation de garantie: Les “Produits” de la société Chicago Pneumatic

Tool Co. LLC (“CP”) sont garantis contre tous vices de matériel et de

fabrication pour une période d’un an à partir de la date d’achat. Ladite

garantie s’applique uniquement aux produits achetés auprès de Chicago

Pneumatic et de ses revendeurs agréés. En sont exclus les produits

soumis à un usage impropre ou abusif, modiés ou réparés par des

personnes non employées par Chicago Pneumatic ou ses unités de

service agréés. Si un produit Chicago Pneumatic présente un vice de

matériel ou de fabrication, renvoyez-le au centre de service Chicago

Pneumatic ou au centre agréé de votre choix en port payé, en indiquant

vos nom et adresse et en incluant un justicatif de la date d’achat ainsi

qu’une brève description du défaut. Chicago Pneumatic remplacera

ou réparera gratuitement, à sa discrétion, le produit défectueux. Les

réparations ou produits de remplacement seront garantis selon les

termes ci-dessus pour le reste de la durée de la garantie d’origine. La

responsabilité de Chicago Pneumatic et vos prétentions concernant la

présente garantie se limitent à la réparation ou au remplacement du

produit mis en cause. (Toute autre garantie, implicite ou explicite

est exclue. Chicago Pneumatic ne peut en aucun cas être tenu

responsable des dommages accidentels, indirects ou autres, ni

des frais encourus à l’exception du coût de la réparation ou du

remplacement dans les cas stipulés ci-dessus.)

Instructions originales

du contenu ou d’une partie du contenu est interdite. Cette restriction

s’applique en particulier aux marques de commerce, dénominations de

modéle, numéros de piéce et plans. N’utiliser que des piéces autorisées.

Aucun dégât ou défaut de fonctionnement résultant de l’utilisation de

piéces non autorisées n’est couvert par la Garantie ou la Responsabilité

de produits.

Caractéristiques

arbre de 10 mm (0,401 po)

Pression d’air requise de 6,3 bar (90 psi)

Alésage et course de 3/4 x 2,25in. (19 x 58mm)

BPM: 3500

Niveaux de bruit et de vibrations*

Pression acoustique 103 dB(A), incertitude 3 dB(A), conformément à

EN ISO 15744. Pour la puissance acoustique ajouter 11 dB (A).

Vibrations;

a= 5,5 m/s², incertitude k= 1,9 m/s², re. ISO 28927-9

Niveau de bruit et émission de vibration déclarés

Toutes les valeurs sont celles connues à la date de

publication du présent document. Pour obtenir les

renseignements les plus récents, visiter le www.cp.com

Ces valeurs ont été obtenues par des essais en laboratoire

conformément aux normes indiquées; elles ne peuvent pas être

utilisées pour l’évaluation des risques. Les valeurs mesurées sur

les lieux de travail individuels peuvent être supérieures aux valeurs

indiquées. Les valeurs d’exposition et le risque de préjudice réels

dépendent de l’utilisateur et de sa condition physique, de la méthode

de travail utilisée, de la pièce de travail, de la conception de la station

de travail et du temps d’exposition. Chicago Pneumatic ne saurait

être tenue responsable des conséquences de l’utilisation des valeurs

ci-dessus au lieu des valeurs représentatives de l’exposition réelle,

dans les études de risques individuelles sur les lieux de travail qui

échappent à notre contrôle. Cet outil peut provoquer des Troubles

Musculo-Squelettiques, si son utilisation n’est pas correcte. Un guide

communautaire de la prévention des TMS peut être trouvé sur le

site :

www.pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_

info_sheet_0111.pdf

Nous recommandons un programme de surveillance de la santé

pour détecter les premiers symptômes se rapportant au bruit ou à

l’exposition aux vibrations, et de modier les conditions travail pour

aider à prévenir les troubles à venir.

GUIDE D’UTILISATION

Catégorie:

Outil pneumatique avec arbre de 10 mm (0,401 po) pour utilisation

avec un burin et autres accessoires de 10 mm (0,401 po). - Aucune

autre utilisation n’est autorisée.

Alimentation en air comprimé

1. Cet outil doit être alimenté en air pur et sec à une pression de

6,3 bar (90 psi). Une pression plus élevée entraînerait une usure

nettement plus rapide.

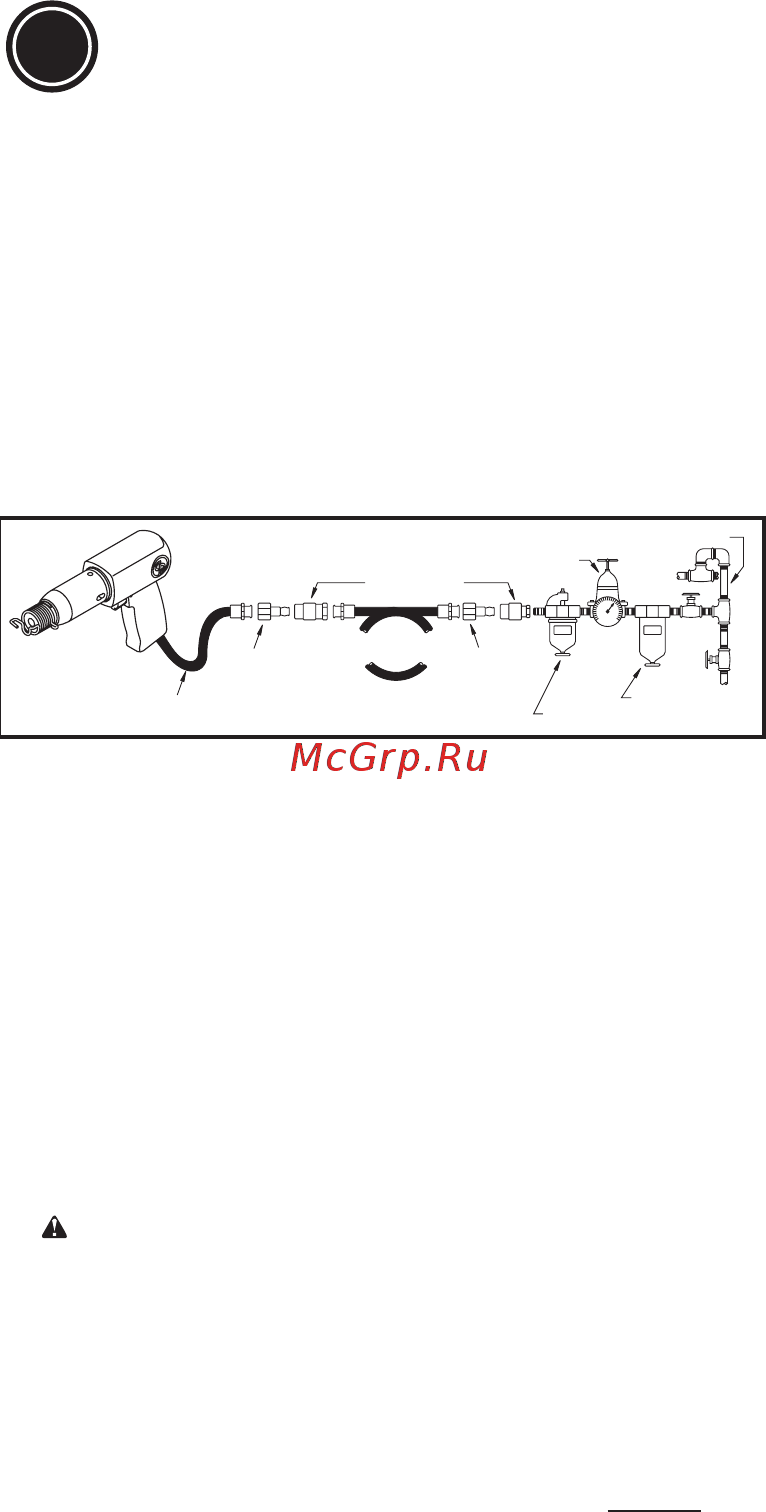

2. Reliez l’outil à la ligne d’air en utilisant la conduite, le tuyau et les

raccords dans les dimensions indiquées dans le schéma.

Lubrication

1. Utilisez un lubricateur sur la canalisation d’air réglé pour

dispenser deux gouttes d’huile SAE #10 par minute. Si vous ne

pouvez pas utiliser un lubricateur sur la conduite d’air, ajoutez de

l’huile de moteur dans l’unité d’admission une fois par jour.

2. Il est recommandé de ne pas utiliser d’huiles synthétiques pour

la lubrication sur la canalisation d’air pour ne pas endommager

les joints, o-rings, tuyau, pales du rotor et les auges de ltre/

lubricateur en polycarbonate.

Fonctionnement

1. Pour insérer le burin, poussez la boucle du burin sur le côté,

poussez le burin dans le cylindre et relâchez la boucle.

2. Placez le bord coupant du burin contre la pièce et appuyez sur la

gâchette.

Attention: n’utilisez pas l’outil si le burin ne se trouve pas

dans le cylindre et ne laissez pas le burin sortir du cylindre.

Des dommages internes surviendront si le piston touche la

paroi du cylindre.

Entretien

1. Démontez et vériez le moteur pneumatique et le montage du

régulateur tous les trois mois si l’outil est utilisé quotidiennement.

Changez les pièces usées ou abîmées.

2. Le nom des pièces soumises à une forte usure est souligné dans

la liste des pièces.

3. Les dépôts de saleté ou de gomme diminuent la puissance de

l’outil. Pour éviter cela, rincer l’outil avec une huile de nettoyage.

Si l’extérieur de l’outil est en bon état, démontez l’outil, remplacez

les pièces usées ou abîmées, nettoyez, assemblez et lubriez à

nouveau.

1/2" (12 mm)

3/8" (10mm)

CA048361 (1/2")

CA048362 (1/2")

CA048360 (1/2")

3/8" (10mm)
