CP716
Preßlufthammer
BEFRISTETE HERSTELLERGARANTIE
Befristete Garantie: Die Chicago Pneumatics Tool Co. LLC (im folgenden
“CP” genannt) garantiert für ein Jahr ab Kaufdatum, daß die “Produkte”
frei von Material-und Verarbeitungsschäden sind. Die Garantie gilt nur
für Produkte, die neu von CP oder einem autorisierten Händler gekauft
wurden. Die Garantie erlischt für Produkte, die unsachgemäß eingesetzt
oder behandelt, modiziert oder von einer Person, die nicht CP oder einem
von CP autorisierten Kundendienst-Center angehört, repariert wurden.
Falls ein CP-Produkt innerhalb eines Jahres nach dem Kauf Material-
oder Verarbeitungsfehler aufweist, senden Sie es unter Vorauszahlung
der Transportkosten an das Kundendientst-Center des CP Werks oder
ein autorisiertes Kundendienst-Center für CP-Werkzeuge. Fügen Sie
Ihren Namen und Ihre Anschrift, einen Kaufnachweis sowie eine kurze
Beschreibung des Fehlers bei. CP behält sich die Entscheidung vor, ob
fehlerhafte Produkte kostenfrei ersetzt oder repariert werden. Reparatur
oder Ersatz eines fehlerhaften Produktes verlängem die ursprüngliche
Garantiedauer nicht. Die Haftung von CP und Ihre Rechte aus dieser
Garantie sind auf die Reparatur oder den Ersatz des fehlerhaften Produkts
beschränkt. (CP übernimmt keine weitere ausdrückliche oder
stillschweigende Gewährleistung. CP übernimmt keinerlei Haftung
für mittelbare oder unmittelbare Folgeschäden oder Kosten mit
Ausnahme der beschriebenen Reparatur- oder Ersatzleistungen.)
Ursprüngliche Betriebsanleitung
Copyright 2011, Chicago Pneumatic Tool Co. LLC
Alle Rechte vorbehalten. Jede nicht aushrücklich genehmigte Verwendung
oder Vervielfältigung des Inhalts, ob ganz oder auszugsweise, ist untersagt.
Dies gilt insbesondere auch für Handelsmarken, Modellbezeichnungen,
Teilenummern und Zeichnungen. Nur vom Hersteller zugelassene
Ersatzteile benutzen! Schäden oder Funktionsstörungen, die durch die
Verwendung nicht vom Händler genehmigter Teile bedingt sind, sind nicht
durch die Garantie bzw. Produkthaftung abgedeckt.
DE
Technische Daten
Schaftdurchmesser 0,401 Zoll/10,18 mm
Luftdruck 90 psi (6,3 bar)
Bohrung und Hub: 3/4 x 2,25in. (19 x 58mm)
BPM: 3500
Erklärung zu Geräuschemission und Vibration*
Schalldruckpegel 103 dB(A), Ungewissheit 3 dB(A), gemäß EN ISO 15744.
Für Schallstärke, 11 dB (A) hinzufügen.
Vibrationspegel;
a= 5,5 m/s
2
, Ungewissheit k= 1,9 m/s
2
, re. ISO 28927-9
Erklärung zu Geräuschemission und Vibration
Alle Werte sind zum Zeitpunkt dieser Veröffentlichung
auf dem aktuellen Stand. Neueste Informationen
nden Sie unter
Die genannten Werte wurden durch Tests gemäßt den angegebenen
Normen unter Laborbedingungen ermittelt und sind nicht ausreichend
für Risikoanalysen. Die tatsächlichen Meßwerte am Einsatzort können je
nach Umgebung auch höher ausfallen. Die konkrete Belastung und das
Gesundheitsrisiko des Benutzers sind von Person zu Person verschieden
und hängen von den Arbeitsgewohnheiten, dem Werkstück und der
Gestaltung des Arbeitsplatzes sowie von der Belastungsdauer und dem
Gesundheitszustand des Benutzers ab. Wir, die Chicago Pneumatic,
haften nicht für die Folgen einer Anwendung der genannten Werte anstelle
von Meßwerten der tatsächlichen Belastungswerte in einer Risikoanalyse
für einen konkreten Arbeitsplatz, der sich unserer Einußnahme entzieht.
Dieses Werkzeug kann das Hand-Arm-Vibrations-Syndrom auslösen,
sofern sein Gebrauch nicht in ausreichendem Maße geregelt wird. Ein
EU-Leitfaden zur Regelung von Hand-Arm Vibrationen steht im Internet
zur Verfügung: www.pneurop.eu/uploads/documents/pdf/PN3-02-NV_
Declaration_info_sheet_0111.pdf
Wir empfehlen ein Programm zur Gesundheitsüberwachung,
durch welches frühe Symptome erkannt werden können, welche auf die
Vibrationsexposition zurückgeführt werden könnten, so dass die
Abläufe der Maßnahmen daraufhin so geändert werden können, dass
zukünftige Beeinträchtigungen vermieden werden.
BETRIEBSANLEITUNG
Machinentyp:
Pneumatisches Werkzeug mit Schaftdurchmesser 0,401 Zoll/10,18 mm zur
Verwendung mit Meißel- und sonstigen Vorsatzwerkzeugen mit Ø 0,401
Zoll/10,18 mm. – Andere Verwendungsweisen sind unzulässig.
Anforderungen an die Luftversorgung
1. Versorgen Sie das Werkzeug mit 90 psig (6,3 bar) sauberer, trockener
Luft. Ein höherer Druck vermindert die Lebensdauer des Werkzeugs
drastisch.

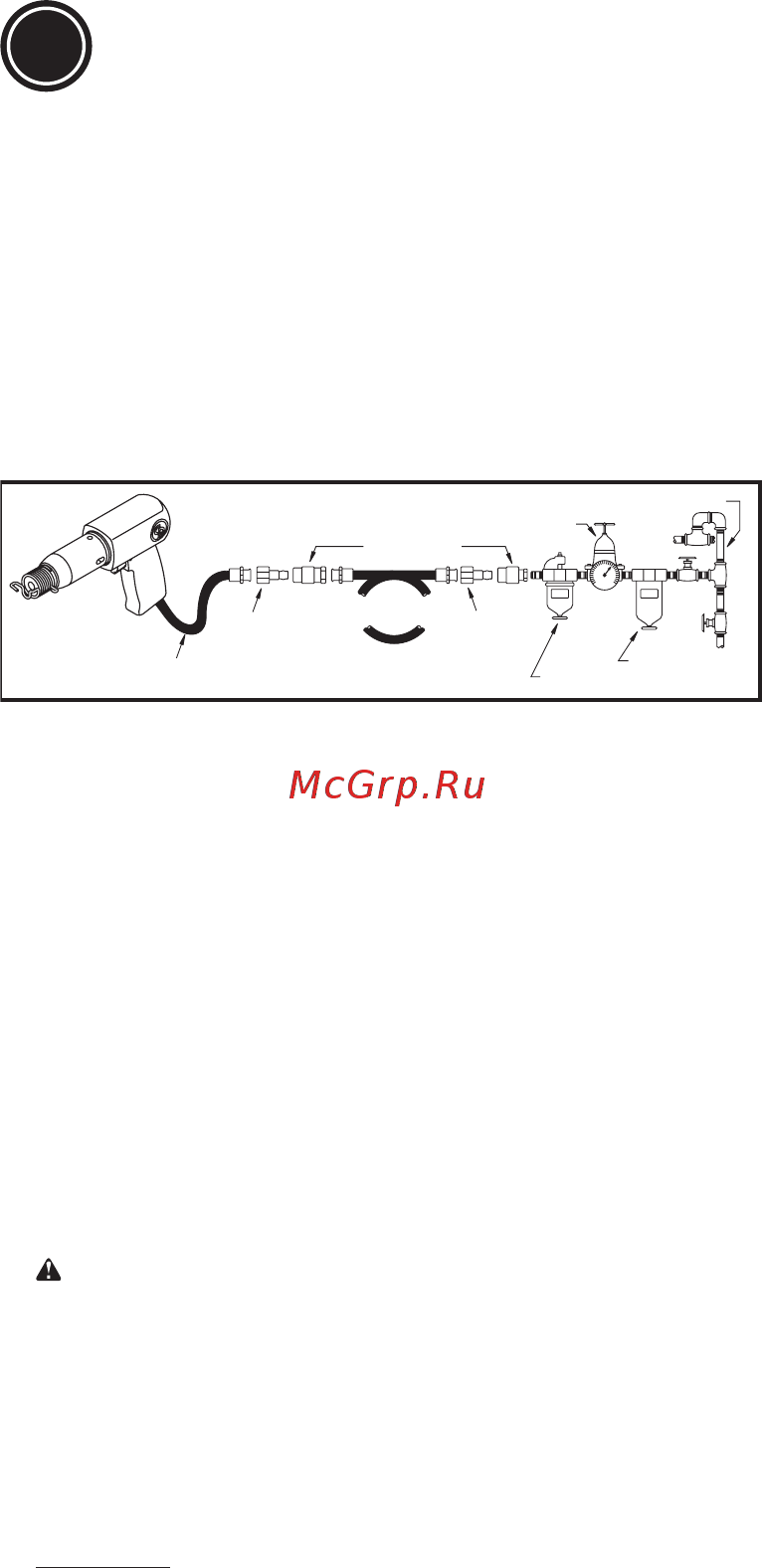

2. Verbinden Sie das Werkzeug mit der Luftleitung unter Verwendung
der Röhre, des Schlauchs und der Verbindungsstücke in den
Größenangaben der Zeichnung.
Schmierung
1. Verwenden Sie einen Luftleitungsöler mit SAE #10 Öl, der auf zwei
Tropfen pro Minute eingestellt ist. Falls kein Luftleitungsöler verwendet
werden kann, füllen Sie täglich durch den Lufteinlaß DruckluftMotorenöl
ein.
2. Die Verwendung von synthetischen Schmiermitteln in Luftleitungsölern
ist nicht empfehlenswert, da diese zu Beschädigungen von Dichtungen,
O-Ringen, Schläuchen, Rohrblättern sowie Ölbehältern und
Filtergehäusen aus Polycarbonat führen können.
Betrieb
1. Dieser Schlagschrauber ist für die Montage und Demontage von
Schraubteilen unter Verwendung spezieller Schlagschrauber-
Steckschlüssel vorgesehen. Zum Einschalten Abzug am Griff des
Schlagschraubers betätigen. Zum Betrieb in Vorwärtsrichtung den
Umschaltstift einwärts drücken. Zum Betrieb im Rückwärtsgang den
Umschaltstift herausziehen.
2. Dieser Schlagschrauber ist mit einem Leistungsregler ausgestattet.
Einstellung gegen den Uhrzeigersinn erhöht die Ausgangsleistung und
umgekehrt.
Vorsicht: Verwenden Sie das Werkzeug niemals ohne den in
den Zylinder eingesetzten Meißel, und achten Sie darauf, daß der
Meißel niemals aus dem Zylinder herausgetrieben wird. Wenn
der Kolben gegen die Zylinderwand schlägt, kann dies zu einer
internen Beschädigung des Werkzeugs führen.
Wartung
1. Zerlegen und prüfen Sie den Druckluftmotor und den Fliehkraftregler
alle drei Monate wenn das Werkzeug täglich benutzt wird. Ersetzen Sie
beschädigte oder verschlissene Teile.
2. Teile, die hohem Verschleiß ausgesetzt sind, sind in der Teileliste
unterstrichen.
3. Schmutz- und Gummiablagerungen führen zu einem Leistungsverlust
des Werkzeugs. Zur Behebung des Problems das Werkzeug mit
Spezialöl zur Entfernung verharzter Ablagerungen durchspülen.
Wenn die Werkzeugoberäche in gutem Zustand ist, demontieren Sie
das Werkzeug, ersetzen Sie verschlissene und beschädigte Teile,
führen Sie eine Reinigung durch, montieren Sie das Werkzeug wieder
zusammen, und schmieren Sie es erneut.
1/2" (12 mm)
3/8" (10mm)
3/8" (10mm)
3/8" (10mm)
CA048361 (1/2")
CA048362 (1/2")
CA048360 (1/2")
3/8" (10mm)
3/8" (10mm)
