TILLVERKARENS BEGRÄNSEDE GARANTI

Begränsad garanti: Chicago Pneumatic Tool Co. LLC (“CP”) produkter

garanteras vara felfria beträffande material och utförande i ett år från

inköpsdatum. Denna garanti gäller endast produkter inköpta från CP

eller dess auktoriserade återförsäljare. Denna garanti gäller givetvis inte

produkter som har använtes på felaktigt sätt, missbrukats, modierats eller

reparerats av annan än CP eller dess auktoriserade servicerepresentanter.

Om en av CP:s produkter visar sig vara defekt med avseende på material

eller utförande inom ett år efter inköp ska den returneras till ett CP

fabriksservicecentrum eller auktoriserat servicecentrum för CP-verktyg,

frakten betald. tillsammans med ert namn och adress, bevis avseende

inköpsdatum och en kort beskrivning av defekten. CP kommer enligt eget

gottnnande att reparera eller byta ut defekta produkter utan kostnad.

Reparationer och utbyten är garanterade såsom beskrivs ovan för

återstoden av den ursprungliga garantiperioden. CP:s enda ansvar och

er enda gottgörelse enligt denna garanti är begränsad till reparationeller

utbyte av den defekta produkten. (Den ovan nämnda garantin ges

med uteslutande av alla andra garantier eller villkor, uttryckta

eller underförstådda, CP ska inte hållas ansvarig för oavsiktliga

skador, följdskador eller speciella skador, eller några andra skador,

kostnader eller utgifter, utom kostnader eller utgifter för reparation

eller utbyte såsom angivits ovan.)

Originalinstruktioner

Alla rättigheter förbehålls. All icke auktoriserad användning eller kopiering

av innehållet eller del därav är förbjudet. Detta gäller speciellt för

varumärken, modellbenämningar, artikelnummer och ritningar. Använd

andast auktoriserade delar. All skada eller felaktig funktion orsakat

av användning av icke auktoriserade delar täcks ej av garanti eller

produktansvarighet.

Svenska

(Swedish)

CP716

Tryckluftshammare

Tekniska data

0,401-tums (10 mm) fast skaft

Lufttryck 6,3 bar (90 psi)

Cylinderdiameter och slaglängd: 3/4 x 2,25in. (19 x 58mm)

BPM: 3500

Buller- och vibrationsdeklaration*

Ljudtrycksnivå 103 dB(A), Ovisshet 3 dB(A), enligt EN ISO 15744.

För ljudstyrka höj med 11 dB(A).

Vibrationsvärde:

a= 5,5 m/s

, Ovisshet k= 1,9 m/s

, re. ISO 28927-9

Buller- och vibrationsdeklaration

Alla värden gäller vid publikationsdatum för detta

dokument. För senaste information, besök cp.com.

De här fastställda värdena erhölls genom laboratorieprover i

överensstämmelse med uppgivna standarder och är ej lämpliga

för riskutvärderingar. Värden som uppmätts på individuella

arbetsplatser kan vara högre än de fastställda värdena. De

faktiska exponeringsvärdena och risken för skada för en individuell

användare är unik och beror på det sätt som användaren arbetar,

arbetsstycket och arbetsplatsens konstruktion, såväl som på

exponeringstiden och användarens fysiska tillstånd. Vi, Chicago

Pneumatic, kan ej hållas ansvariga för följder vid användning av

fastställda värden istället för värden som återkastar den faktiska

exponeringen för en individuell riskutvärdering i en situation på en

arbetsplats, över vilken vi ej har någon kontroll.

Detta verktyg kan orsaka vibrationssyndrom på

handen-armen om verktyget inte hanteras på rätt sätt.

Det nns EU-guide angående hantering av hand-arm vibrationer

på

www.pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_

info_sheet_0111.pdf

För att förebygga eventuella framtida åkommor

rekommenderar vi att hälsokontroller genomförs för

att upptäcka tidiga symptom som kan bero på

vibrationsrelaterade arbetsuppgifter.

BRUGSANVISNING

Maskintyp:

Motordrivet verktyg med 0,401-tums fast skaft för användning med

mejsel och olika 0,401-tums tillbehör. - Ingen annan användning

tillåtes.

Tryckluftsfordringar

1. Förse verktyget med ren, torr luft med ett tryck av 6,3 bar (90

psig). Högre tryck reducerar verktygets livslängd i väsentlig

grad.

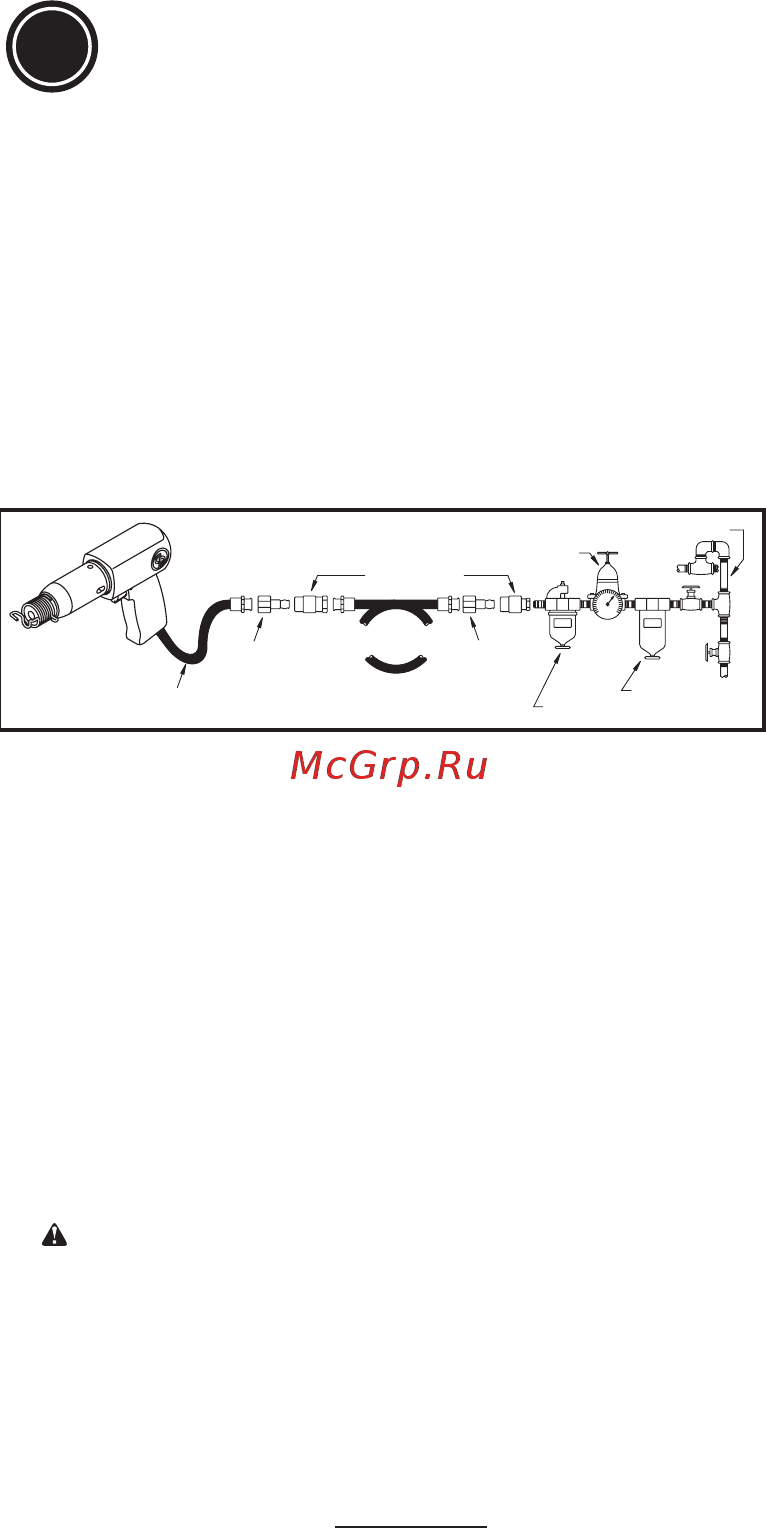

2. Koppla ihop verktyget med luftledningen genom användning av

rör-, slang- och kopplingsstorlekar angivna i diagrammet.

Smörjning

1. Använd smörjdon för luftledningar med olja av typ SAE nr 10,

inställd på två droppar per minut. Om smörjdon för luftledningar

inte kan användas ska inloppet förses med luftmotorolja en

gång per dag.

2. Användning av syntetiska oljor för smörjning av luftledningar

rekommenderas inte, eftersom detta kan orsaka skador på

packningar, o-ringar, slangar, rotorblad och oljnings- och

ltertråg av polykarbonat.

Drift

1. Sätt in mejseln genom att skjuta bygeln på hållaren åt sidan,

trycka in mejseln in i cylindern och därefter släppa bygeln.

2. Placera mejselns egg mot arbetsstycket och tryck ner

avtryckaren.

OBS! Använd inte verktyget utan att mejseln är i

cylindern och låt inte mejseln skjutas ut ur cylindern.

Interna skador uppstår om kolven tillåts att slå emot

cylinderväggen.

Underhåll

1. Montera isär och kontrollera tryckluftsmotorn och

regulatorenheten var tredje månad om verktyget används varje

dag. Byt ut skadade och slitna delar.

2. Delar som slits snabbt är understrukna i reservdelslistan.

3. Smuts eller gummiavlagringar reducerar verktygets effekt.

Åtgärda detta genom att öda verktyget med olja som löser

upp gummi. Om verktyget är i gott skick på utsidan ska det

monteras isär, slitna och skadade delar bytas ut, göras rent,

monteras ihop och smörjas.

1/2" (12 mm)

3/8" (10mm)

CA048361 (1/2")

CA048362 (1/2")

CA048360 (1/2")

3/8" (10mm)
