15
ПОЛЬЗОВАТЕЛЬ
20
40
60
80
100
0
120
20
40
60
80
100
0
120
20
40
60
80
100
0
120
20
40
60
80
100
0
120

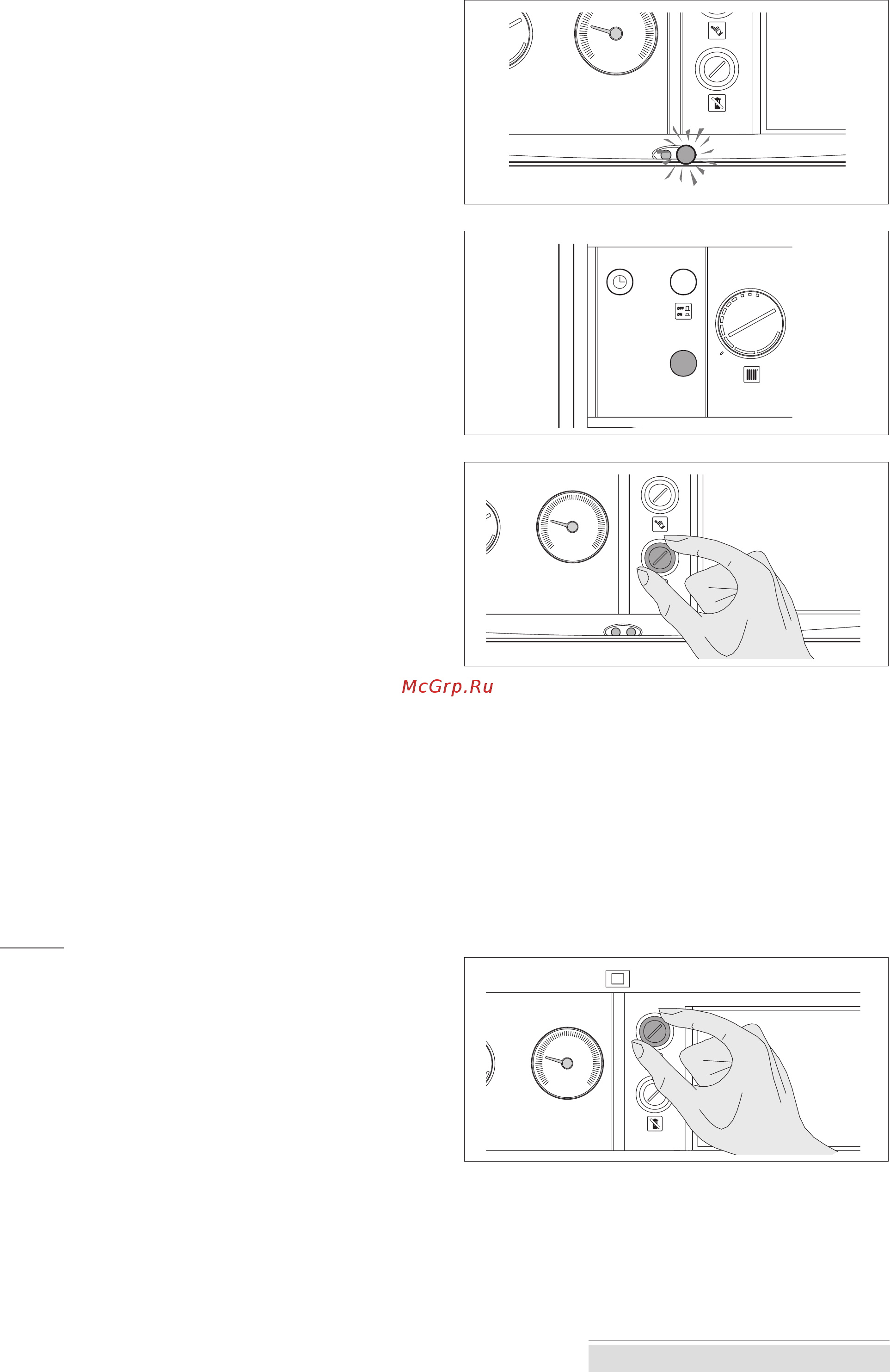

Если при запуске или работе котла произойдёт сбой,
то котёл перейдёт в режим БЛОКировки, при этом
зажигается красная лампочка на панели управления.
Если горелка не включилась, необходимо вернуться
в исходное положение для запуска котла:
Подождать 1 минуту и затем выполнить следующие
действия:
- Нажать кнопку «разблокировка горелки»,
расположенную на панели управления.
- Подождать пока котёл заново повторит весь цикл
розжига вплоть до появления пламени.
Если сбой повторяется, проверить возможное
действие термостата вывода продуктов сжигания,
действуя следующим образом:
- Подождать примерно 5 минут, затем снять колпачок
и опять запустить термостат вывода продуктов
сжигания
- Подождать пока котёл повторит весь цикл розжига
вплоть до появления пламени.
b
Если термостат вывода продуктов сжигания
повторно вступает в действие, проверить,
чтобы в выпускном трубопроводе продуктов
сгорания не было закупорок, а также
правильность его конструкции.
ВАЖНО
Срабатывание предохранительного термостата
приводит к блокировке котла без какого-либо
сигнала на панели управления.
После срабатывания предохранительного
термостата, для восстановления изначальных
условий запуска необходимо:
- подождать пока температура в котле опустится
ниже 80°C
- снять защитный колпачок с предохранительного
термостата
- нажать кнопку ручной разблокировки
- подождать пока котёл повторит весь цикл розжига
вплоть до появления пламени.
