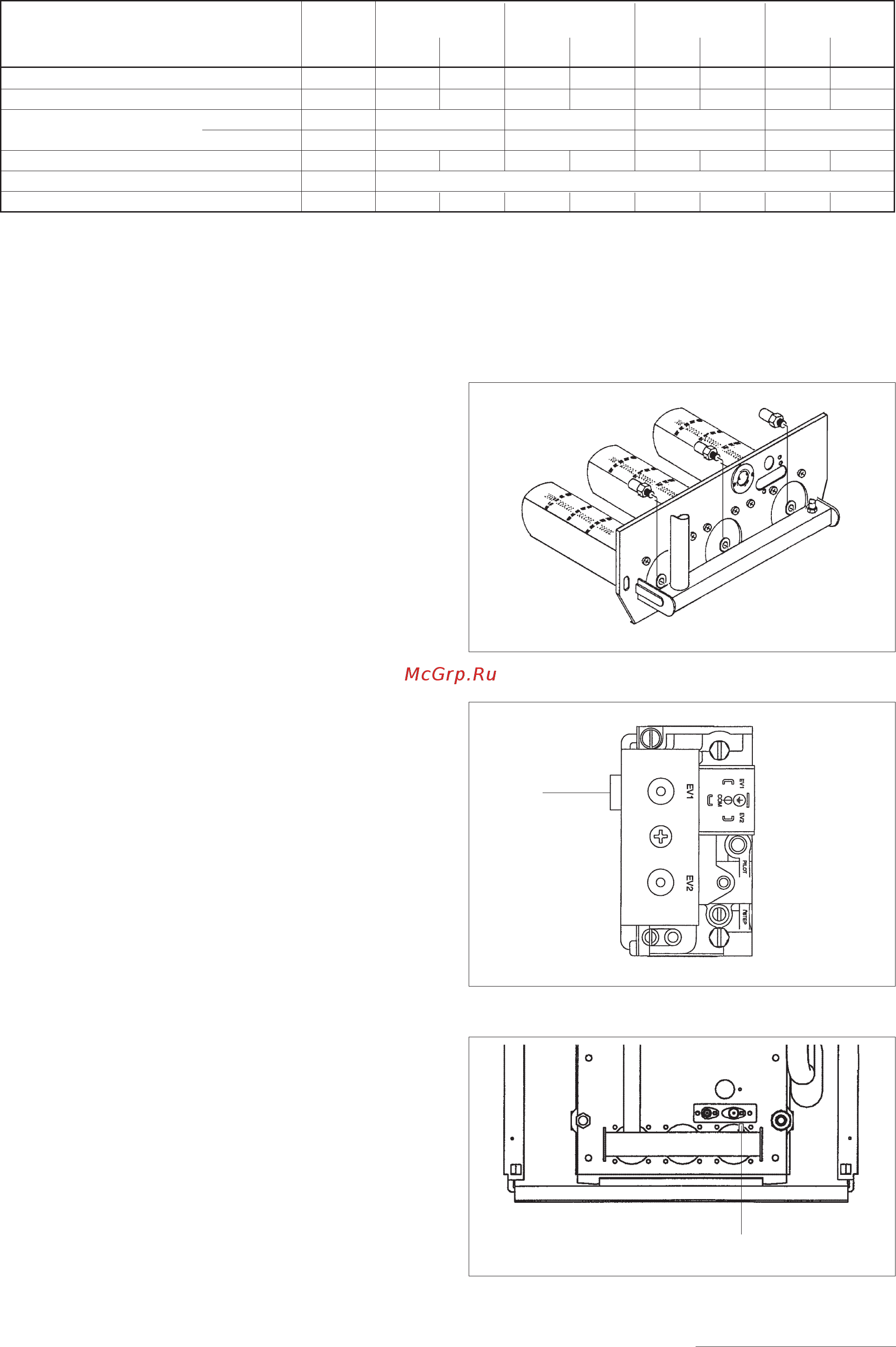

ПУСК И ЭКСПЛУАТАЦИЯ КОТЛА
31
A
ЗАМЕНА ФОРСУНОК
- Выключить котёл, установив общий выключатель
котла и главный выключатель панели управления
в положение «выключено».
- Закрыть кран подачи топлива.
- Открыть переднюю панель котла.
- Отвинтить с горелки форсунки и заменить их на
форсунки для сжиженных газов G30-G31,
имеющиеся в наборе и установите также входящие
в комплект алюминиевые прокладки.
- При функционировании на газах G30-G31,
регулятор давления газового клапана должен быть
исключён.
- Для этого необходимо удалить колпачок (C) и
закрутить до конца регулировочный винт, используя
соответствующий инструмент.
- Отвернуть винты штуцера (А) примерно на три
оборота и присоединить манометр.
- Запустить котёл, как описано на страницах 25-26.
Нижний коэффициент Воббе (при 15°C - 1013 мбар)
MJ/м
3
80,6 70,7 80,6 70,7 80,6 70,7 80,6 70,7
Номинальное давление источника питания мбар 28-30 37 28-30 37 28-30 37 28-30 37
Главная горелка: количество сопел n° 3 4 5 6
Диаметр сопел Ø мм 1,50 1,50 1,45 1,45
Расход газа (*) кг/ч 2,09 2,05 2,70 2,66 3,29 3,24 3,92 3,86
Давление при медленном розжиге мбар 9
Давление сопел мбар 28,4 36,5 28 34,7 28,5 35,7 27,8 35,7
Параметры
(*) Температура 15°C; Давление 1013 мбар.
G PV 24 RI G PV 31 RI G 38 RI G 45 RI
G30 G31 G30 G31 G30 G31 G30 G31
C
