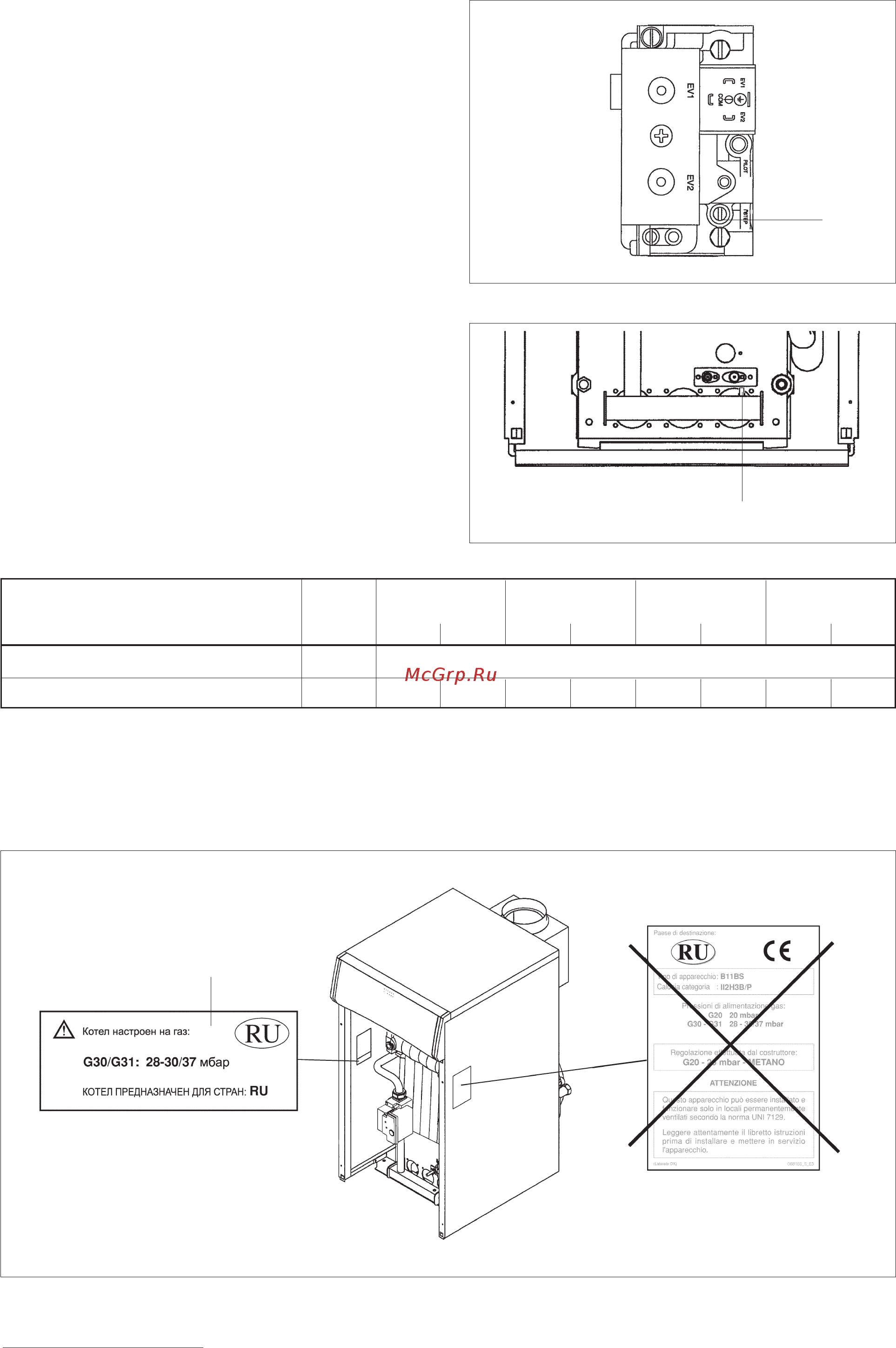

ПУСК И ЭКСПЛУАТАЦИЯ КОТЛА
32
ПЛАВНЫЙ РОЗЖИГ
- Проверить, чтобы значение давления газа при
плавном розжиге соответствовало значению,
предложенному в нижеприведённой таблице. Если
необходимо, то отрегулировать давление с
помощью регулятора (B), вплоть до получения
предусмотренного значения.
ДАВЛЕНИЕ НА ФОРСУНКАХ
- Проверить, чтобы значение давления газа на
форсунках соответствовало значению,
предложенному в нижеприведенной таблице. Если
необходимо, то настраивать при помощи регулятора
давления, расположенного на линии подачи газа,
вплоть до получения предусмотренного значения.
- После окончания регулировки, отсоединить
манометр и закрутить винт штуцера (A).
- Наклеить этикетку для газов G30-G31 (C),
входящую в состав набора, внутреннюю часть
обшивки и удалить этикетку газа G20.
b Если газы G30-G31 поставляются в смешенной
форме и процентное содержание газов может
изменяться, то значение давления на сопла
должно соответствовать поставляющейся смеси.
Давление медленного розжига мбар 9
Давление сопел мбар 28,4 36,5 28 34,7 28,5 35,7 27,8 35,7
Параметры
G PV 24 RI G PV 31 RI G 38 RI G 45 RI
G30 G31 G30 G31 G30 G31 G30 G31
A
B
C
