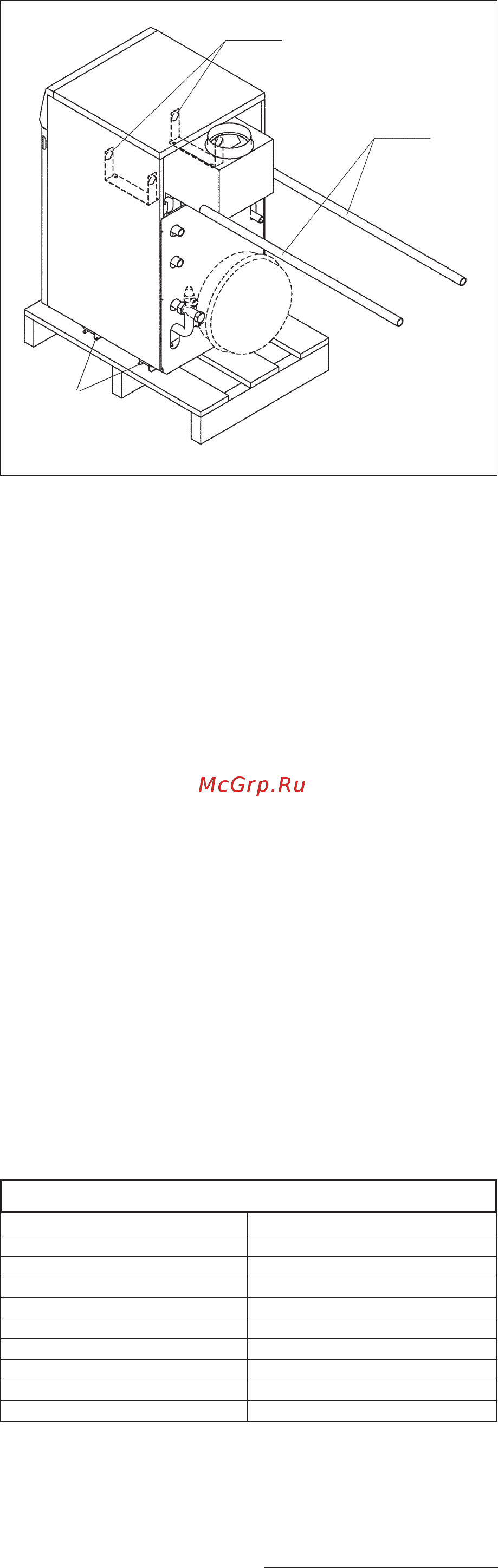

После удаления упаковки размещение котла
происходит вручную, для этого выполняются
следующие действия:
- открутить винты (1), которые крепят котёл к
деревянному поддону
- убрать переднюю и верхнюю панели панельного
покрытия котла
- поднять котёл, используя две трубы диаметром
3/4" (2), которые вставлены в соответствующие
рым болты для перемещения котла.
b Необходимо соблюдать соответствующие
правила по технике безопасности.
a
Запрещается выбрасывать в окружающую
среду или оставлять вблизи детей упаковку,
так как она может стать потенциальным
источником опасности.
Необходимо переработать её в соответствии с
действующими нормами.
1
2
3
МОНТАЖНИК
19
РАЗМЕЩЕНИЕ
МЕСТО УСТАНОВКИ КОТЛА
Котлы UNOBLOC G 38 RI и G 45 RI устанавливаются в помещения технического назначения и использования.
Котёл должен устанавливаться в помещениях, снабжённых вентиляционными отверстиями, в соответствии с
законодательными нормами и обладать необходимыми размерами.
b
Помнить о необходимом пространстве для
гарантии наличия доступа к защитным
устройствам и приборам по регулировке, а
также для обеспечения эффективной работы
по обслуживанию котла.
b
Проверить, чтобы класс электрической защиты
оборудования соответствовал характеристикам
помещения, где устанавливается котёл.
b
В случае когда котёл подключён к газу вес
которого больше, чем воздух, электрические
части, на внешней стороне котла, должны быть
расположены на расстоянии от земли выше 500
мм.
a
Запрещается устанавливать котлы вне
помещений, потому что они не рассчитаны на
наружную эксплуатацию.
Когда котёл UNOBLOC устанавливается на существующие
или реконструируемые системы отопления, необходимо
проверить следующие факторы:
- Дымоход должен быть адаптирован к температуре
уходящих газов, рассчитан и сделан согласно Нормам, а
также быть как можно более прямым, герметичным, и не
иметь повреждений и сужений;
- Электрическая система должна быть выполнена согласно
специфическим Нормам и квалифицированными
специалистами
- Топливная линия и возможный резервуар должны быть
выполнены согласно специальным Нормам;
- Расширительный бак гарантирует полную сохранность
жидкости, находящейся в системе;
- Ёмкость, напор и направление потока существующих
насосов должны соответствовать новым параметрам котла;
- Система отопления должна быть промыта, очищена от
грязи и накипи, а также из системы необходимо удалить
воздух;
- Должна быть предусмотрена система обработки воды,
если вода подачи/обратки особенная (приведённые в
таблице значения могут считаться ссылочными
значениями).
УСТАНОВКА НА СТАРОЕ МЕСТО ИЛИ ЗАМЕЩЕНИЕ
СПРАВОЧНЫЕ ДАННЫЕ
pH 6-8
Электропроводимость
меньше чем 200 мВт/см (25°C)
Ионы хлора меньше чем 50 ppm
Ионы сернистых оснований меньше чем 50 ppm
Железо меньше чем 0,3 ppm
Щёлочность M меньше чем 50 ppm
Жёсткость меньше чем 35°F
Ионы серы нет
Ионы аммиака нет
Ионы кремния меньше чем 30 ppm
b
Производитель не несёт ответственности за
неправильно выполненный дымоход и систему
эвакуации дыма.
