МОНТАЖНИК
24
ЗАПОЛНЕНИЕ И СЛИВ КОНТУРА ОТОПЛЕНИЯ
Для котлов UNOBLOC необходимо предусмотреть
соответствующую систему заполнения отопительного
контура, которая должна находиться на обратном
трубопроводе отопительного контура.

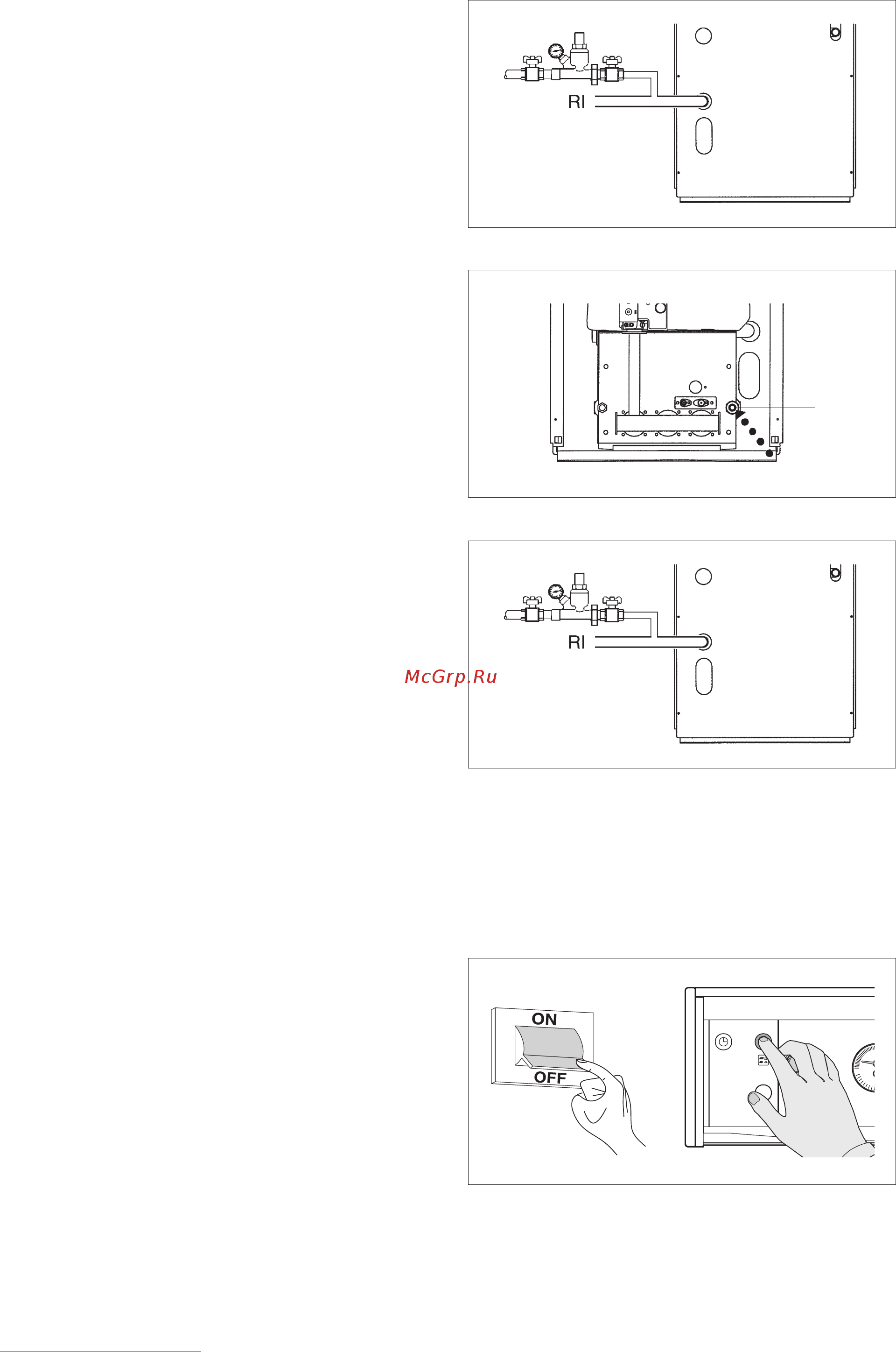

ЗАПОЛНЕНИЕ КОНТУРА ОТОПЛЕНИЯ
- Перед началом заполнения убедиться, что сливной
кран (1) котла закрыт.
- Открыть кран подпитки гидравлической системы.
- Медленно довести давление в системе отопления
до значения 1,5 бар на манометре в холодной
системе.
- Закрыть открытый ранее кран подпитки.
СЛИВ ВОДЫ ИЗ КОТЛА
Перед началом слива воды из системы, необходимо
установить общий выключатель котла и главный
выключатель панели управления в положение
«выключено».
- Закрыть все краны подпитки тепловой установки.
- Присоединить резиновый шланг к штуцеру сливного
крана (1) котла и открыть кран.
1
20
40
60
80
100
4
3
2
1
0
0
120
