МОНТАЖНИК
23

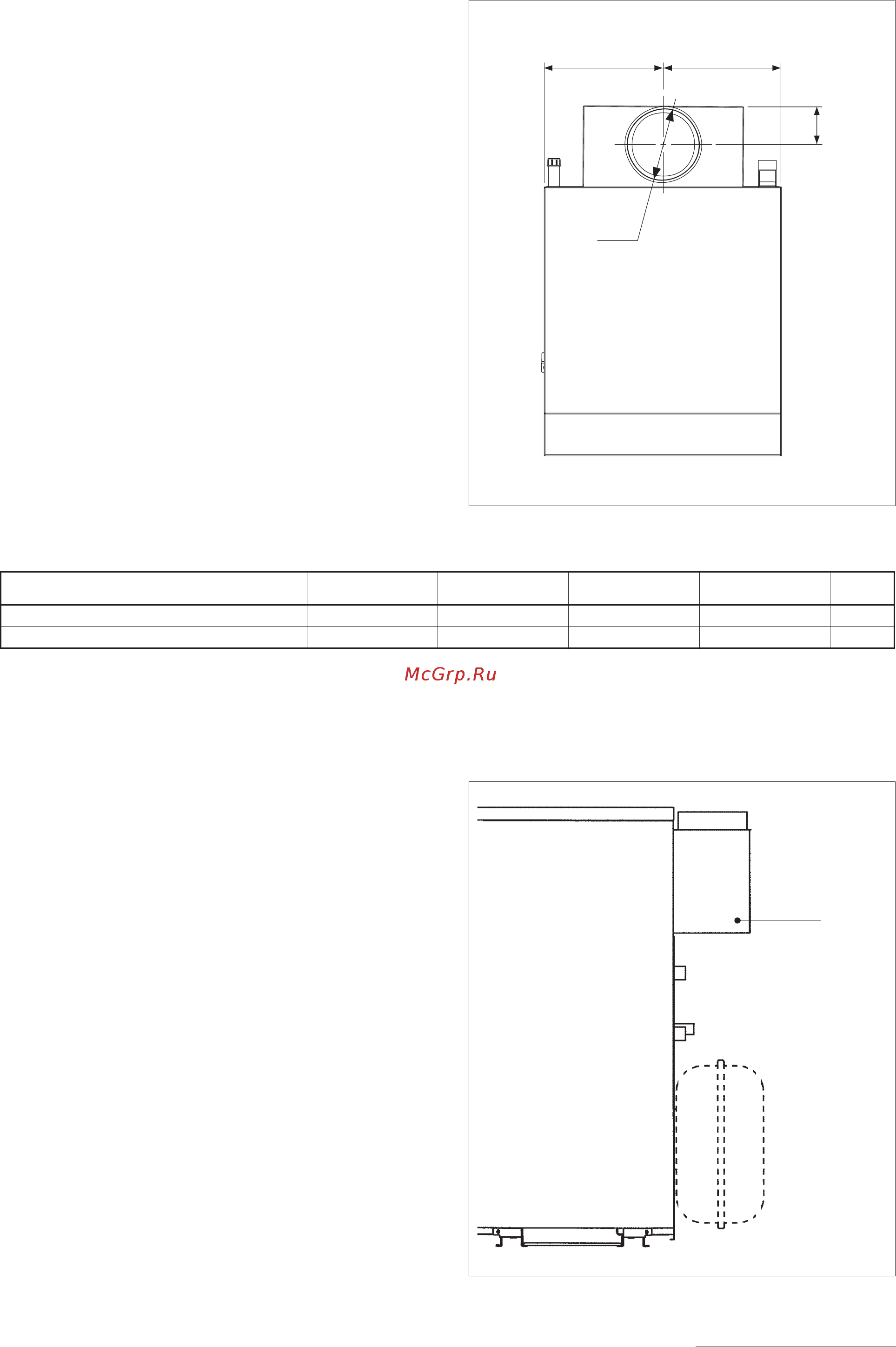

УДАЛЕНИЕ ПРОДУКТОВ СГОРАНИЯ И ПРИТОК ВОЗДУХА
Ø i
A
==
Дымоотвод, соединяющий дымоотводящий патрубок
котла с дымоходом, должен быть изготовлен с
соблюдением требований действующих норм и
правил. Все элементы конструкции должны быть
устойчивы к воздействию высоких температур,
конденсата и механическим нагрузкам.
b
Неизолированные каналы дымоотвода
являются потенциальными источниками
опасности.
b
Герметичные прокладки выполнены из
материала, который выдерживает температуру
как минимум в 250°C (например: гипс, мастика,
силиконовые препараты).
b
Котёл забирает воздух из помещения, в котором
он установлен, через отверстия для подвода
воздуха. Данные отверстия должны быть
изготовлены в соответствии с техническими
нормами.
a
Запрещено закрывать или уменьшать в
размерах отверстия для подвода воздуха.
b
Котлы UNOBLOC снабжены термостатическим
датчиком тяги (1), он расположен внутри
вытяжного колпака (2).
При неполном удалении продуктов сгорания из
котла датчик срабатывает и немедленно
останавливает работу котла.
1
2
A 72 77 83 97 мм
Øi 132 142 155 182 Ø
Описание G PV 24 RI G PV 31 RI G 38 RI G 45 RI
