ПУСК И ЭКСПЛУАТАЦИЯ КОТЛА
33
Перед выполнением операций по техническому
обслуживанию и очистке необходимо:
- Установить общий выключатель системы и главный
выключатель панели управления в положение
«выключено».
ОЧИСТКА ВНЕШНЕЙ ЧАСТИ
Очистка внешних панелей котла и панели управления
производится при помощи влажной тряпки,
смоченной в мыльной воде.
В случаях, когда пятна не поддаются очистке водой,
можно использовать раствор, состоящий из 50%
воды и 50% денатурата спирта или специфические
чистящие средства.
После окончания очистки необходимо вытереть
насухо
котёл.
a
Для очистки котла нельзя использовать
абразивные материалы или
легковоспламеняющиеся вещества.
ОЧИСТКА ВНУТРЕННИХ ЧАСТЕЙ

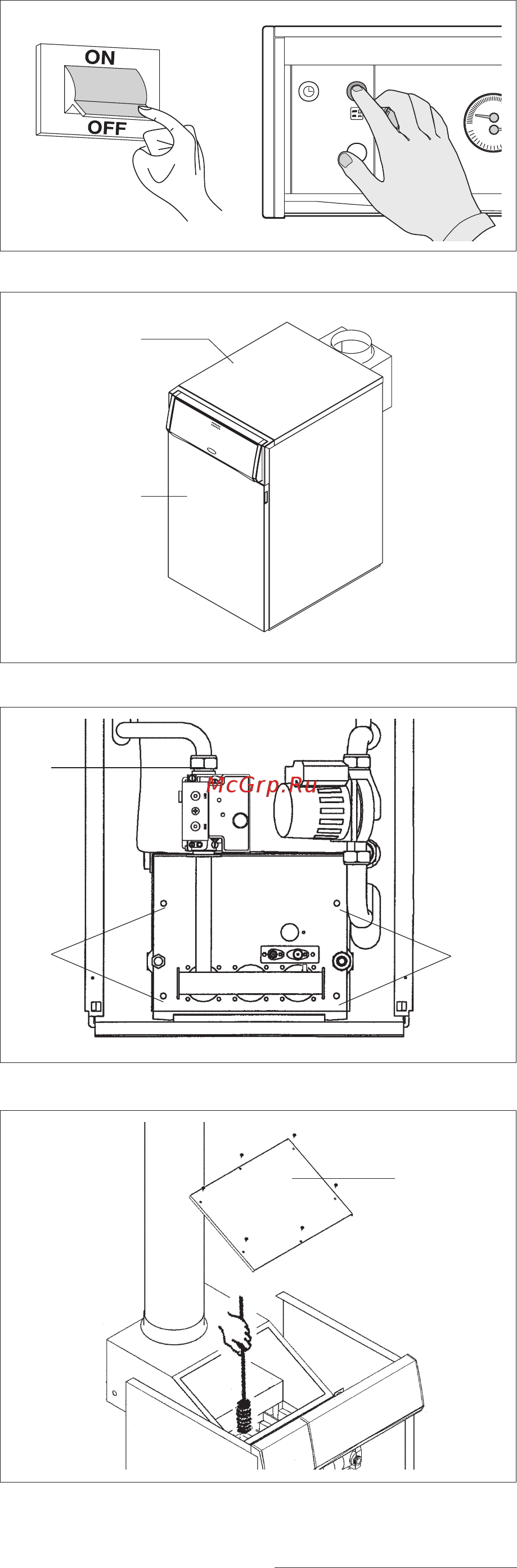

Перед началом съёмки компонентов котла,
необходимо закрыть устройства по подаче топлива.
- Открыть и убрать верхнюю панель (1), а также
переднюю панель (2) обшивки.
- Отсоединить газовый клапан от линии подачи газа,
отвинтив муфту (3).
- Открутить крепёжные гайки (4) горелки и снять её.
- Снять верхнюю изоляцию (5) с вытяжного колпака,
убрав крепёжные гайки.
- Использовать ёрш или другой подходящий
инструмент, чтобы очистить каналы
теплообменника, внутренние поверхности котла и
горелку.
После проведения операций по очистке и
техническому обслуживанию, необходимо вернуть
снятые части на место, выполняя вышеописанные
действия в обратном порядке, а затем проверить
герметичность соединений.
2
1
СЪЕМКА КОМПОНЕНТОВ И ЧИСТКА КОТЛА
20
40
60
80
100
4
3
2
1
0
0
120
3
4
4
5
