МОНТАЖНИК
20
ГИДРАВЛИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
b
За выбор и установку компонентов системы
несёт ответственность монтажник, который
должен руководствоваться своим опытом и
действующими нормами и законами.
b
В системе, заполненной антифризом, должны
применяться гидравлические разъединители.
Котёл UNOBLOC спроектирован и изготовлен для установки в системах отопления, а также для производства
горячей воды для жилищно-санитарных нужд, если он подключен к бойлеру косвенного нагрева.

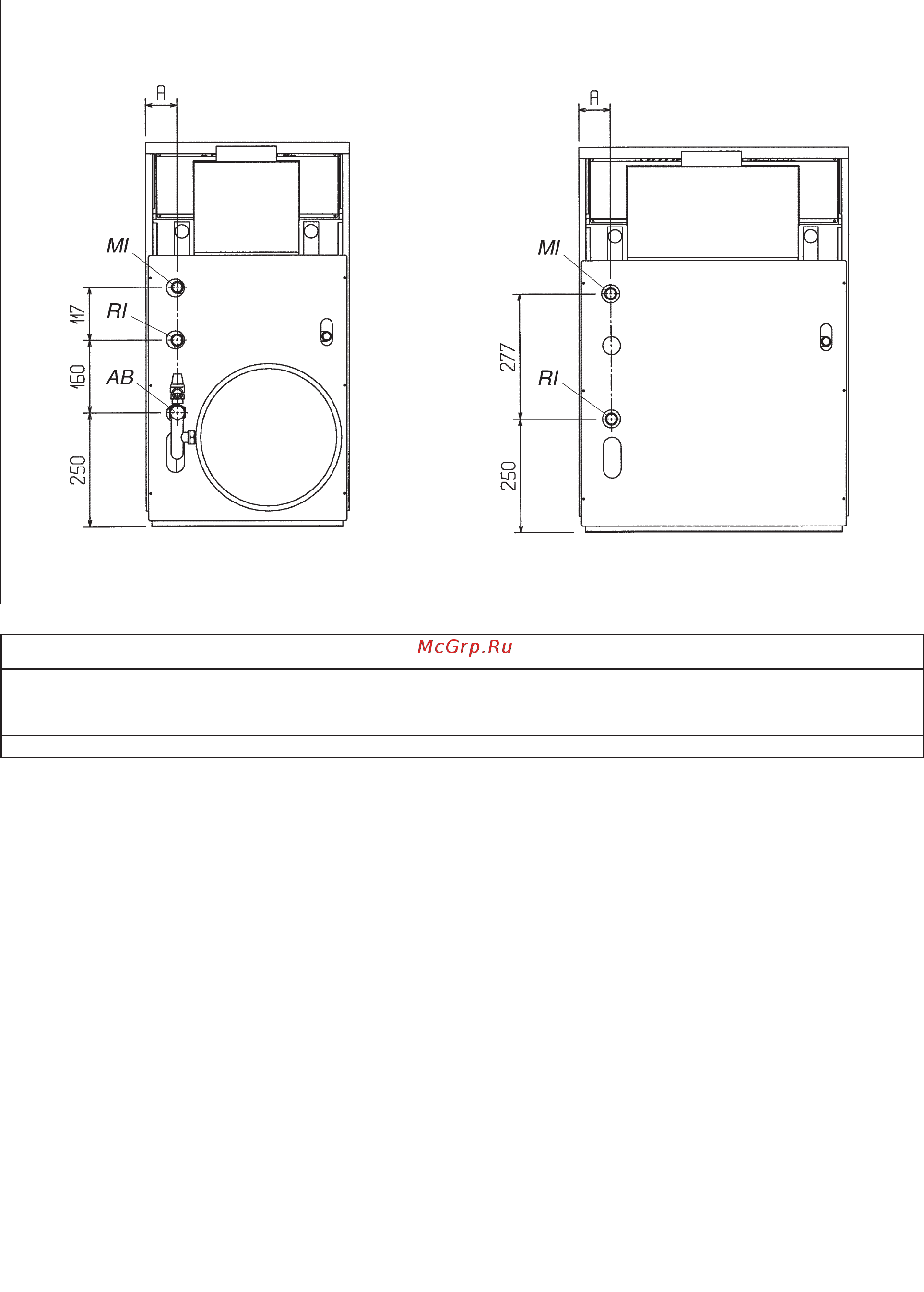

Ниже приводятся характеристики гидравлических соединений.
UNOBLOC G PV 24 RI и GPV 31 RI UNOBLOC G 38 RI и G 45 RI
MI - Подача в систему 3/4” M 3/4” M 1” M 1” M Ø
RI - Обратка системы 3/4” M 3/4” M 1” M 1” M Ø
AB - Соединитель водонагревателя 3/4” M 3/4” M - - Ø
A 64 28 64 28 мм
Описание G PV 24 RI G PV 31 RI G 38 RI G 45 RI
