МОНТАЖНИК
22
Подключение котла UNOBLOC к сети подачи газа, как G20, так и G30-G31, должно производиться с
соблюдением действующих норм и правил по установке.
Перед подключением к газовой сети необходимо проверить следующие факторы:
- соответствует ли тип газа в сети настройкам котла
- выполнена ли продувка газопровода.
Рекомендуется установить на линию газа фильтр соответствующих размеров, если распределительная сеть
содержит твёрдые частицы.
b
Система подачи газа должна соответствовать
мощности котла и иметь все предохранительные
устройства, предусмотренные действующими
нормами и правилами.
b
По окончании работ необходимо проверить
герметичность всех стыков, в соответствии с
Нормой по установке.

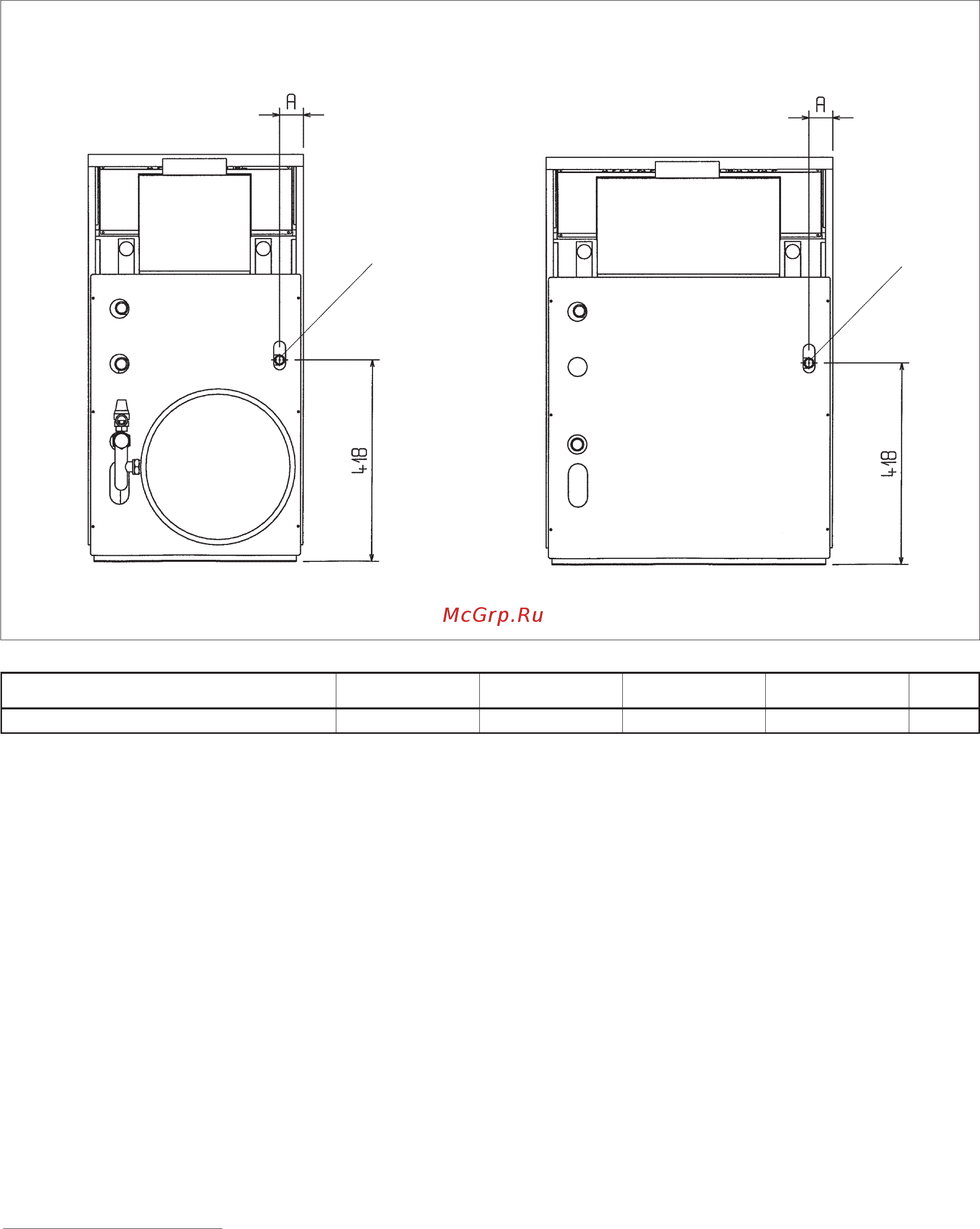

ПОДКЛЮЧЕНИЕ ГАЗА
UNOBLOC G PV 24 RI и GPV 31 RI
Газ
1/2” M
Газ
1/2” M
UNOBLOC G 38 RI и G 45 RI
A 50 28 60 36 мм
