ОБЩЕЕ ОПИСАНИЕ
7

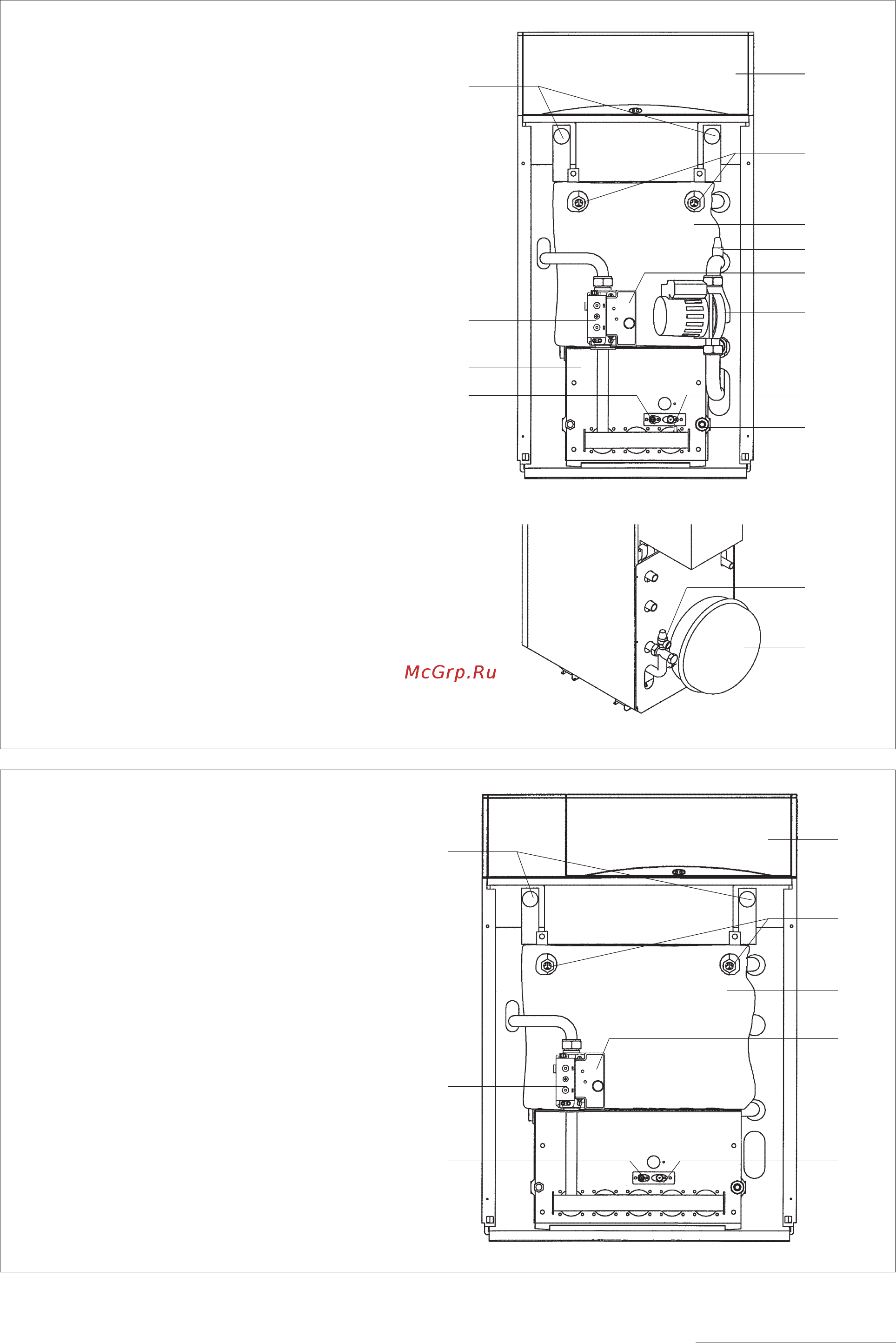

СТРУКТУРА
1 - Панель управления
2 - Гильзы для термостатов
3 - Корпус котла
4 - Реле минимального давления
теплоносителя
5 - Блок розжига и контроля пламени
6 - Циркуляционный насос отопления
7 - Электрод розжига
8 - Кран слива воды из котла
9 - Предохранительный клапан отопления
10 - Расширительный бак
11 - Электрод контроля пламени
12 - Горелка
13 - Газовый электроклапан
14 - Рым болты для перемещения котла
1 - Панель управления
2 - Гильзы для термостатов
3 - Корпус котла
4 - Блок розжига и контроля пламени
5 - Электрод розжига
6 - Кран слива воды из котла
7 - Электрод контроля пламени
8 - Горелка
9 - Газовый электроклапан
10 - Рым болты для перемещения котла
1
14
UNOBLOC G PV 24 RI и GPV 31 RI
UNOBLOC G 38 RI и G 45 RI
13
12
11
2
3
4
6
8
10
9
7
5
1
10
9
8
7
2
3
6
5
4
