ОБЩЕЕ ОПИСАНИЕ
9

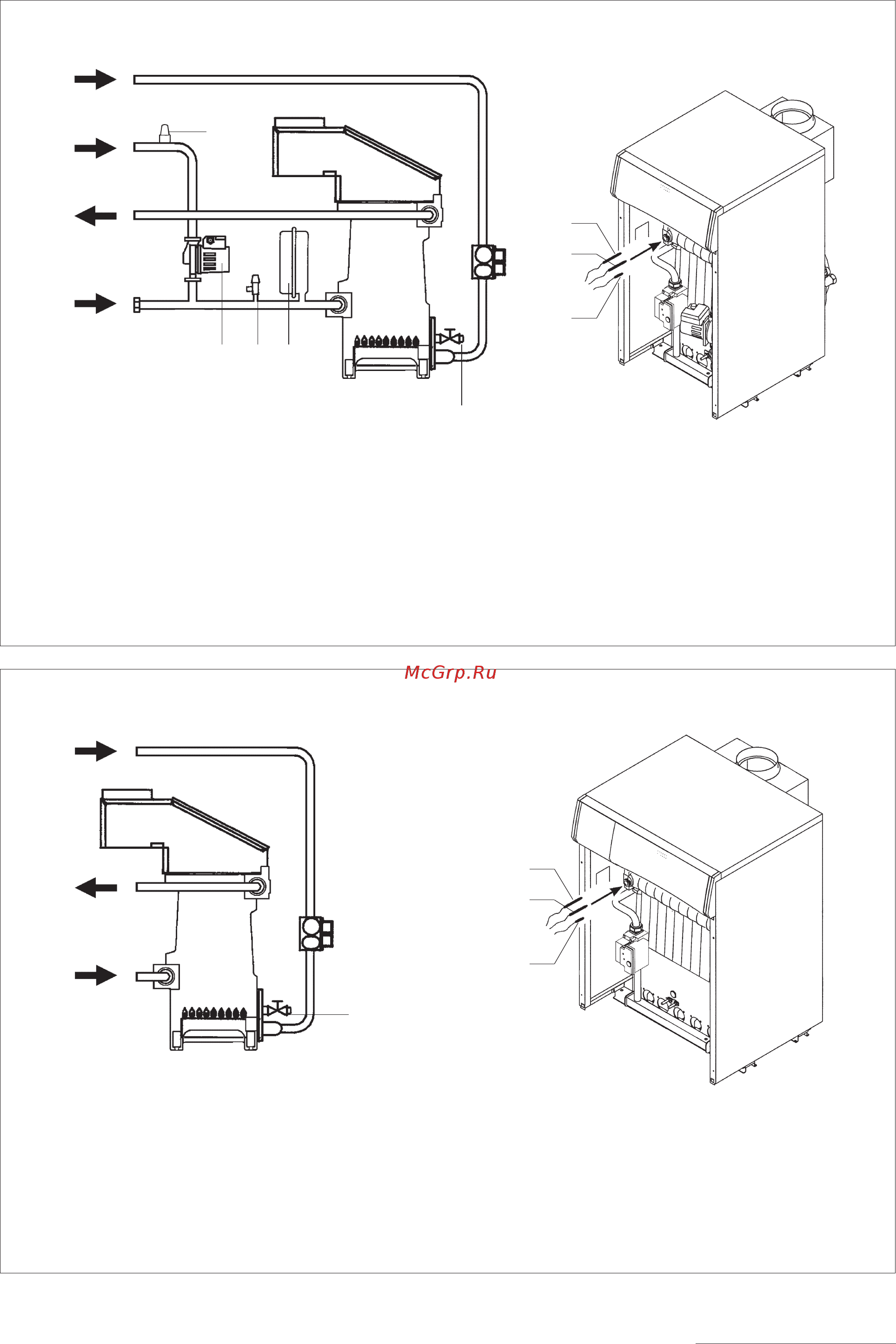

ГИДРАВЛИЧЕСКАЯ СИСТЕМА
UNOBLOC G PV 24 RI и GPV 31 RI
MI Подача в систему
RI Обратка системы
AB Соединитель водонагревателя
ГАЗ Питание газом
1 - Кран слива отопительного контура
2 - Расширительный бак установки
3 -
Предохранительный клапан системы
4 - Циркуляционный насос установки
5 - Реле минимального давления
теплоносителя
6 - Термобаллон регулятора температуры
отопления
7 - Термобаллон термометра температуры
отопления
8 - Термобаллон предохранительного
термостата
6
7
8
1
ГАЗ
RI
MI
AB
5
234
UNOBLOC G 38 RI и G 45 RI
MI Подача в систему
RI Обратка системы
ГАЗ Питание газом
1 -
Кран слива отопительного
контура
2 - Термобаллон регулятора температуры
отопления
3 - Термобаллон термометра температуры
отопления
4 - Термобаллон предохранительного
термостата
2
3
4
ГАЗ
MI
RI
1
