МОНТАЖНИК
21
ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПИТАНИЯ

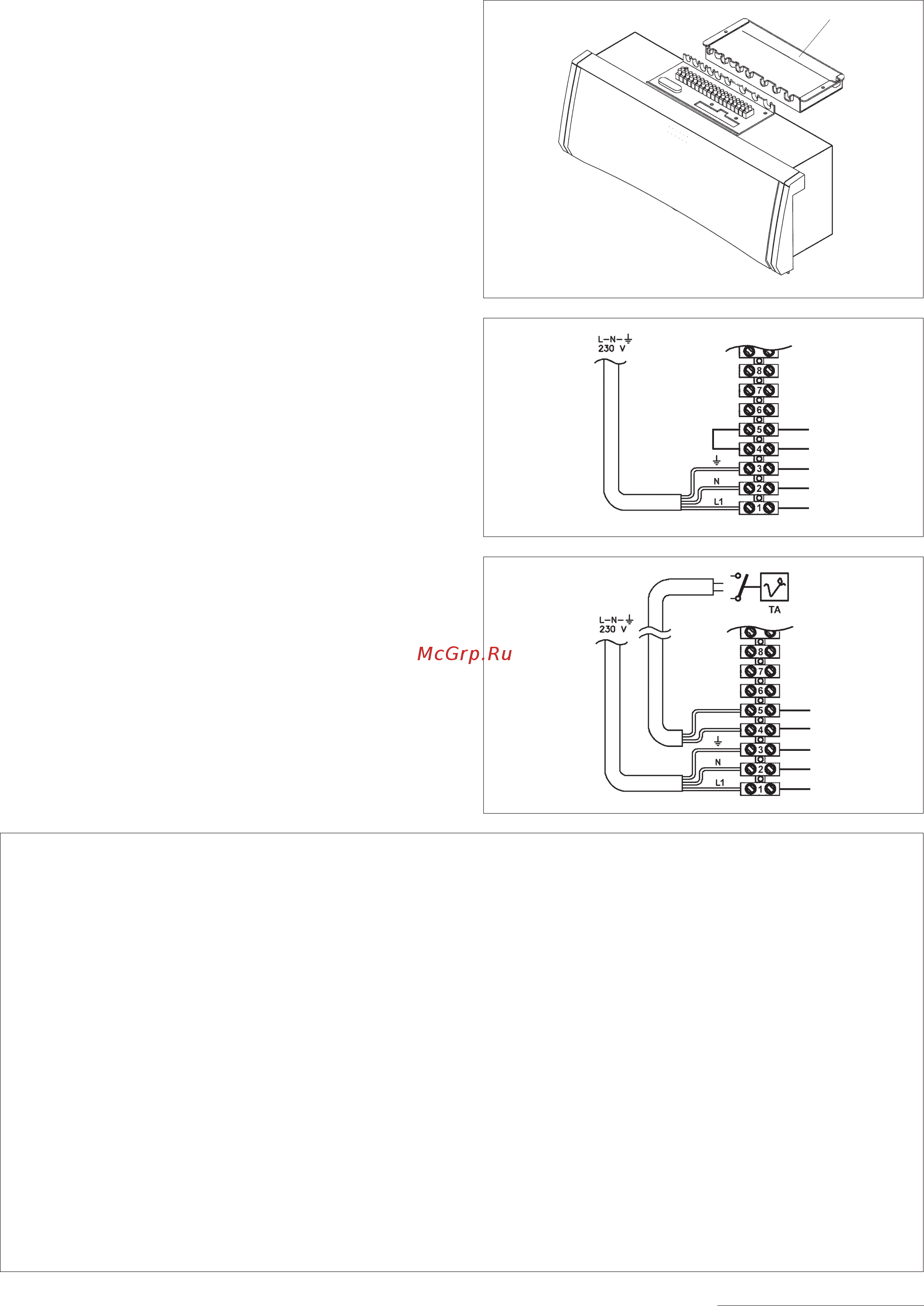

Для получения доступа к клеммной коробке панели
управления необходимо выполнить следующие
операции:
- Убрать верхнюю панель котла.
- Снять защитную крышку (1) блока подключений,
открутив два крепёжных винта.
-
Термостат помещения и/или программируемый
таймер (факультативные элементы)
подсоединяются, как указано на ниже приводящихся
электрических схемах.
- Подключить электрическое питание.
- Подключить термостат помещения (TA).
b
Когда подключается термостат помещения
необходимо отключить и затем удалить перемычку
зажимов 4-5.
b
Контакты термостата помещения должны
подходить для работы под напряжением в 230
Вт~50 Гц.
1
Котёл UNOBLOC выпускается заводом с готовыми электрическими внутренними соединениями, остаётся
только выполнить соединение с питательной электрической сетью циркуляционных насосов котла (для моделей
G 38 RI и G 45 RI) и других возможных компонентов.
b Обязательно следует:
1 - Задействовать многополюсной тепловой
электромагнитный выключатель,
разъединитель линии, которые должны
соответствовать Норме CEI-EN (зазор
контактов должен быть не менее 3 мм).
2 - Соблюдать соединение L (Фаза) - N
(Нейтраль). Использовать заземляющий
провод длиннее примерно на 2 см, чем
питающие провода.
3 - Использовать кабели с сечением жилы
более или равным 1,5 мм
2
, если
используется многожильный провод, то
концы проводов должны иметь
наконечники.
4 - Выполнять все соединения согласно
электрическим схемам, которые
приводятся в настоящем руководстве.
5 - Надёжно заземлить котёл.
a
Категорически запрещается использовать
для заземления газовые и водопроводные
трубы.
a
Запрещается проводить провода источников
питания и термостата помещения вблизи с
нагревающимися поверхностями (например,
рядом с трубами подачи в систему).
Изготовитель не несёт ответственности за
ущерб, вызванный отсутствием заземления
котла и несоблюдением указаний, которые
предоставляются в электрических схемах.
