ПУСК И ЭКСПЛУАТАЦИЯ КОТЛА
30

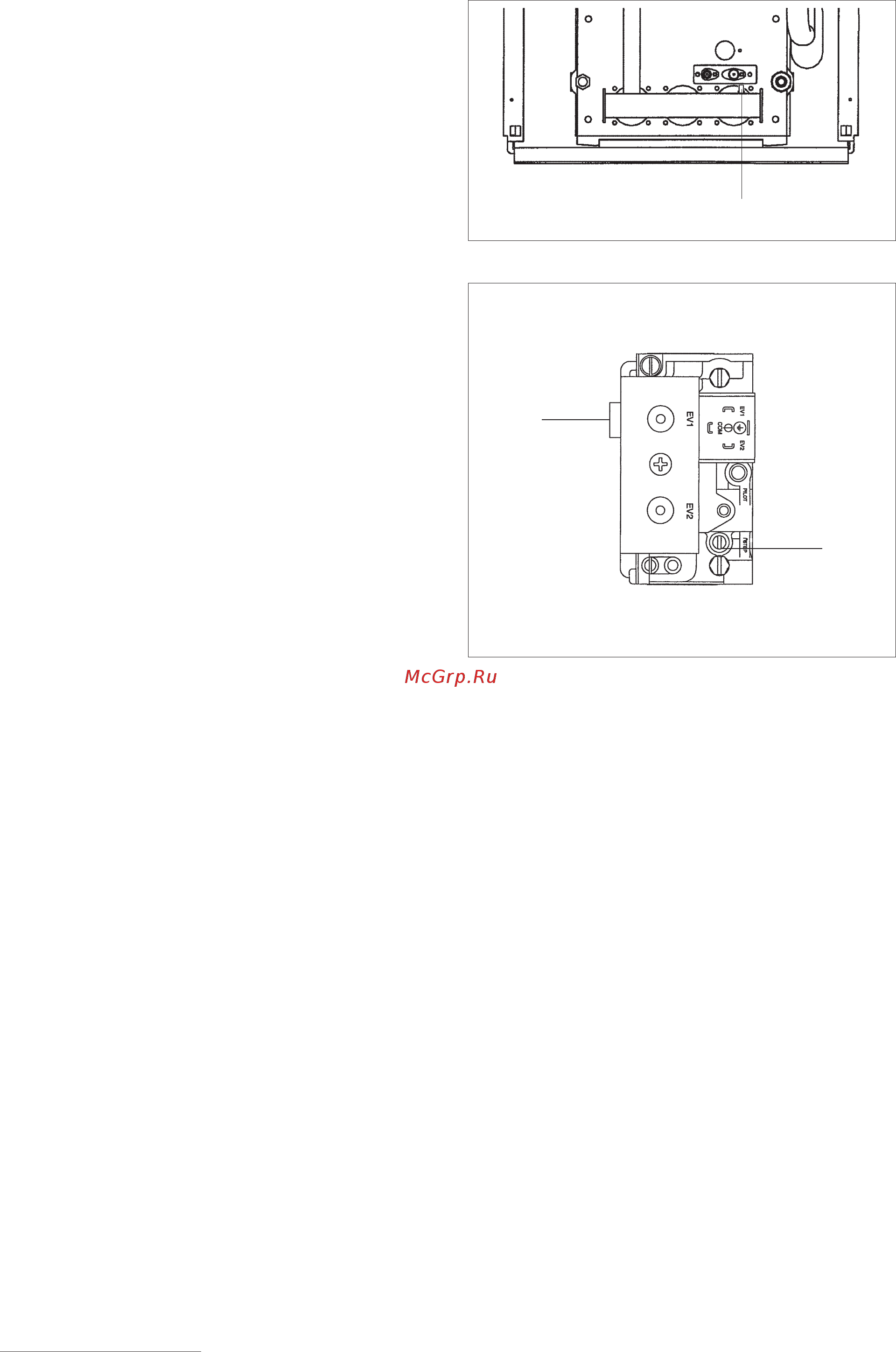

- Отвернуть винты штуцера (А) примерно на три
оборота и присоединить манометр.
- Запустить котёл, как описано на страницах 25-26.
ПЛАВНЫЙ РОЗЖИГ
- Проверить, чтобы значение давления газа при
плавном розжиге соответствовало значению,
приведённому в таблице на странице 29. Если
необходимо, то отрегулировать давление с
помощью регулятора (B), вплоть до получения
предусмотренного значения.
ДАВЛЕНИЕ НА ФОРСУНКАХ
- Проверить, чтобы значение давления газа на
форсунках соответствовало значению,
приведённому в таблице на странице 29. Если
необходимо, то убрать защитный колпачок (C) и,
при помощи соответствующего инструмента,
вращать регулировочный винт, вплоть до получения
предусмотренного значения.
После окончания регулировки, отсоединить
манометр и закрутить на место штуцер (A).
Котлы UNOBLOC поставляются настроенными на
работу на природном газе G20, но их можно
перевести на работу на сжиженных газах G30-G31,
используя соответствующие наборы, которые
заказываются отдельно:
-
НАБОР ПЕРЕХОДА НА ГАЗЫ G30-G31
для
UNOBLOC G PV 24÷31 RI код 65102976.
-
НАБОР ПЕРЕХОДА НА ГАЗЫ G30-G31
для
UNOBLOC G 38÷45 R код 65102977.
b Все работы по переводу котла на другой тип
газа должны проводиться Сервисной службой
или квалифицированными специалистами.
b Для монтажа, следуйте инструкциям, которые
входят в состав набора.
b После осуществления перевода, необходимо
заново настроить котёл, учитывая значения,
которые приводятся в ниже предложенной
таблице.
ПЕРЕХОД НА ДРУГОЙ ТИП ГАЗА
A
C
B
