ПУСК И ЭКСПЛУАТАЦИЯ КОТЛА
27
После запуска необходимо проверить, что котёл
выключается, а затем вновь выключается при
выполнение следующих операций:
- При изменении настройки управляющего
термостата котла.
- При выключении последующем выключении
выключателя на панели управления.
- При размыкании и последующем замыкании
контакта термостата помещения или
программирующего таймера.
Проверить полное выключение котла, установив
общий выключатель системы в положение
«выключено».
Если все проверки прошли успешно, снова запустить
котёл и выполнить анализы продуктов сгорания.

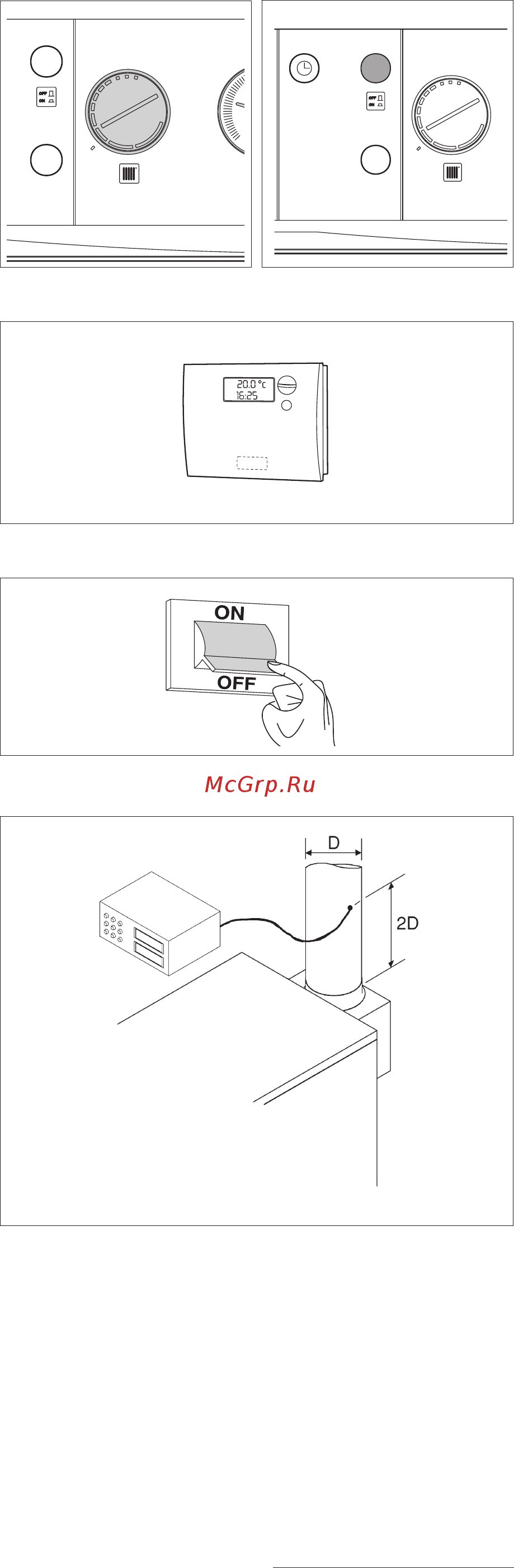

Отверстие, предусмотренное для проведения
анализа продуктов сгорания, должно располагаться
на прямом участке дымохода на расстоянии 2–х
диаметров от выхода главного колпака (смотрите
действующие нормы).
20
40
60
80
100
0
120
20
40
60
80
100
0
120
ПОВЕРКИ ВО ВРЕМЯ И ПОСЛЕ ПЕРВОГО ПУСКА
