ПУСК И ЭКСПЛУАТАЛИЯ КОТЛА
29
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
РЕГУЛИРОВКА
Периодическое техническое обслуживание является
обязанностью, которая предусмотрена
постановлением Правительства РФ №549 от 21 июля
2008г. Оно необходимо для обеспечения
безопасности, высоких эксплуатационных
характеристик и долговечности котла. Оно позволяет
уменьшить расход топлива, сократить выбросы в
воздух загрязняющих веществ и сохраняет изделие
в хорошем состоянии на протяжении долгого
времени.
Перед началом технического обслуживания
необходимо:

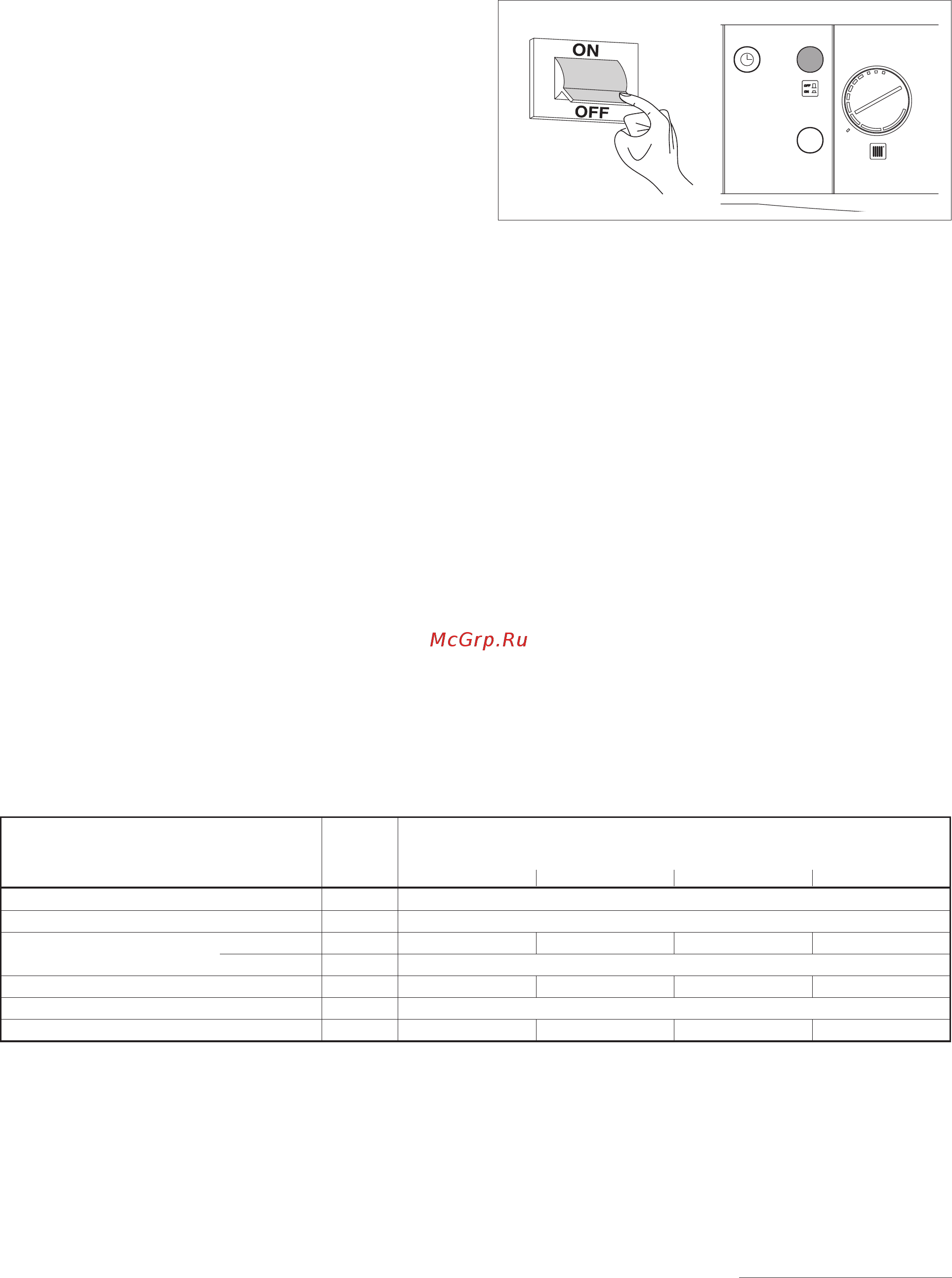

- Установить общий выключатель котла и главный
выключатель панели управления в положение
«выключено».
- Закрыть краны подачи топлива.
b
После окончания проведения работ по
техническому обслуживанию необходимо
восстановить первоначальную настройку котла,
а также необходимо произвести анализы
продуктов горения для подтверждения
правильности функционирования.
Котлы UNOBLOC поставляются с завода укомплектованными для работы на природном газе G20 (метане), как
указано на маркировочной табличке, и уже настроенными на предприятии согласно значениям, приводящимся
в данной таблице (погрешность ±5 %). Регулировку необходимо осуществить после внепланового ремонта или
при замене газового клапана.
b
Все регулировки должны производиться только персоналом Сервисной службы.
20
40
60
80
100
0
120
Нижний коэффициент Воббе (при 15°C - 1013 мбар) MJ/м
3
45,7
Номинальное давление источника питания мбар 20
Главная горелка: количество сопел n° 3 4 5 6
Диаметр сопел Ø мм 2,40
Расход газа (*) кг/ч 2,80 3,50 4,30 5,10
Давление при медленном розжиге мбар 4
Давление сопел мбар 13,5 13,5 13,2 12,7
Параметры
(*) Температура 15°C; Давление 1013 мбар.
G20
G PV 24 RI G PV 31 RI G 38 RI G 45 RI
