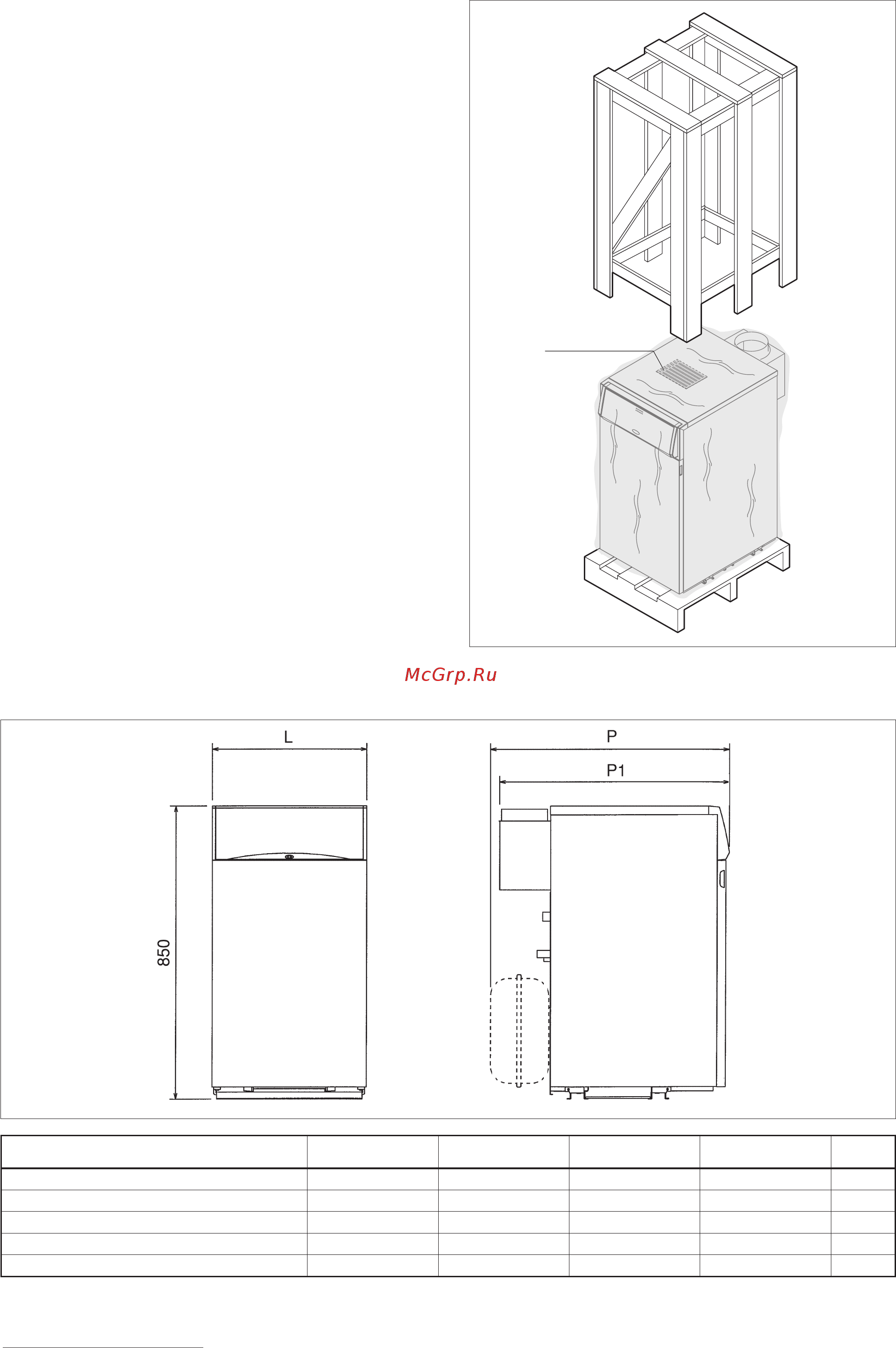

Котёл поставляется в одной упаковке на деревянном
поддоне, облицованном покрытием из тонкого слоя
ПВХ и защищённом деревянной обрешеткой.
Внутри пластикового пакета (A), который находится
внутри котла, имеется следующий материал:
- Инструкция по обслуживанию
- Сертификат проведения гидравлического
испытания.
b
Инструкция по обслуживанию и установке
составляет неотъемлемую часть изделия.
После вскрытия упаковки извлеките
инструкцию, прочитайте и сохраните её.
МОНТАЖНИК
18
A
ПОЛУЧЕНИЕ ИЗДЕЛИЯ
РАЗМЕРЫ И ВЕС
L - Ширина 450 450 600 600 mm
P - Глубина 675 700 - - mm
P1 - Глубина - - 690 720 mm
Вес нетто 108 126 136 155 kg
Вес с упаковкой 127 145 155 180 kg
Описание G PV 24 RI G PV 31 RI G 38 RI G 45 RI
