![Grohe GROHE Red 30083001 [13/40] Asennus](/img/pdf.png)
Grohe GROHE Red 30083001 [13/40] Asennus

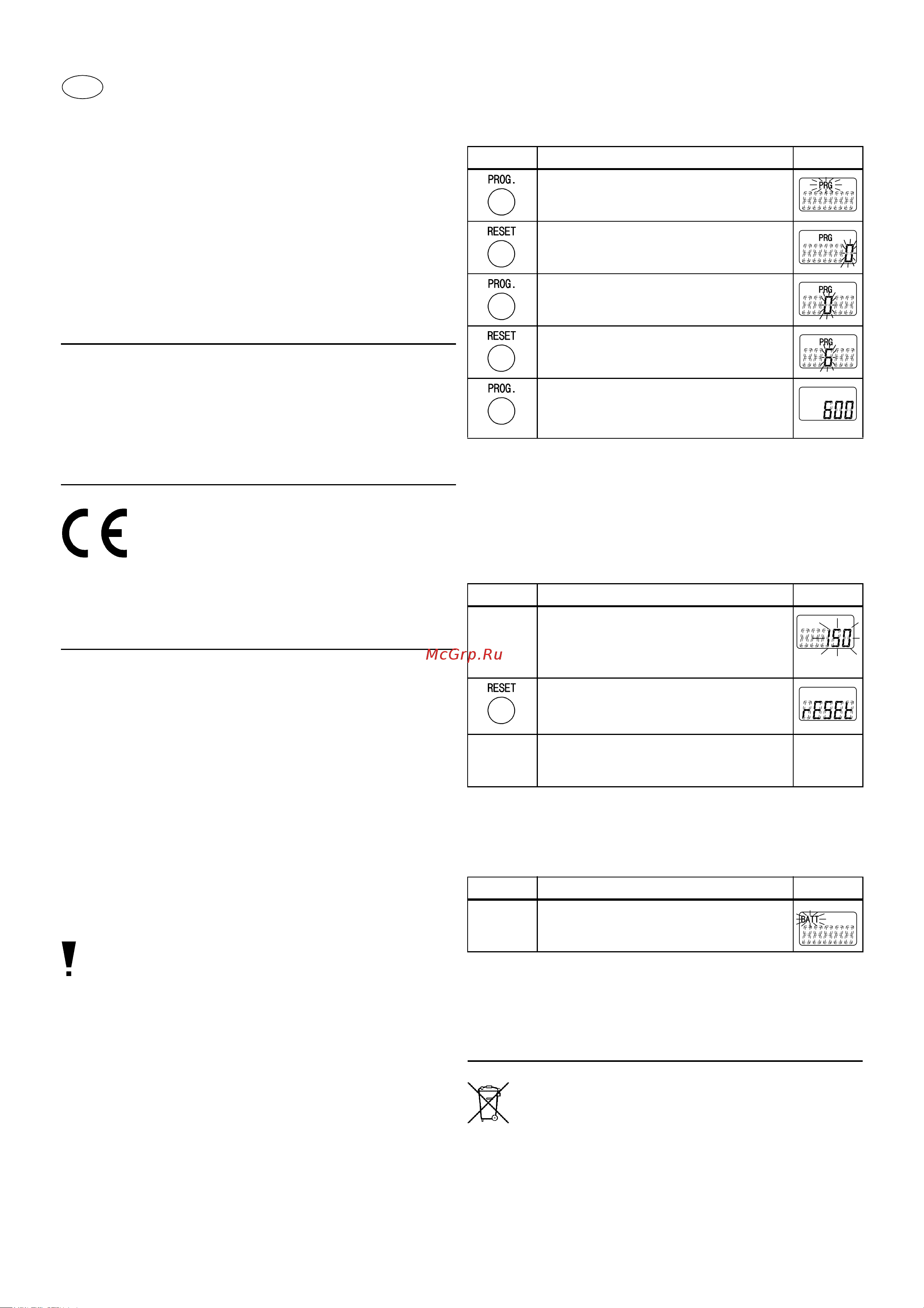

![Grohe GROHE Red 30083001 [13/40] Asennus](/views2/1400093/page13/bgd.png)
10
FIN
Käyttöalue
Suodatinjärjestelmää saa käyttää vain yhdessä alkuperäisen
GROHE Red -kuumavesisäiliön ja hanan kanssa.
Suodatinjärjestelmä mittaa tunnistimella virtauksen ja laskee
tämän perusteella suodatinpanoksen jäännöskapasiteetin
riippuen säädetystä litratehosta. Jos näyttöyksikköön säädetty
suodatinpanoksen litrateho ylitetään, arvot ilmoitetaan
negatiivisina.
Lisäksi tunnistin valvoo suodatinpanoksen suurinta sallittua
käyttöaikaa. Jos 12 kuukauden maksimikäyttöaika ylitetään,
suodatinpanoksen jäännöskapasiteetti vilkkuu.
Suodatinjärjestelmä vähentää karbonaattikovuutta ja sitä täytyy
käyttää alueilla, joilla karbonaattikovuus ylittää 12 °KH arvon.
Vesisuodate on luokiteltu EN 1717 mukaan kategoriaan 2.
Tekniset tiedot
• Virtauspaine:
- min. 0,1 MPa
- suositus 0,2–0,5 MPa
• Käyttöpaine: maks. 0,2–0,8 MPa
• Pariston tunnistin: 3 V litiumparisto (tyyppi CR 2032)
• Näyttöyksikön kotelointiluokka (seinäasennus): IPX4
• Tunnistimen kotelointiluokka: IPX8
Hyväksyntä ja vaatimustenmukaisuus
Vaatimustenmukaisuusvakuutukset voit tilata seuraavasta
osoitteesta:
GROHE Deutschland Vertriebs GmbH
Zur Porta 9
D-32457 Porta Westfalica
Asennus
Huomaa kääntöpuolen sivulla I oleva mittapiirros.
Suodatinpään ja suodattimen liitäntä, ks. suodatinpään ja
suodatinpanoksen tekniset tuotetiedot ja kääntöpuolen sivu II,
kuva [1]. Huomioi virtaussuunta.
1. Asenna paineletku (A) suodatinpään tuloon.
2. Asenna tunnistin (B) suodatinpään lähtöön. Tunnistin (B)
täytyy asentaa vaakasuoraan.
3. Asenna näyttöyksikkö (C).
Käytä sopivia ruuveja ja tarvittaessa ruuvitulppia (eivät kuuluu
toimitussisältöön).
Suodatinjärjestelmän liitäntä, ks. kuva [2].
1. Ruuvaa paineletku (D) tunnistimeen (B).
2. Ruuvaa suodatinjärjestelmän paineletku (A) adapteriin (E)
[Duo] tai suoraan kylmävesiliitäntään [Mono].
3. Asenna GROHE Red -kuumavesijärjestelmä tuotteen
ohessa olevan teknisen tuotetiedotteen ohjeiden mukaan.
Älä vielä kytke GROHE Red -kuumavesisäiliön
jännitteensyöttöä!
Avaa kylmän veden syöttö ja tarkasta liitäntöjen tiiviys.
Karbonaattikovuuden säätö suodatinpäästä, ks. kuva [3].
Säädä karbonaattikovuus suodatinpään ohivirtaussäätimestä
paikallisille olosuhteille, ks. taulukon sarake A sivulla III.
Karbonaattikovuuden voit kysyä paikalliselta vesilaitokselta.
Suodatinpäähän säädetty ohivirtausasetus täytyy antaa
ohjelitramääränä näyttöyksikölle (C), ks. kuva [4].
Ohjelitramäärän asetus (tehtaalla esiasetettu 600 litraan),
ks. kuva [4].
Ohjelitramäärän arvo tulee säätää karbonaattikovuudesta
riippuen sivulla III olevan taulukon sarakkeen B mukaan.
Huolto
Suodatin
Suodattimen vaihtoa varten katso suodatinpanoksen teknistä
tuotetiedotetta.
Suodatuskapasiteetin asetus alkutilaan näyttöyksikössä (C),
ks. kääntöpuolen sivu II, kuva [4].
Uuden suodatinpanoksen asennuksen jälkeen
suodatuskapasiteetti täytyy palauttaa taas alkutilaan seuraavasti:
Ohje: Suodatinpanoksen ohjelmoitu ohjelitramäärä jää
ennalleen.
Paristo (F), ks. kuvat [5] ja [6].
Vaihda paristo viimeistään 7 vuoden kuluttua hanan
käyttöönotosta.
1. Avaa ruuvi (G) ja poista kansi (H), ks. kuva [5].
2. Ota paristo (F) pois ja korvaa uudella, ks. kuva [6].
Huomio: Huomaa oikea napaisuus!
Ohje: Käyttäjän tallentamat asetukset säilyvät myös silloin,
kun paristo on vaihdettu tai tyhjentynyt.
Osat asennetaan päinvastaisessa järjestyksessä.
Hävitysohje
Hävitä paristot maakohtaisten määräysten mukaan!
Tämä tuote vastaa asianomaisten EU-direktiivien
vaatimuksia.
Näppäin Näyttö
Paina lyhyesti näppäintä PROG
(PRG vilkkuu)
Paina lyhyesti näppäintä RESET, jotta
pääset ohjelitramäärän ohjelmointiin
(00000 vilkkuu)
Paina näppäintä PROG niin monta
kertaa, kunnes olet haluamassasi
kohdassa (00000 numero vilkkuu)
Paina näppäintä RESET niin monta
kertaa, kunnes olet haluamassasi
numerossa (00600 numero vilkkuu)
Paina näppäintä PROG niin monta
kertaa, kunnes poistut valikosta (PRG
sammuu ja näyttöön tulee asetettu arvo)
Näppäin Näyttö
Näyttö vilkkuu
(negatiivinen ohjelitramäärä,
esimerkiksi -1 tai jäännöskapasiteetti
esimerkiksi 150 vilkkuu)
Paina näppäintä RESET 3 sekuntia
(rESEt tulee näyttöön)
Ajan ja litratehon tiedot on palautettu
alkutilaan
Näppäin Näyttö
Näyttö BATT vilkkuu
(paristo on tyhjä ja täytyy vaihtaa)
