16
P
Campo de utilização
O sistema de filtragem pode ser utilizado apenas juntamente com uma
caldeira com depósito Red original da Grohe e uma misturadora.
O sistema de filtragem mede o caudal através de um sensor
e calcula a capacidade residual do cartucho do filtro dependendo
da potência por litro ajustada. Se a potência por litro ajustada na
unidade visualizada do cartucho do filtro é ultrapassada, os valores
são exibidos como negativos.
No entanto, o sensor monitoriza a duração da utilização máxima do
cartucho do filtro. Se a duração da utilização máxima de 12 meses
é ultrapassada, a capacidade residual do cartucho do filtro pisca.
O sistema de filtragem reduz a dureza carbonatada e deve ser
utilizado em regiões com uma dureza carbonatada superior a 12 °dH.
A água filtrada está classificada de acordo com a norma EN 1717,
categoria 2.
Dados técnicos
• Pressão de caudal:
- mín. 0,1 MPa
- recomendado 0,2–0,5 MPa
• Pressão de serviço máx. 0,2–0,8 MPa
• Sensor da bateria: bateria de lítio de 3V (Tipo CR 2032)
• Tipo de protecção da unidade visualizada
(montagem na parede): IPX4
• Sensor do tipo de protecção: IPX8
Licença e conformidade
As declarações de conformidade poderão ser requeridas para
o seguinte endereço:
GROHE Deutschland Vertriebs GmbH
Zur Porta 9
D-32457 Porta Westfalica
Instalação
Respeitar o desenho cotado na página desdobrável I.
Ligação da cabeça do filtro e do filtro, ver Informação técnica
sobre os produtos da cabeça do filtro e do cartucho filtrante e página
desdobrável II, fig. [1]. Tenha em atenção o sentido do caudal.
1. Montar o tubo flexível de pressão (A) na entrada da cabeça
do filtro.
2. Montar o sensor (B) na saída da cabeça do filtro. O sensor (B)
deve ser montado na horizontal.
3. Montar a unidade visualizada (C).
Utilizar parafusos adequados e buchas, se necessário (não incluído
no material fornecido).
Ligação do sistema de filtragem, ver fig. [2].
1. Enroscar o tubo flexível de pressão (D) no sensor (B).
2. Enroscar o tubo flexível de pressão (A) do sistema de filtragem
no adaptador (E) [Duo] ou directamente na ligação de água
fria [Mono].
3. Montar o sistema de água quente Red da GROHE conforme
as informações técnicas sobre o produto em anexo ao produto.
Não estabelecer ainda a tensão de alimentação da caldeira
com depósito Red da GROHE!
Abrir a entrada de água fria e verificar as ligações quanto
a estanqueidade.
Ajustar a dureza carbonatada na cabeça do filtro,
ver fig. [3].
Ajustar a dureza carbonatada na regulação de bypass da cabeça
do filtro, de acordo com as condições locais, ver a coluna
A da
tabela na página III.
Pode informar-se sobre a dureza carbonatada junto do fornecedor
de água competente.
A configuração de bypass ajustada na cabeça do filtro, deve ser
transferida como volume predefinido para a unidade visualizada (C),
ver fig. [4].
Configuração do volume predefinido (de fábrica estão
predefinidos 600 litros), ver fig. [4].
O valor do volume predefinido deve ser ajustado de acordo com
a dureza da água conforme a coluna B na página III.
Manutenção
Filtro
Para substituir o filtro consulte a informação técnica sobre os produtos
do cartucho do filtro.
Reposição da capacidade de filtragem na unidade
visualizada (C), ver página desdobrável II, fig. [4
].
Após a instalação de um cartucho de filtro novo, a capacidade de
filtragem deve ser reposta da seguinte forma:
Nota: o volume predefinido programado do cartucho do filtro
é conservado.
Bateria (F)
, ver fig. [5] e [6].
A bateria deverá ser substituída o mais tardar 7 anos após o início
de funcionamento da misturadora.
1. Soltar o parafuso (G) e retirar a tampa (H), ver fig. [5].
2. Retirar e substituir a bateria (F), ver fig. [6].
Atenção: tenha em
atenção a polaridade!
Nota: as regulações memorizadas pelo utilizador mantêm-se, mesmo
após a substituição da bateria ou após a descarga da mesma.
Instalação na sequência inversa.
Indicações de disposição final
Eliminar a bateria de acordo com as regulamentações
específicas do país!
Este produto corresponde às exigências das
respectivas directivas da UE.

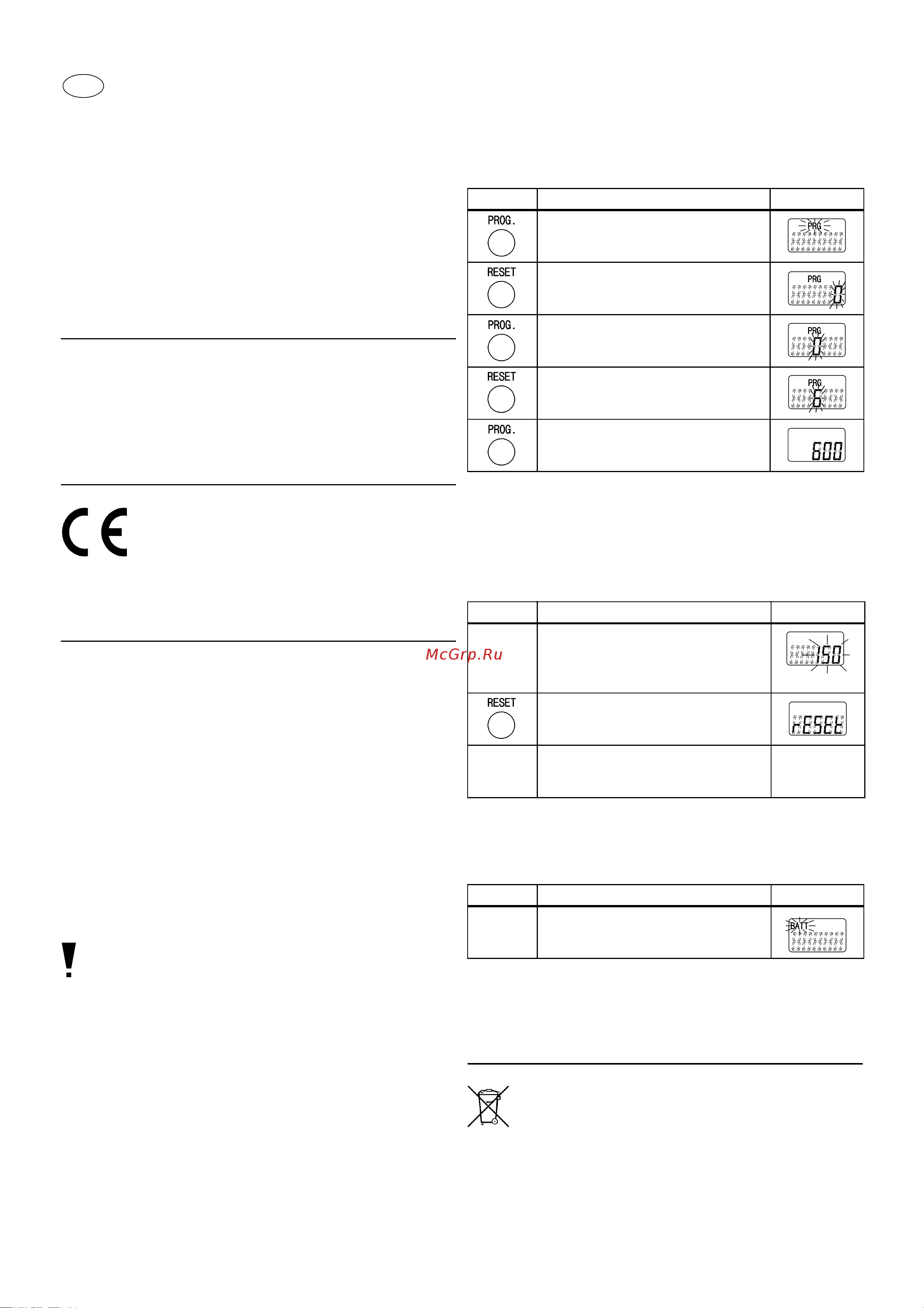

Tecla Visualização
Premir brevemente a tecla PROG
(
PRG pisca)
Premir brevemente a tecla
RESET,
para aceder à programação do
volume predefinido (00000 pisca)
Premir várias vezes a tecla
PROG
até atingir a posição desejada
(00000 o número pisca)
Premir várias vezes a tecla
RESET
até atingir o número desejado
(00600 o número pisca)
Premir várias vezes a tecla
PROG
até abandonar o menu (
PRG apaga
e surge o valor ajustado)
Tecla Visualização
A indicação pisca
(volume predefinido negativo,
por ex.
-1 ou capacidade residual
por ex.
150 piscam)
Premir a tecla
RESET durante
3 segundos (surge
rESEt)
Os dados para o tempo e a potência
por litro foram repostos
Tecla Visualização
A indicação BATT pisca
(A bateria está descarregada e deve
ser substituída)
