4
E
Campo de aplicación
El sistema de filtro sólo puede ponerse en servicio junto con un
acumulador y la grifería de agua hirviendo GROHE Red original.
El sistema de filtro mide mediante un sensor el caudal y calcula
a partir de él la capacidad restante del cartucho del filtro
dependiendo de la capacidad de litros ajustada. Si se supera la
capacidad de litros del cartucho del filtro ajustada en la unidad de
indicación, los valores se indican con signo negativo.
Además, el sensor supervisa la duración máxima de servicio del
cartucho del filtro. Si se supera la duración máxima de servicio de
12 meses, parpadea la capacidad restante del cartucho del filtro.
El sistema de filtro reduce la dureza de carbonatos y debe
utilizarse en regiones con una dureza de carbonatos superior
a 12 °KH.
El agua filtrada está clasificada según EN 1717 en la categoría 2.
Datos técnicos
• Presión de trabajo:
- mín. 0,1 MPa
- recomendada 0,2–0,5 MPa
• Presión de utilización: máx. 0,2–0,8 MPa
• Batería del sensor: Batería de litio 3 V (tipo CR 2032)
• Tipo de protección de la unidad de indicación
(montajeenpared): IPX4
• Tipo de protección del sensor: IPX8
Autorización y conformidad
Las declaraciones de conformidad pueden ser solicitadas
en la siguiente dirección:
GROHE Deutschland Vertriebs GmbH
Zur Porta 9
D-32457 Porta Westfalica
Instalación
Respetar el croquis de la página desplegable I.
Conexión, cabezal del filtro y filtro véase Información
técnica de producto del cabezal del filtro y del cartucho del
filtro y de la página desplegable II, fig. [1]. Tener en cuenta la
dirección del caudal.
1. Montar flexo de conexión (A) en la entrada del cabezal del
filtro.
2. Montar sensor (B) en la salida del cabezal del filtro.
El sensor (B) debe montarse horizontal.
3. Montar unidad de indicación (C).
Utilizar tornillos y en su caso tacos adecuados (no incluidos
en el suministro).
Conexión sistema del filtro, véase fig. [2].
1. Atornillar flexo de conexión (D) al sensor (B).
2. Enroscar el flexo de conexión (A) del sistema de filtro
al adaptador (E) [Duo] o directamente a la conexión de agua
fría [Mono].
3. Montar el sistema de agua hirviendo GROHE Red de
acuerdo a las informaciones técnicas del producto adjuntas.
¡No establecer todavía la alimentación de tensión del
acumulador de agua hirviendo GROHE Red!
Abrir la alimentación de agua fría y comprobar
la estanqueidad de las conexiones.
Ajustar la dureza de carbonatos en el cabezal del filtro,
véase la fig. [3].
Regular la dureza de carbonatos en el ajuste del bypass del
cabezal del filtro según las condiciones locales, véase
la columna de la tabla A en la página III.
La dureza de carbonatos puede consultarse al proveedor
de agua.
El ajuste del bypass ajustado en el cabezal del filtro debe
transferirse como especificación de litros a la unidad
de indicación (C), véase fig. [4].
Ajuste de la especificación de litros (se han preajustado
600 litros de fábrica), véase la fig. [4].
Ajustar el valor de la especificación de litros que depende
de la dureza del carbonato según la columna de la tabla B
de la página III.
Mantenimiento
Filtro
Para sustituir el filtro consultar la información técnica
de producto del cartucho del filtro.
Restablecer la capacidad del filtro en la unidad de
indicación (C), véase la página desplegable II, fig. [4].
Tras colocar un nuevo cartucho del filtro, debe restablecerse
la capacidad del filtro como sigue:
Nota: La especificación de litros programada del cartucho
de filtro se mantiene.
Batería (F), véanse las figs. [5] y [6].
Sustituir la batería a más tardar 7 años después de la puesta
en funcionamiento de la grifería.
1. Soltar el tornillo (G) y extraer tapa (H), véase la fig. [5].
2. Retirar la batería (F) y sustituirla, véase la fig. [6].
Atención: ¡Tener en cuenta la polaridad!
Nota: Los ajustes memorizados por el usuario se mantienen
también tras cambiar la batería o con la batería descargada.
El montaje se efectúa en el orden inverso.
Nota sobre el reciclado
Las baterías deben eliminarse de acuerdo a las
normativas nacionales pertinentes.
Este producto cumple los requisitos de las
Directivas de la UE correspondientes.

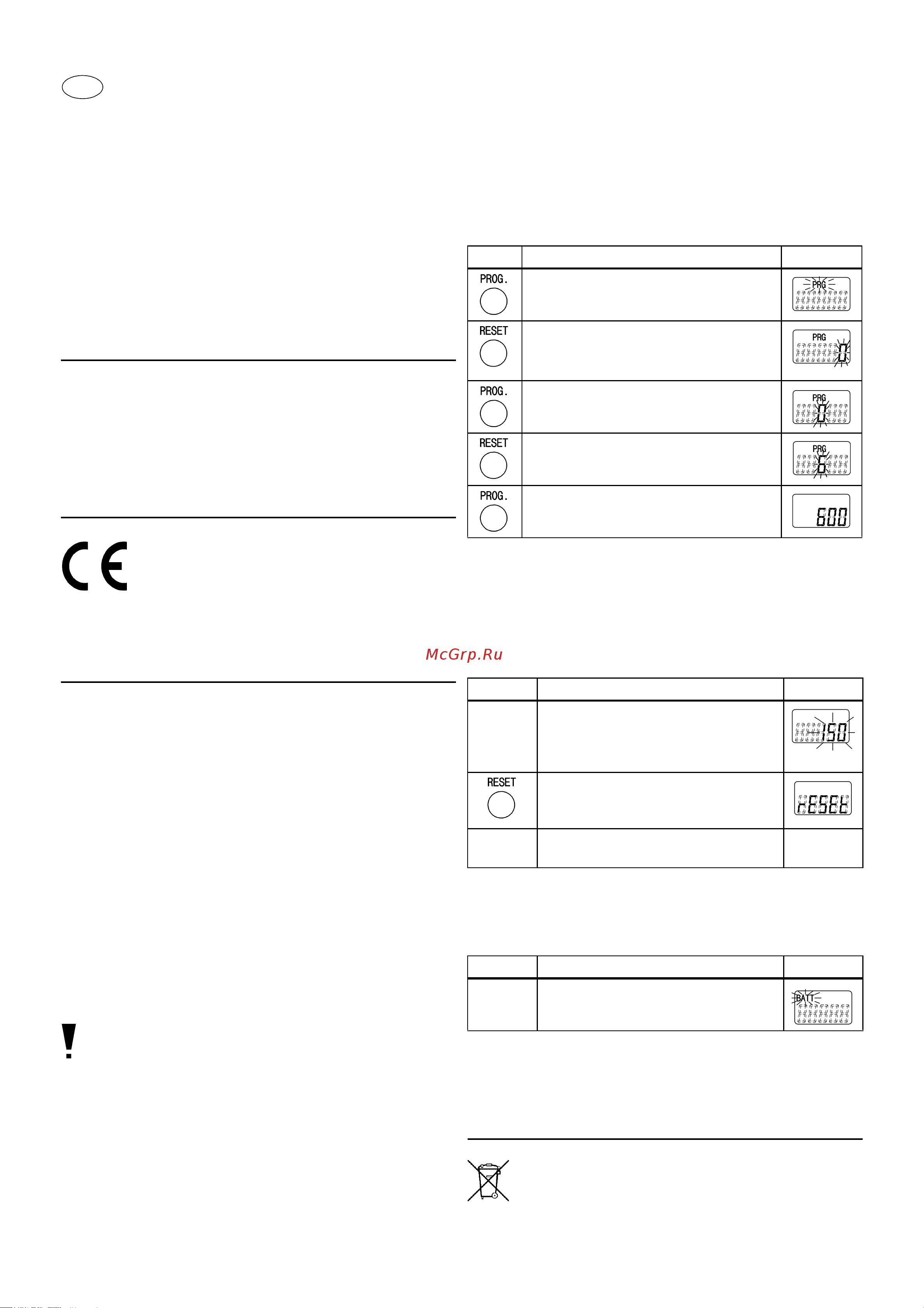

Tecla
Indicación
Pulsar brevemente la tecla PROG
(parpadea PRG)
Pulsar brevemente la tecla RESET
para acceder a la programación de la
especificación de litros (parpadea 00000)
Pulsar la tecla PROG hasta alcanzar
la posición deseada (parpadea la cifra
00000)
Pulsar la tecla RESET hasta alcanzar
la cifra deseada (parpadea la cifra
00600)
Pulsar la tecla PROG hasta salir del
menú (se apaga PRG y se visualiza el
valor ajustado)
Tecla Indicación
Parpadea la indicación
(parpadea la especificación de litros
negativa, por ejemplo, -1 o la
capacidad restante, por ejemplo, 150)
Pulsar la tecla RESET 3 segundos
(se visualiza rESEt)
Quedan restablecidos los datos para
el tiempo y la capacidad de litros
Tecla Indicación
Parpadea la indicación BATT
(la batería está descargada y debe
sustituirse)
