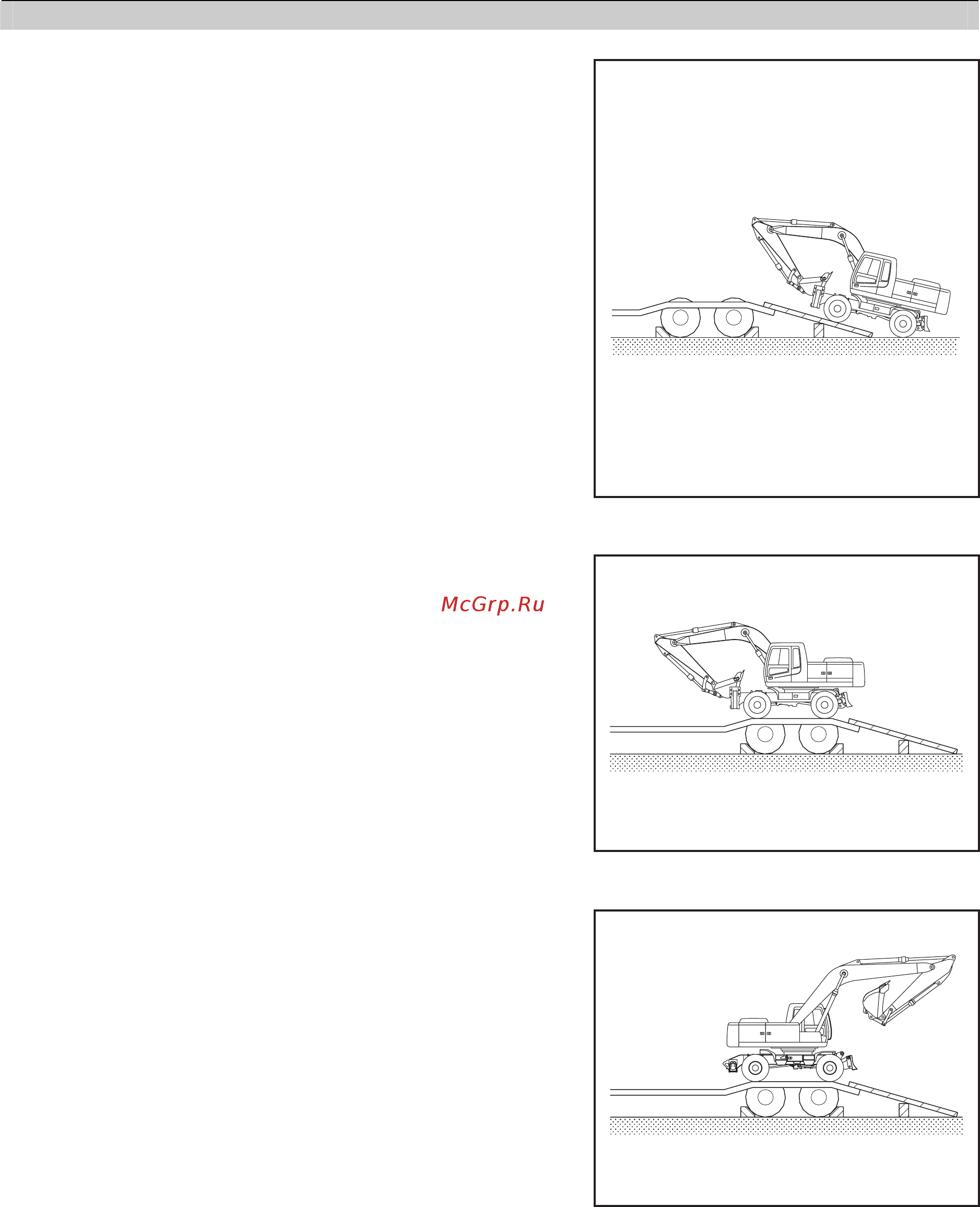

4. ПОГРУЗКА МАШИНЫ
1) Погрузку и разгрузку машины производите на
ровном плоском участке земли.
2) Используйте сходни достаточной длины, ширины и
толщины, а также соответствующего угла наклона.
3) Поставьте упоры под колеса прицепа и трейлера,
чтобы предотвратить их движение.
4) Установите систему блокировки поворотной
платформы в положение «Блокировано» (LOCK)
перед креплением экскаватора на платформе
трейлера. Убедитесь в том, что экскаватор
установлен параллельно платформе трейлера.
5) Езжайте прямо и нажмите педаль акселератора.
Проезжайте по сходням на низкой скорости.
6) Выполните следующие действия после погрузки
экскаватора в трейлер.
(
(1) Остановите процесс погрузки, когда экскаватор
будет расположен горизонтально с задними колесами
трейлера.
(2) После поворота платформы на 180° установите
систему блокировки поворотной платформы в
положение «Блокировано» (LOCK) .
5-5
