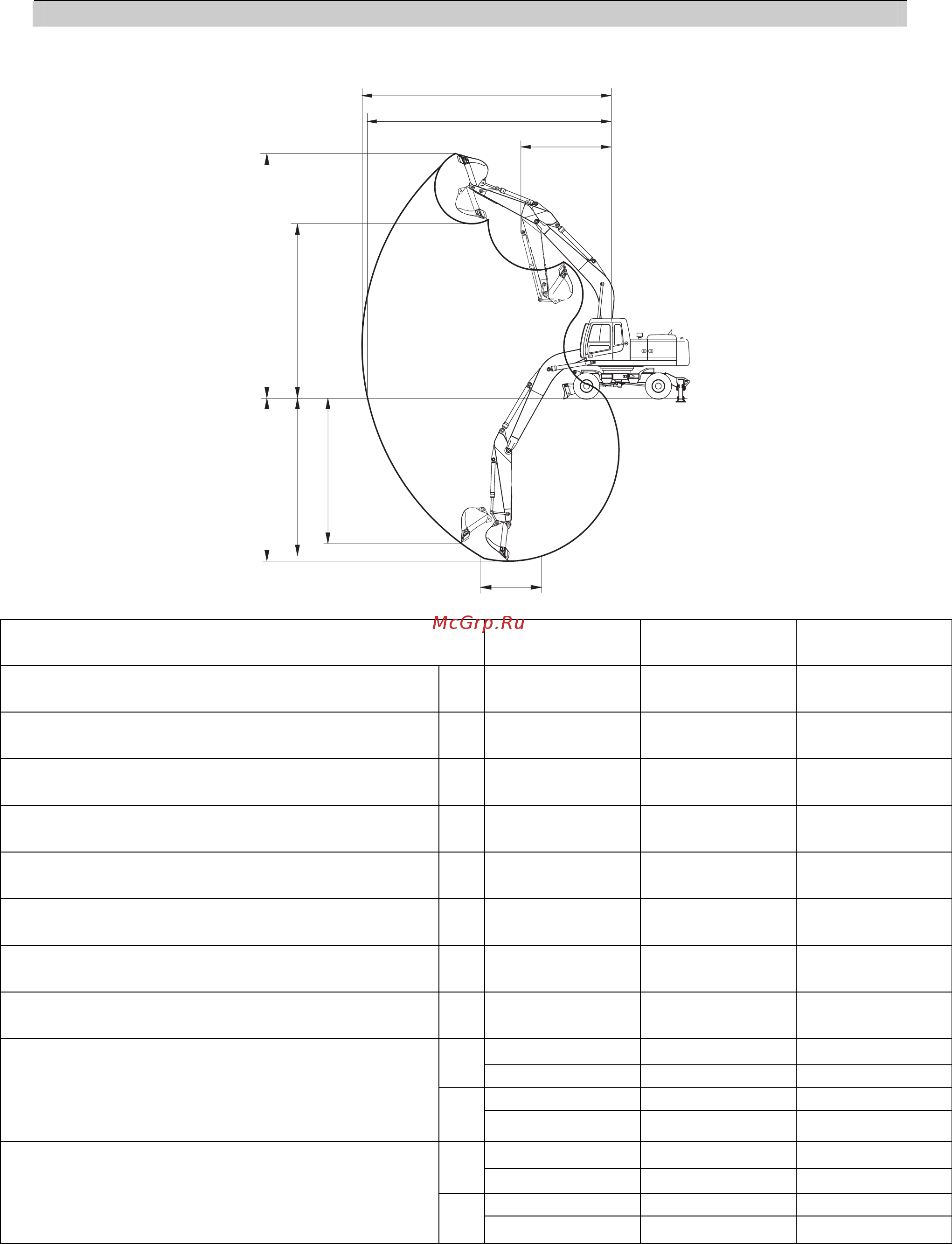

3. РАБОЧИЙ ДИАПАЗОН
1) С длиной стрелы 5,1 м
B
B'
C
D
E
A
A'
F
8ft
Наименование
Рукоять
2, 2 м
Рукоять
2,6 м
Рукоять
3,1 м
Максимальный радиус копания А 8690 мм 9030 мм 9450мм
Максимальный радиус копания на уровне земли А’ 8480 мм 8820 мм 9250мм
Максимальная глубина копания В 5420 мм 5820 мм 6320мм
Максимальная глубина копания (уровень в 2,5 м) В’ 5200 мм 5610 мм 6130мм
Максимальная глубина копания вертикальной стенки С 4890 мм 5240 мм 5540мм
Максимальная высота копания D 8990 мм 9110 мм 9220мм
Максимальная высота разгрузки E 6350 мм 6480 мм 6220мм
Минимальный радиус поворота F 3180 мм 3170 мм 3180мм
108,6 [118,4] кН 108,6 [118,4] кН 108,6 [118,4] кН
SAE
11070 [12080] кгс 11070 [12080] кгс 11070 [12080] кгс
124,5 [135,9] кН
124,5 [135,9] кН
124,5 [135,9] кН
Усилие копания на ковше
ISO
12700 [13850] кгс
12700 [13850] кгс
12700 [13850] кгс
85,2 [93,0] кН 75,0 [81,8] кН 67,4 [73,5] кН
SAE
8690 [9480] кгс 7650 [8350] кгс 6870 [7490] кгс
89,0 [97,1] кН 77,6 [84,6] кН 69,4 [75,7] кН
Усилие копания на рукояти
ISO
9080 [9910] кгс 7910 [8630] кгс 7080 [7720] кгс
[ ]: при форсировке
