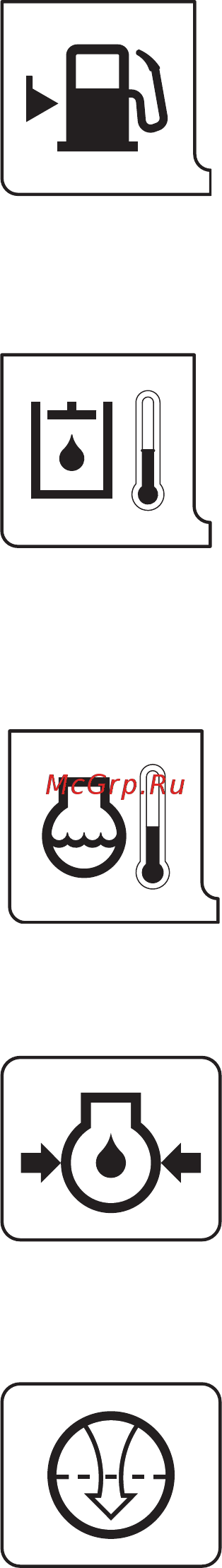

5) КОНТРОЛЬНАЯ ЛАМПА НИЗКОГО УРОВНЯ ТОПЛИВА
(1)Эта лампа мигает и звучит сигнал зуммера, если уровень топлива
менее 31 л.
(2)Немедленно заполните бак топливом, если эта лампа мигает.
6) КОНТРОЛЬНАЯ ЛАМПА ТЕМПЕРАТУРЫ РАБОЧЕЙ ЖИДКОСТИ
(1) Эта лампа загорается одновременно с сигналом зуммера при
температуре гидравлической жидкости выше 105°С.
(2) При включении лампы проверьте уровень рабочей жидкости.
(3) Проверьте, нет ли загрязнения между маслоохладителем и
радиатором.
7) КОНТРОЛЬНАЯ ЛАМПА ПЕРЕГРЕВА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ В
ДВИГАТЕЛЕ
(1) Эта лампа мигает и звучит сигнал зуммера, когда температура
охлаждающей жидкости превышает нормальную – 110°С.
(2) Проверьте систему охлаждения при включении лампы.
8) КОНТРОЛЬНАЯ ЛАМПА НИЗКОГО ДАВЛЕНИЯ МАСЛА В ДВИГАТЕЛЕ
(1) После запуска двигателя эта лампа мигает и звучит сигнал
зуммера, если в двигателе низкое давление масла.
(2) При включении этой лампы при работе немедленно заглушите
двигатель. Проверьте уровень масла.
9) КОНТРОЛЬНАЯ ЛАМПА ЗАГРЯЗНЕННОСТИ ВОЗДУХООЧИСТИТЕЛЯ
(1)Эта лампа мигает при разрежении воздуха вследствие загрязнения
фильтра воздухоочистителя.
(2) При мигании лампы проверьте фильтр и прочистите или замените
его.
3-4
